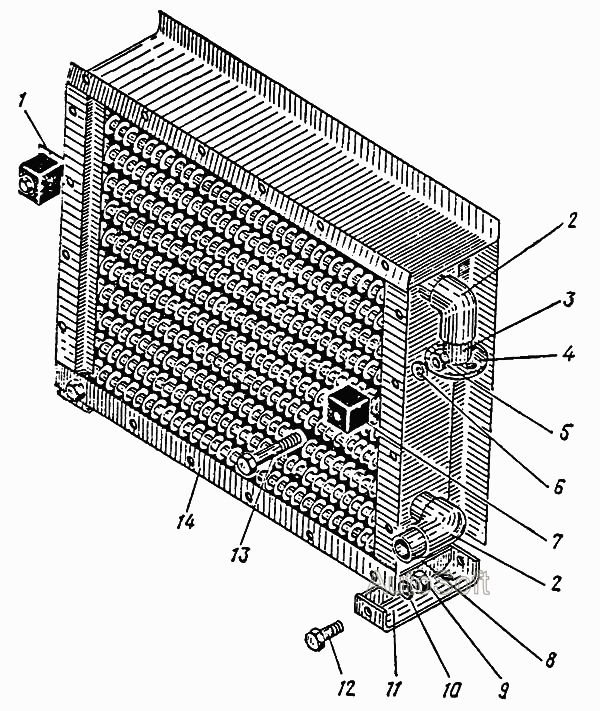

Установка маслоохладителя 09.1217.000 ЭОВ-4421. Каталог 1983г.

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
1
2
3
4
5
6
7
8
9
10
11
12
13
14
1

Номер детали на чертеже:

1

Лист

Заводской номер: 02.1202.064 Количество на модель: 1
02.1202.064
1
2

Номер детали на чертеже:

2

Патрубок

Заводской номер: 09.1215.003 Количество на модель: 2
09.1215.003
2
3

Номер детали на чертеже:

3

Труба

Заводской номер: 09.1215.101 Количество на модель: 1
09.1215.101
1
4

Номер детали на чертеже:

4

Фланец

Заводской номер: 09.1209.002 Количество на модель: 1
09.1209.002
1
5

Номер детали на чертеже:

5

Гайка

Заводской номер: М8.5.20.029 ГОСТ 5915-70 Количество на модель: 2
М8.5.20.029 ГОСТ 5915-70
2
6

Номер детали на чертеже:

6

Шайба

Заводской номер: 8.65Г.02.21 ГОСТ 6402-70 Количество на модель: 2
8.65Г.02.21 ГОСТ 6402-70
2
7

Номер детали на чертеже:

7

Амортизатор

Заводской номер: 02.1209.003 Количество на модель: 2
02.1209.003
2
8

Номер детали на чертеже:

8

Патрубок

Заводской номер: 09.2136.003 Количество на модель: 1
09.2136.003
1
9

Номер детали на чертеже:

9

Гайка

Заводской номер: М10.5.20.029 ГОСТ 5915-70 Количество на модель: 4
М10.5.20.029 ГОСТ 5915-70
4
10

Номер детали на чертеже:

10

Шайба

Заводской номер: 10.65Г.02.21 ГОСТ 6402-70 Количество на модель: 4
10.65Г.02.21 ГОСТ 6402-70
4
11

Номер детали на чертеже:

11

Кронштейн

Заводской номер: 09.1217.010 Количество на модель: 2
09.1217.010
2
12

Номер детали на чертеже:

12

Болт

Заводской номер: М10х25.46.029 ГОСТ 7798-70 Количество на модель: 4
М10х25.46.029 ГОСТ 7798-70
4
13

Номер детали на чертеже:

13

Болт

Заводской номер: М8х75.46.029 ГОСТ 7798-70 Количество на модель: 2
М8х75.46.029 ГОСТ 7798-70
2
14

Номер детали на чертеже:

14

Калорифер

Заводской номер: КМ6-СК-1 Количество на модель: 1
КМ6-СК-1
1
