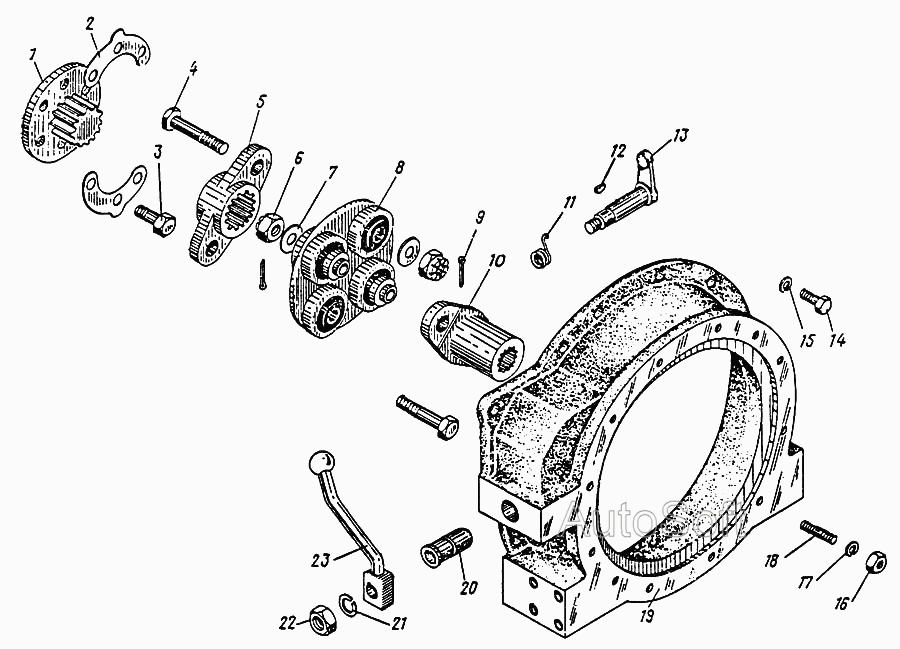

Установка насоса 09.1213.000 ЭОВ-4421. Каталог 1983г.

Установка шторки 09.1206.000 ЭОВ-4421 Установка маслоохладителя 09.1217.000 ЭОВ-4421

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Фланец

Заводской номер: 02.1213.001 Количество на модель: 1
02.1213.001
1
2

Номер детали на чертеже:

2

Шайба

Заводской номер: 02.1213.008 Количество на модель: 2
02.1213.008
2
3

Номер детали на чертеже:

3

Болт специальный

Заводской номер: 02.1203.006 Количество на модель: 6
02.1203.006
6
4

Номер детали на чертеже:

4

Болт

Заводской номер: 02.1213.009 Количество на модель: 4
02.1213.009
4
5

Номер детали на чертеже:

5

Вилка ведущая

Заводской номер: 02.1213.002 Количество на модель: 1
02.1213.002
1
6

Номер детали на чертеже:

6

Гайка

Заводской номер: М16.8.45.02 ГОСТ 5918-73 Количество на модель: 4
М16.8.45.02 ГОСТ 5918-73
4
7

Номер детали на чертеже:

7

Шайба

Заводской номер: 01.4300.002 Количество на модель: 4
01.4300.002
4
8

Номер детали на чертеже:

8

Головка кардана

Заводской номер: А36-С2 Количество на модель: 1
А36-С2
1
9

Номер детали на чертеже:

9

Шплинт

Заводской номер: 4х40.012 ГОСТ 397-79 Количество на модель: 4
4х40.012 ГОСТ 397-79
4
10

Номер детали на чертеже:

10

Вилка ведомая

Заводской номер: 09.1213.003 Количество на модель: 1
09.1213.003
1
11

Номер детали на чертеже:

11

Пружина рычага

Заводской номер: 14-2129 Количество на модель: 1
14-2129
1
12

Номер детали на чертеже:

12

Шпонка сегментная

Заводской номер: 4х6,5 ГОСТ 24071-80 Количество на модель: 1
4х6,5 ГОСТ 24071-80
1
13

Номер детали на чертеже:

13

Рычаг

Заводской номер: 14-21С10 Количество на модель: 1
14-21С10
1
14

Номер детали на чертеже:

14

Болт

Заводской номер: М12х35.46.02 ГОСТ 7798-70 Количество на модель: 12
М12х35.46.02 ГОСТ 7798-70
12
15

Номер детали на чертеже:

15

Шайба

Заводской номер: 12.65Г.02.21 ГОСТ 6402-70 Количество на модель: 12
12.65Г.02.21 ГОСТ 6402-70
12
16

Номер детали на чертеже:

16

Гайка

Заводской номер: М10.8.45.02 ГОСТ 5915-70 Количество на модель: 12
М10.8.45.02 ГОСТ 5915-70
12
17

Номер детали на чертеже:

17

Шайба

Заводской номер: 10.65Г.02.21 ГОСТ 6402-70 Количество на модель: 12
10.65Г.02.21 ГОСТ 6402-70
12
18

Номер детали на чертеже:

18

Шпилька

Заводской номер: М10-6gх35.10.9.40Х.019 ГОСТ 22034-76 Количество на модель: 12
М10-6gх35.10.9.40Х.019 ГОСТ 22034-76
12
19

Номер детали на чертеже:

19

Фланец-переходник

Заводской номер: 09.1213.002 Количество на модель: 1
09.1213.002
1
20

Номер детали на чертеже:

20

Втулка оси рычага

Заводской номер: 02.1213.013 Количество на модель: 1
02.1213.013
1
21

Номер детали на чертеже:

21

Шайба

Заводской номер: 14.65Г.02.21 ГОСТ 6402-70 Количество на модель: 1
14.65Г.02.21 ГОСТ 6402-70
1
22

Номер детали на чертеже:

22

Гайка

Заводской номер: 2М14.5.20.02 ГОСТ 5916-70 Количество на модель: 1
2М14.5.20.02 ГОСТ 5916-70
1
23

Номер детали на чертеже:

23

Рычаг включения

Заводской номер: 02.1203.008 Количество на модель: 1
02.1203.008
1
