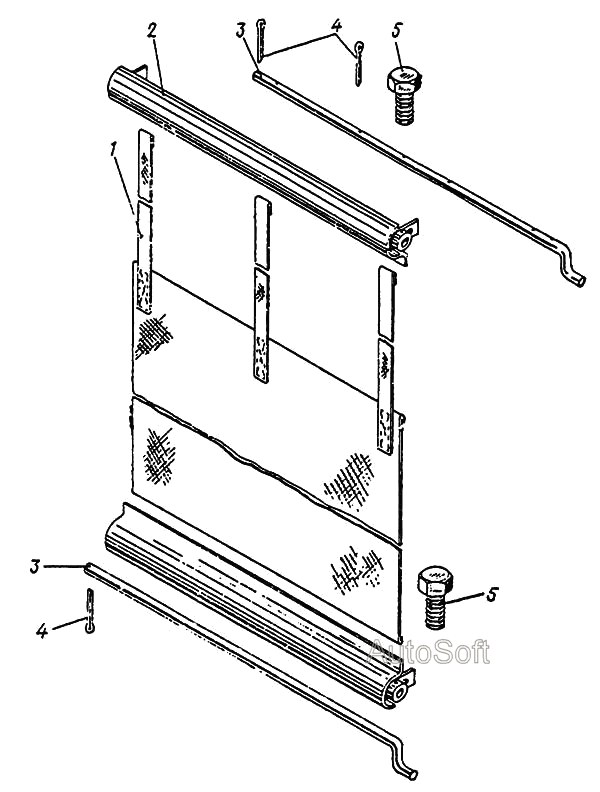

Установка шторки 09.1206.000 ЭОВ-4421. Каталог 1983г.

Установка водяного и масляного радиатора 02.1202.000 ЭОВ-4421 Установка насоса 09.1213.000 ЭОВ-4421

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Шторка в сборе

Заводской номер: 09.1206.100 Количество на модель: 1
09.1206.100
1
2

Номер детали на чертеже:

2

Направляющая в сборе

Заводской номер: 09.1206.200 Количество на модель: 2
09.1206.200
2
3

Номер детали на чертеже:

3

Ось

Заводской номер: 09.1206.001 Количество на модель: 2
09.1206.001
2
4

Номер детали на чертеже:

4

Шплинт

Заводской номер: 2,5х16.002 ГОСТ 397-79 Количество на модель: 11
2,5х16.002 ГОСТ 397-79
11
5

Номер детали на чертеже:

5

Болт

Заводской номер: М6х16.46.02 ГОСТ 7798-70 Количество на модель: 2
М6х16.46.02 ГОСТ 7798-70
2
