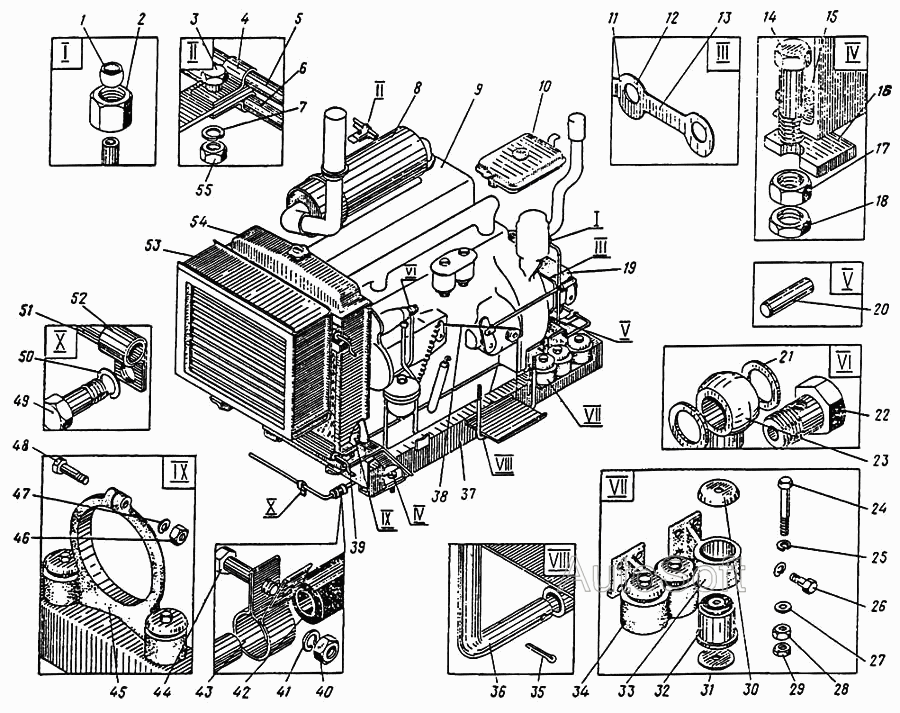

Установка двигателя 09.1200.000 ЭОВ-4421. Каталог 1983г.

Опора поворотная У1230.04.000-05 ЭОВ-4421 Узел управления подачей топлива 02.1204.000 ЭОВ-4421

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Втулка

Заводской номер: 02.2300.004 Количество на модель: 2
02.2300.004
2
2

Номер детали на чертеже:

2

Гайка

Заводской номер: 02.2300.003 Количество на модель: 2
02.2300.003
2
3

Номер детали на чертеже:

3

Болт

Заводской номер: М8х16.46.029 ГОСТ 7798-70 Количество на модель: 2
М8х16.46.029 ГОСТ 7798-70
2
4

Номер детали на чертеже:

4

Скоба

Заводской номер: 10.0900.041 Количество на модель: 3
10.0900.041
3
5

Номер детали на чертеже:

5

Трубка

Заводской номер: 09.1207.002 Количество на модель: 1
09.1207.002
1
6

Номер детали на чертеже:

6

Трубка

Заводской номер: 09.1207.001 Количество на модель: 1
09.1207.001
1
7

Номер детали на чертеже:

7

Шайба

Заводской номер: 8.65Г.029 ГОСТ 6402-70 Количество на модель: 5
8.65Г.029 ГОСТ 6402-70
5
8

Номер детали на чертеже:

8

Установка глушителя

Заводской номер: 10.1203.000 Количество на модель: 1
10.1203.000
1
9

Номер детали на чертеже:

9

Двигатель СМД-14НГ

Заводской номер: ТУ 23.1112-77 Количество на модель: 1
ТУ 23.1112-77
1
10

Номер детали на чертеже:

10

Установка бензобака

Заводской номер: 02.1205.000 Количество на модель: 1
02.1205.000
1
11

Номер детали на чертеже:

11

Шайба стопорная

Заводской номер: 09.1200.011 Количество на модель: 1
09.1200.011
1
12

Номер детали на чертеже:

12

Шайба стопорная

Заводской номер: 09.1200.012 Количество на модель: 1
09.1200.012
1
13

Номер детали на чертеже:

13

Шайба стопорная

Заводской номер: 09.1200.013 Количество на модель: 1
09.1200.013
1
14

Номер детали на чертеже:

14

Болт

Заводской номер: М20х1,5х70.66.45.029 ГОСТ 7798-70 Количество на модель: 4
М20х1,5х70.66.45.029 ГОСТ 7798-70
4
15

Номер детали на чертеже:

15

Шайба

Заводской номер: 20.02.029 ГОСТ 10906-78 Количество на модель: 4
20.02.029 ГОСТ 10906-78
4
16

Номер детали на чертеже:

16

Прокладка

Заводской номер: 02.1200.012 Количество на модель: 4
02.1200.012
4
17

Номер детали на чертеже:

17

Гайка

Заводской номер: М20х1,5.8.45.029 ГОСТ 5915-70 Количество на модель: 4
М20х1,5.8.45.029 ГОСТ 5915-70
4
18

Номер детали на чертеже:

18

Гайка

Заводской номер: М20х1,5.8.45.029 ГОСТ 5916-70 Количество на модель: 4
М20х1,5.8.45.029 ГОСТ 5916-70
4
19

Номер детали на чертеже:

19

Установка насоса

Заводской номер: 09.1213.000 Количество на модель: 1
09.1213.000
1
20

Номер детали на чертеже:

20

Штифт

Заводской номер: 12Гх50 ГОСТ 3128-70 Количество на модель: 2
12Гх50 ГОСТ 3128-70
2
21

Номер детали на чертеже:

21

Прокладка

Заводской номер: 50.4574.035 Количество на модель: 4
50.4574.035
4
22

Номер детали на чертеже:

22

Винт

Заводской номер: 50.4574.501 Количество на модель: 2
50.4574.501
2
23

Номер детали на чертеже:

23

Труба

Заводской номер: 02.1208.000 Количество на модель: 1
02.1208.000
1
24

Номер детали на чертеже:

24

Болт

Заводской номер: М14х125.66.45.029 ГОСТ 7798-70 Количество на модель: 8
М14х125.66.45.029 ГОСТ 7798-70
8
25

Номер детали на чертеже:

25

Шайба

Заводской номер: 14.65Г.029 ГОСТ 6402-70 Количество на модель: 9
14.65Г.029 ГОСТ 6402-70
9
26

Номер детали на чертеже:

26

Болт

Заводской номер: M14х35.46.029 ГОСТ 7796-70 Количество на модель: 12
M14х35.46.029 ГОСТ 7796-70
12
27

Номер детали на чертеже:

27

Шайба

Заводской номер: 14.02.019 ГОСТ 11371-78 Количество на модель: 16
14.02.019 ГОСТ 11371-78
16
28

Номер детали на чертеже:

28

Гайка

Заводской номер: М14.8.45.029 ГОСТ 5915-70 Количество на модель: 8
М14.8.45.029 ГОСТ 5915-70
8
29

Номер детали на чертеже:

29

Гайка

Заводской номер: М14.8.45.029 ГОСТ 5916-70 Количество на модель: 8
М14.8.45.029 ГОСТ 5916-70
8
30

Номер детали на чертеже:

30

Чашка амортизатора

Заводской номер: 02.1200.004 Количество на модель: 8
02.1200.004
8
31

Номер детали на чертеже:

31

Шайба упорная

Заводской номер: 02.1200.003 Количество на модель: 8
02.1200.003
8
32

Номер детали на чертеже:

32

Амортизатор

Заводской номер: 204-1001035-12 Количество на модель: 8
204-1001035-12
8
33

Номер детали на чертеже:

33

Опора дополнительная

Заводской номер: 09.1200.007 Количество на модель: 2
09.1200.007
2
34

Номер детали на чертеже:

34

Опора двигателя задняя

Заводской номер: 02.1200.002 Количество на модель: 2
02.1200.002
2
35

Номер детали на чертеже:

35

Шплинт

Заводской номер: 1,6х12.019 ГОСТ 397-79 Количество на модель: 2
1,6х12.019 ГОСТ 397-79
2
36

Номер детали на чертеже:

36

Стойка

Заводской номер: 09.1200.008 Количество на модель: 2
09.1200.008
2
37

Номер детали на чертеже:

37

Рама

Заводской номер: 09.1201.000 Количество на модель: 1
09.1201.000
1
38

Номер детали на чертеже:

38

Управление подачей топлива

Заводской номер: 02.1204.000 Количество на модель: 1
02.1204.000
1
39

Номер детали на чертеже:

39

Установка шторки

Заводской номер: 09.1206.000 Количество на модель: 1
09.1206.000
1
40

Номер детали на чертеже:

40

Гайка

Заводской номер: М6.5.20.029 ГОСТ 5915-70 Количество на модель: 2
М6.5.20.029 ГОСТ 5915-70
2
41

Номер детали на чертеже:

41

Шайба

Заводской номер: 6.01.019 ГОСТ 10450-78 Количество на модель: 2
6.01.019 ГОСТ 10450-78
2
42

Номер детали на чертеже:

42

Рукав

Заводской номер: 10х19-10 L=150 ГОСТ 10362-76 Количество на модель: 1
10х19-10 L=150 ГОСТ 10362-76
1
43

Номер детали на чертеже:

43

Хомут

Заводской номер: 02.1200.006 Количество на модель: 2
02.1200.006
2
44

Номер детали на чертеже:

44

Винт

Заводской номер: М6х35.46.029 ГОСТ 1491-80 Количество на модель: 2
М6х35.46.029 ГОСТ 1491-80
2
45

Номер детали на чертеже:

45

Опора двигателя передняя

Заводской номер: 02.1200.001 Количество на модель: 1
02.1200.001
1
46

Номер детали на чертеже:

46

Гайка

Заводской номер: М14.8.45.029 ГОСТ 2524-70 Количество на модель: 1
М14.8.45.029 ГОСТ 2524-70
1
48

Номер детали на чертеже:

48

Болт

Заводской номер: М14х65.46.029 ГОСТ 7796-70 Количество на модель: 1
М14х65.46.029 ГОСТ 7796-70
1
49

Номер детали на чертеже:

49

Болт

Заводской номер: М8х20.56.019 ГОСТ 7798-70 Количество на модель: 3
М8х20.56.019 ГОСТ 7798-70
3
51

Номер детали на чертеже:

51

Труба

Заводской номер: 02.1211.000 Количество на модель: 1
02.1211.000
1
52

Номер детали на чертеже:

52

Хомут

Заводской номер: 01.4200.006 Количество на модель: 3
01.4200.006
3
53

Номер детали на чертеже:

53

Установка маслоохладителя

Заводской номер: 09.1217.000 Количество на модель: 1
09.1217.000
1
54

Номер детали на чертеже:

54

Установка радиатора

Заводской номер: 02.1202.000 Количество на модель: 1
02.1202.000
1
55

Номер детали на чертеже:

55

Гайка

Заводской номер: М8.5.20.029 ГОСТ 5915-70 Количество на модель: 2
М8.5.20.029 ГОСТ 5915-70
2
