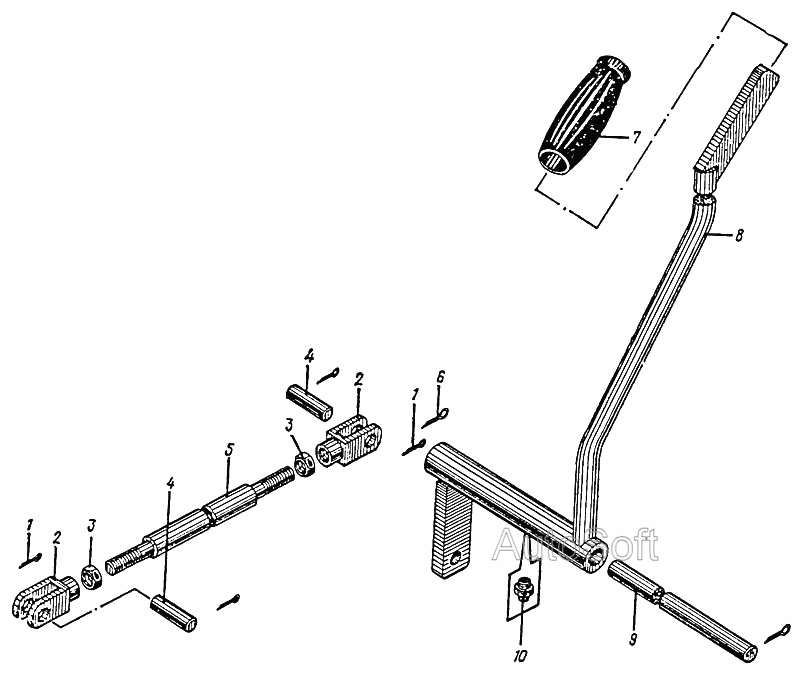

Механизм управления приводом хода правого 09.1104.000 ЭОВ-4421. Каталог 1983г.

Механизм управления приводом хода левого 09.1103.000 ЭОВ-4421 Механизм управления приводом поворота и вспомогательным оборудованием 09.1107.000 ЭОВ-4421

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Шплинт

Заводской номер: 2,5х16.012 ГОСТ 397-79 Количество на модель: 4
2,5х16.012 ГОСТ 397-79
4
2

Номер детали на чертеже:

2

Вилка

Заводской номер: II-10/1,25-012 МН 2922-61 Количество на модель: 2
II-10/1,25-012 МН 2922-61
2
3

Номер детали на чертеже:

3

Гайка

Заводской номер: М10х1,25.5.20.02 ГОСТ 5915-70 Количество на модель: 2
М10х1,25.5.20.02 ГОСТ 5915-70
2
4

Номер детали на чертеже:

4

Ось

Заводской номер: 12-10Х4х40.45Кд9хр ГОСТ 9650-80 Количество на модель: 2
12-10Х4х40.45Кд9хр ГОСТ 9650-80
2
5

Номер детали на чертеже:

5

Тяга

Заводской номер: 09.1104.020 Количество на модель: 1
09.1104.020
1
6

Номер детали на чертеже:

6

Шплинт

Заводской номер: 3,2х20.012 ГОСТ 397-79 Количество на модель: 2
3,2х20.012 ГОСТ 397-79
2
7

Номер детали на чертеже:

7

Ручка

Заводской номер: 02.1103.001 Количество на модель: 1
02.1103.001
1
8

Номер детали на чертеже:

8

Рычаг

Заводской номер: 09.1104.010 Количество на модель: 1
09.1104.010
1
9

Номер детали на чертеже:

9

Валик

Заводской номер: 02.1102.007 Количество на модель: 1
02.1102.007
1
10

Номер детали на чертеже:

10

Масленка

Заводской номер: 1.1.Ц6 ГОСТ 19853-74 Количество на модель: 1
1.1.Ц6 ГОСТ 19853-74
1
