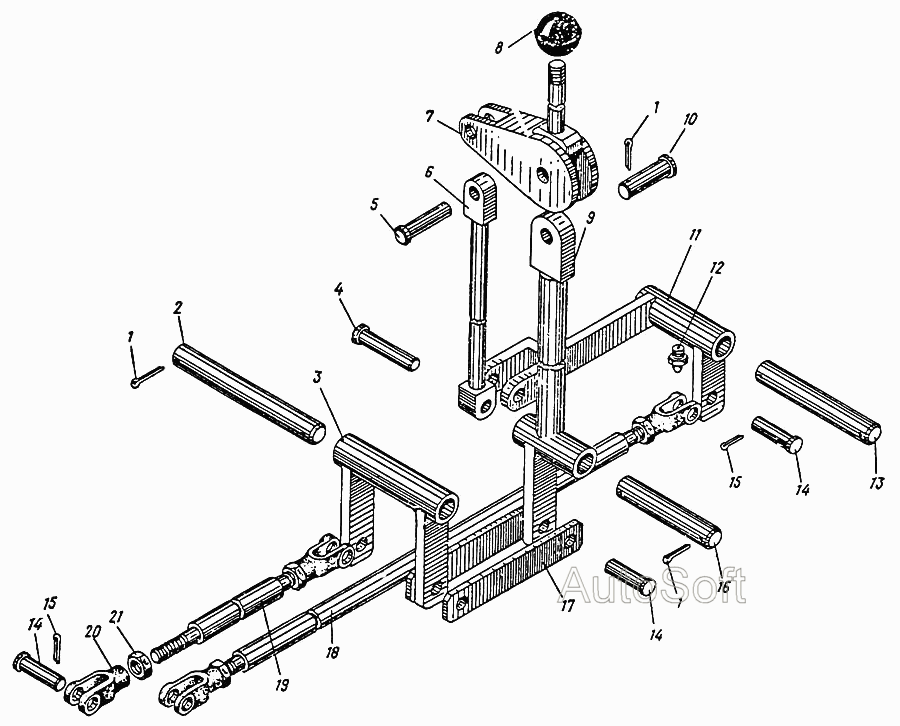

Механизм управления стрелой и ковшом 09.1102.000 ЭОВ-4421. Каталог 1983г.

Установка запасного колеса 35.0800.000 ЭОВ-4421 Механизм управления приводом хода левого 09.1103.000 ЭОВ-4421

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Шплинт

Заводской номер: 3,2х20.012 ГОСТ 397-79 Количество на модель: 8
3,2х20.012 ГОСТ 397-79
8
2

Номер детали на чертеже:

2

Валик

Заводской номер: 02.1105.005-03 Количество на модель: 1
02.1105.005-03
1
3

Номер детали на чертеже:

3

Рычаг

Заводской номер: 09.1102.040 Количество на модель: 1
09.1102.040
1
4

Номер детали на чертеже:

4

Ось

Заводской номер: 12-10Х4х55.45Кд9хр ГОСТ 9650-80 Количество на модель: 1
12-10Х4х55.45Кд9хр ГОСТ 9650-80
1
5

Номер детали на чертеже:

5

Ось

Заводской номер: 12-10Х4х45.45Кд9хр ГОСТ 9650-80 Количество на модель: 1
12-10Х4х45.45Кд9хр ГОСТ 9650-80
1
6

Номер детали на чертеже:

6

Стойка

Заводской номер: 09.1102.070 Количество на модель: 1
09.1102.070
1
7

Номер детали на чертеже:

7

Рычаг

Заводской номер: 09.1102.080 Количество на модель: 1
09.1102.080
1
8

Номер детали на чертеже:

8

Ручка шаровая

Заводской номер: П40 МН 6-64 Количество на модель: 1
П40 МН 6-64
1
9

Номер детали на чертеже:

9

Стойка

Заводской номер: 09.1102.050 Количество на модель: 1
09.1102.050
1
10

Номер детали на чертеже:

10

Ось

Заводской номер: 12-12Х4х45.45Кд9хр ГОСТ 9650-80 Количество на модель: 1
12-12Х4х45.45Кд9хр ГОСТ 9650-80
1
11

Номер детали на чертеже:

11

Рычаг

Заводской номер: 09.1102.060 Количество на модель: 1
09.1102.060
1
12

Номер детали на чертеже:

12

Масленка

Заводской номер: 1.1.Ц6 ГОСТ 19853-74 Количество на модель: 3
1.1.Ц6 ГОСТ 19853-74
3
13

Номер детали на чертеже:

13

Валик

Заводской номер: 02.1102.007 Количество на модель: 1
02.1102.007
1
14

Номер детали на чертеже:

14

Ось

Заводской номер: 12-10Х4х40.45Кд9хр ГОСТ 9650-80 Количество на модель: 6
12-10Х4х40.45Кд9хр ГОСТ 9650-80
6
15

Номер детали на чертеже:

15

Шплинт

Заводской номер: 2,5х16.012 ГОСТ 397-79 Количество на модель: 16
2,5х16.012 ГОСТ 397-79
16
16

Номер детали на чертеже:

16

Валик

Заводской номер: 02.1105.005-02 Количество на модель: 1
02.1105.005-02
1
17

Номер детали на чертеже:

17

Планка

Заводской номер: 02.1102.008 Количество на модель: 2
02.1102.008
2
18

Номер детали на чертеже:

18

Тяга

Заводской номер: 09.1102.020 Количество на модель: 1
09.1102.020
1
19

Номер детали на чертеже:

19

Тяга

Заводской номер: 09.1102.030 Количество на модель: 1
09.1102.030
1
20

Номер детали на чертеже:

20

Вилка

Заводской номер: II-10/1,25-012 МН 2922-61 Количество на модель: 4
II-10/1,25-012 МН 2922-61
4
21

Номер детали на чертеже:

21

Гайка

Заводской номер: М10х1,25.5.20.02 ГОСТ 5915-70 Количество на модель: 4
М10х1,25.5.20.02 ГОСТ 5915-70
4
