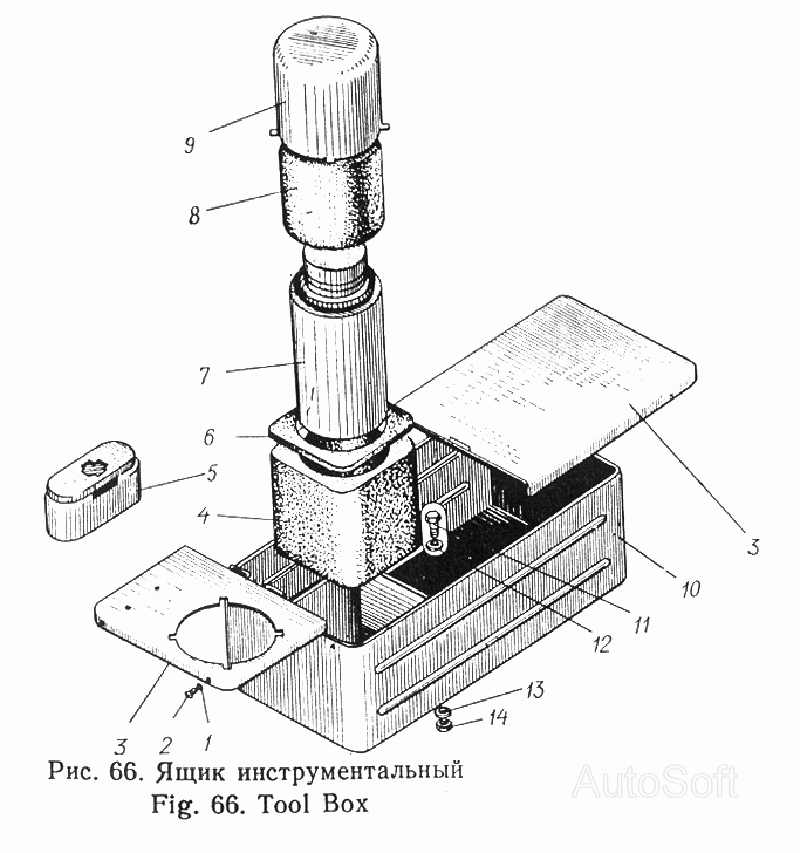

Ящик инструментальный Э-5015А. Каталог 1997г.

Кран трехходовой Э-5015А Принадлежности Э-5015А

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
14

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Шайба 4

Заводской номер: ГОСТ 6402—70 Количество на модель: 6
ГОСТ 6402—70
6
2

Номер детали на чертеже:

2

Винт М5Х12

Заводской номер: ГОСТ 17473—72 Количество на модель: 6
ГОСТ 17473—72
6
3

Номер детали на чертеже:

3

Крышка ящика

Заводской номер: 09.47.00.020 Количество на модель: 1
09.47.00.020
1
4

Номер детали на чертеже:

4

Стакан

Заводской номер: 09.47.00.001 Количество на модель: 1
09.47.00.001
1
5

Номер детали на чертеже:

5

Аптечка

Заводской номер: 40-3812110АСБ Количество на модель: 1
40-3812110АСБ
1
6

Номер детали на чертеже:

6

Уплотнитель

Заводской номер: 00.47.00.002 Количество на модель: 1
00.47.00.002
1
7

Номер детали на чертеже:

7

Бачок питьевой

Заводской номер: 5-61026СБ Количество на модель: 1
5-61026СБ
1
8

Номер детали на чертеже:

8

Колпак

Заводской номер: 45.391905 Количество на модель: 1
45.391905
1
9

Номер детали на чертеже:

9

Колпак

Заводской номер: 45.3919О50А Количество на модель: 1
45.3919О50А
1
10

Номер детали на чертеже:

10

Корпус ящика

Заводской номер: 09.47.00.010 Количество на модель: 1
09.47.00.010
1
11

Номер детали на чертеже:

11

Болт М10Х30

Заводской номер: ГОСТ 7798—70 Количество на модель: 2
ГОСТ 7798—70
2
12

Номер детали на чертеже:

12

Шайба 6

Заводской номер: ГОСТ 6958—68 Количество на модель: 2
ГОСТ 6958—68
2
14

Номер детали на чертеже:

14

Гайка М4

Заводской номер: ГОСТ 5915—70 Количество на модель: 2
ГОСТ 5915—70
2
