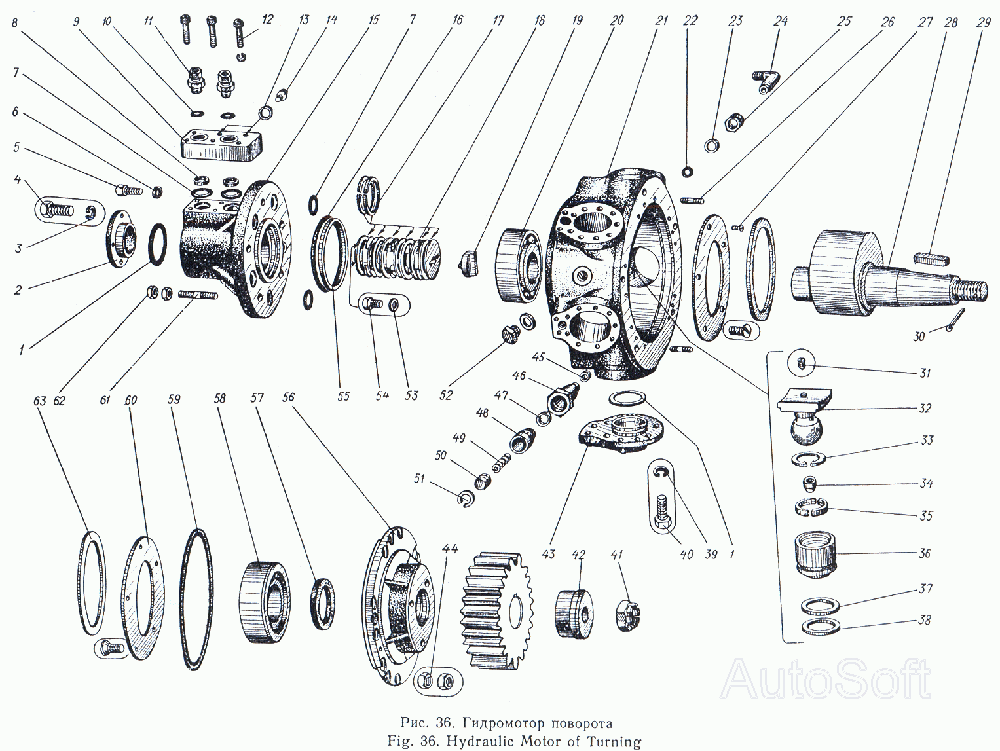

Гидромотор поворота Э-5015А. Каталог 1997г.

Установка гидромотора 210.32 Э-5015А Блок распределительный Э-5015А

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Кольцо У-80Х75-2

Заводской номер: ГОСТ 9833—61 Количество на модель: 6
ГОСТ 9833—61
6
2

Номер детали на чертеже:

2

Крышка

Заводской номер: 02.15.00.015 Количество на модель: 1
02.15.00.015
1
3

Номер детали на чертеже:

3

Шайба 4

Заводской номер: ГОСТ 6402—70 Количество на модель: 4
ГОСТ 6402—70
4
4

Номер детали на чертеже:

4

Винт М12Х40

Заводской номер: ГОСТ 11738—66 Количество на модель: 4
ГОСТ 11738—66
4
6

Номер детали на чертеже:

6

Кольцо уплотнительное

Заводской номер: 02.15.00056 Количество на модель: 1
02.15.00056
1
8

Номер детали на чертеже:

8

Втулка

Заводской номер: 02.15.00.018 Количество на модель: 2
02.15.00.018
2
9

Номер детали на чертеже:

9

Пластина

Заводской номер: 02.15.00.017 Количество на модель: 1
02.15.00.017
1
11

Номер детали на чертеже:

11

Штуцер

Заводской номер: 09.15.00.001 Количество на модель: 2
09.15.00.001
2
13

Номер детали на чертеже:

13

Кольцо уплотнительное

Заводской номер: 02.15.00.055 Количество на модель: 2
02.15.00.055
2
14

Номер детали на чертеже:

14

Пробка

Заводской номер: 02.15.00.032 Количество на модель: 2
02.15.00.032
2
15

Номер детали на чертеже:

15

Корпус распределителя

Заводской номер: 02.15.00.011 Количество на модель: 1
02.15.00.011
1
17

Номер детали на чертеже:

17

Кольцо уплотнительное

Заводской номер: 02.15.00.013 Количество на модель: 12
02.15.00.013
12
18

Номер детали на чертеже:

18

Распределитель

Заводской номер: 02.15.00.014 Количество на модель: 1
02.15.00.014
1
19

Номер детали на чертеже:

19

Муфта

Заводской номер: 02.15.00.012 Количество на модель: 1
02.15.00.012
1
20

Номер детали на чертеже:

20

Подшипник № 7514

Заводской номер: ГОСТ 333—71 Количество на модель: 1
ГОСТ 333—71
1
21

Номер детали на чертеже:

21

Корпус гидромотора

Заводской номер: 02.15.00.075 Количество на модель: 1
02.15.00.075
1
23

Номер детали на чертеже:

23

Шайба

Заводской номер: 02.15.00.031 Количество на модель: 1
02.15.00.031
1
24

Номер детали на чертеже:

24

Штуцер

Заводской номер: 09.15.00.002 Количество на модель: 1
09.15.00.002
1
25

Номер детали на чертеже:

25

Гайка М20Х1,5

Заводской номер: ГОСТ 5929—70 Количество на модель: 1
ГОСТ 5929—70
1
26

Номер детали на чертеже:

26

Шпилька M10

Заводской номер: 02.1500.051 Количество на модель: 15
02.1500.051
15
27

Номер детали на чертеже:

27

Винт М6Х16

Заводской номер: ГОСТ 17475—72 Количество на модель: 10
ГОСТ 17475—72
10
28

Номер детали на чертеже:

28

Вал

Заводской номер: 02.15.00.005 Количество на модель: 1
02.15.00.005
1
29

Номер детали на чертеже:

29

Шпонка

Заводской номер: 02.15.00.028 Количество на модель: 1
02.15.00.028
1
30

Номер детали на чертеже:

30

Шплинт 2X12

Заводской номер: ГОСТ 397—66 Количество на модель: 1
ГОСТ 397—66
1
31

Номер детали на чертеже:

31

Жиклер

Заводской номер: 02.15.00.004 Количество на модель: 5
02.15.00.004
5
32

Номер детали на чертеже:

32

Шатун

Заводской номер: 02.15.00.010 Количество на модель: 5
02.15.00.010
5
33

Номер детали на чертеже:

33

Кольцо Б-90

Заводской номер: ГОСТ 13943—68 Количество на модель: 5
ГОСТ 13943—68
5
34

Номер детали на чертеже:

34

Фильтр в сборе

Заводской номер: 02.15.00.090 Количество на модель: 5
02.15.00.090
5
35

Номер детали на чертеже:

35

Полукольцо

Заводской номер: 02.15.00.006 Количество на модель: 10
02.15.00.006
10
36

Номер детали на чертеже:

36

Поршень

Заводской номер: 02.15.00.003 Количество на модель: 5
02.15.00.003
5
37

Номер детали на чертеже:

37

Кольцо поршневое

Заводской номер: 02.15.00.007 Количество на модель: 5
02.15.00.007
5
38

Номер детали на чертеже:

38

Кольцо поршневое

Заводской номер: 02.15.00.008 Количество на модель: 5
02.15.00.008
5
40

Номер детали на чертеже:

40

Болт М10Х30

Заводской номер: ГОСТ 7798—70 Количество на модель: 55
ГОСТ 7798—70
55
41

Номер детали на чертеже:

41

Гайка корончатая специальная

Заводской номер: 02.15.00.026 Количество на модель: 1
02.15.00.026
1
42

Номер детали на чертеже:

42

Стакан

Заводской номер: 02.15.00.050 Количество на модель: 1
02.15.00.050
1
43

Номер детали на чертеже:

43

Крышка

Заводской номер: 02.15.00.076 Количество на модель: 5
02.15.00.076
5
44

Номер детали на чертеже:

44

Гайка М4

Заводской номер: ГОСТ 5915—70 Количество на модель: 30
ГОСТ 5915—70
30
46

Номер детали на чертеже:

46

Корпус клапана

Заводской номер: 02.15.00.024 Количество на модель: 1
02.15.00.024
1
48

Номер детали на чертеже:

48

Поршень

Заводской номер: 02.15.00.021 Количество на модель: 1
02.15.00.021
1
49

Номер детали на чертеже:

49

Пружина

Заводской номер: 02.15.00.049 Количество на модель: 1
02.15.00.049
1
50

Номер детали на чертеже:

50

Стакан

Заводской номер: 02.15.00.022 Количество на модель: 1
02.15.00.022
1
52

Номер детали на чертеже:

52

Пробка

Заводской номер: 02.15.00.033 Количество на модель: 1
02.15.00.033
1
53

Номер детали на чертеже:

53

Кольцо уплотнительное

Заводской номер: 02.15.00.053 Количество на модель: 5
02.15.00.053
5
54

Номер детали на чертеже:

54

Пробка

Заводской номер: 02.15.00.016 Количество на модель: 5
02.15.00.016
5
55

Номер детали на чертеже:

55

Прокладка

Заводской номер: 02.15.00.035 Количество на модель: 1
02.15.00.035
1
56

Номер детали на чертеже:

56

Крышка

Заводской номер: 02.15.00.025 Количество на модель: 1
02.15.00.025
1
57

Номер детали на чертеже:

57

Манжета 2-110X135-2

Заводской номер: ГОСТ 8752—70 Количество на модель: 1
ГОСТ 8752—70
1
58

Номер детали на чертеже:

58

Подшипник № 7614

Заводской номер: ГОСТ 333-71 Количество на модель: 1
ГОСТ 333-71
1
59

Номер детали на чертеже:

59

Кольцо специальное

Заводской номер: 02.15.00.052 Количество на модель: 1
02.15.00.052
1
60

Номер детали на чертеже:

60

Пластина опорная

Заводской номер: 02.15.00.034 Количество на модель: 2
02.15.00.034
2
61

Номер детали на чертеже:

61

Шпилька специальная М16

Заводской номер: 02.15.00.038 Количество на модель: 4
02.15.00.038
4
63

Номер детали на чертеже:

63

Кольцо опорное

Заводской номер: 02 15.00.009 Количество на модель: 2
02 15.00.009
2
