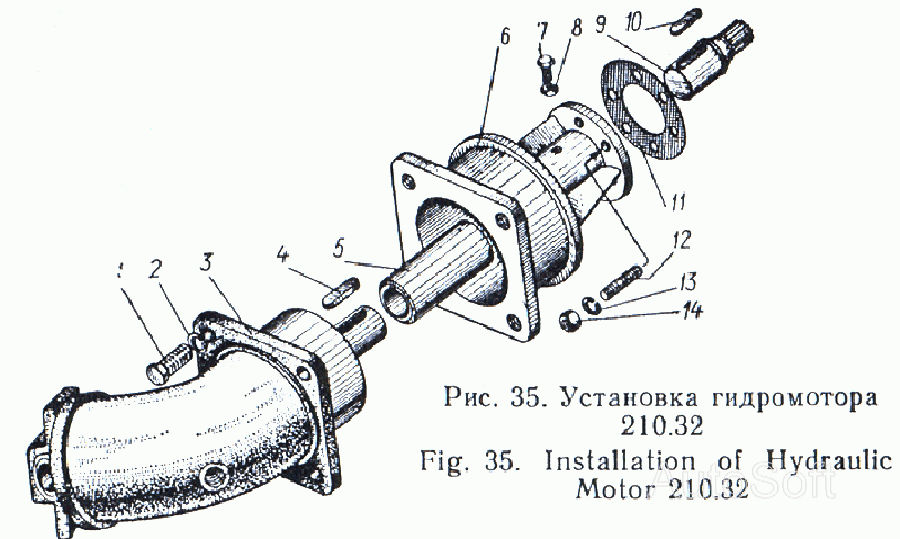

Установка гидромотора 210.32 Э-5015А. Каталог 1997г.

Насос БКФ-2м Э-5015А Гидромотор поворота Э-5015А

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
8
9
11
12

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Болт М10Х30

Заводской номер: ГОСТ 7798—70 Количество на модель: 4
ГОСТ 7798—70
4
2

Номер детали на чертеже:

2

Шайба 4

Заводской номер: ГОСТ 6402—70 Количество на модель: 4
ГОСТ 6402—70
4
3

Номер детали на чертеже:

3

Гидромотор

Заводской номер: 210.32.11.01 Количество на модель: 1
210.32.11.01
1
4

Номер детали на чертеже:

4

Шпонка 16X10X80

Заводской номер: ГОСТ 8789—58 Количество на модель: 1
ГОСТ 8789—58
1
5

Номер детали на чертеже:

5

Втулка соединительная

Заводской номер: 09.14.10.001 Количество на модель: 1
09.14.10.001
1
6

Номер детали на чертеже:

6

Фланец-переходник в сборе

Заводской номер: 09.14.10.100 Количество на модель: 1
09.14.10.100
1
8

Номер детали на чертеже:

8

Гайка М4

Заводской номер: ГОСТ 5915—70 Количество на модель: 1
ГОСТ 5915—70
1
9

Номер детали на чертеже:

9

Вал переходной

Заводской номер: 09.14.10.002 Количество на модель: 1
09.14.10.002
1
11

Номер детали на чертеже:

11

Прокладка

Заводской номер: 09.14.10.003 Количество на модель: 1
09.14.10.003
1
12

Номер детали на чертеже:

12

Шпилька АМ12Х25 (12\16)

Заводской номер: ГОСТ 11765—66 Количество на модель: 6
ГОСТ 11765—66
6
