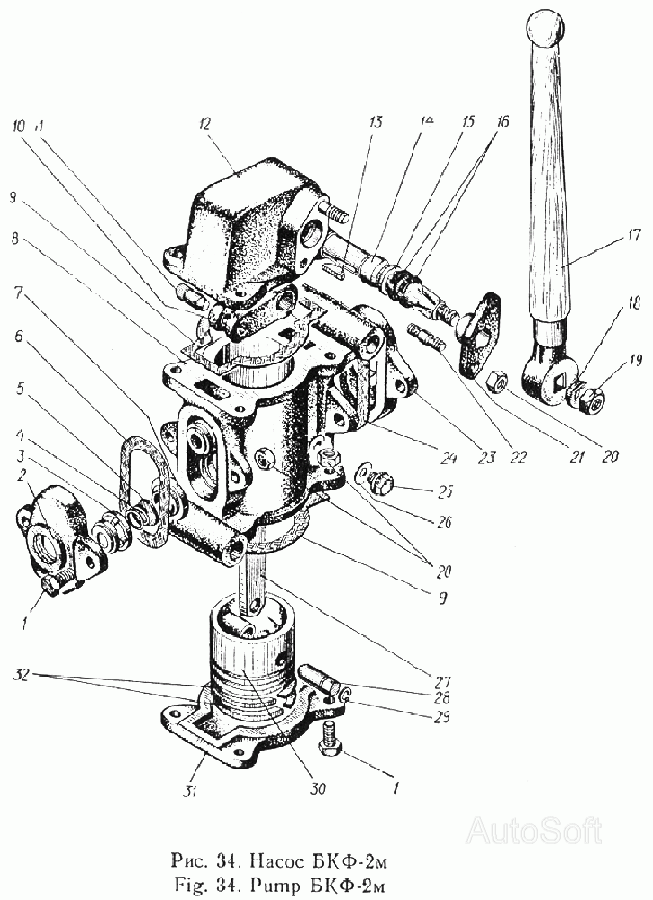

Насос БКФ-2м Э-5015А. Каталог 1997г.

Установка насоса заправки гидросистемы Э-5015А Установка гидромотора 210.32 Э-5015А

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Болт М10Х30

Заводской номер: ГОСТ 7798—70 Количество на модель: 12

ГОСТ 7798—70

12

2

Номер детали на чертеже:

2

Крышка нижняя

Заводской номер: НР-003А Количество на модель: 1

НР-003А

1

3

Номер детали на чертеже:

3

Корпус клапана

Заводской номер: ИР-038 Количество на модель: 1

ИР-038

1

4

Номер детали на чертеже:

4

Пружина

Заводской номер: НР-041 Количество на модель: 2

НР-041

2

5

Номер детали на чертеже:

5

Диск

Заводской номер: НР-039 Количество на модель: 2

НР-039

2

6

Номер детали на чертеже:

6

Прокладка

Заводской номер: НР-007 Количество на модель: 1

НР-007

1

7

Номер детали на чертеже:

7

Седло клапана

Заводской номер: НР-037 Количество на модель: 2

НР-037

2

8

Номер детали на чертеже:

8

Корпус

Заводской номер: НР-013 Количество на модель: 1

НР-013

1

9

Номер детали на чертеже:

9

Прокладка

Заводской номер: НР-006 Количество на модель: 2

НР-006

2

10

Номер детали на чертеже:

10

Рычаг

Заводской номер: НР-021 Количество на модель: 1

НР-021

1

11

Номер детали на чертеже:

11

Палец

Заводской номер: НР-004А Количество на модель: 2

НР-004А

2

12

Номер детали на чертеже:

12

Крышка

Заводской номер: НР-018А Количество на модель: 1

НР-018А

1

13

Номер детали на чертеже:

13

Шпонка сегментная 5X22

Заводской номер: ГОСТ 8795—68 Количество на модель: 1

ГОСТ 8795—68

1

14

Номер детали на чертеже:

14

Вал

Заводской номер: НР-019А Количество на модель: 1

НР-019А

1

15

Номер детали на чертеже:

15

Кольцо

Заводской номер: НР-023 Количество на модель: 1

НР-023

1

16

Номер детали на чертеже:

16

Кольцо уплотнительное

Заводской номер: НР-024 Количество на модель: 2

НР-024

2

17

Номер детали на чертеже:

17

Рукоятка

Заводской номер: НР-040 Количество на модель: 1

НР-040

1

18

Номер детали на чертеже:

18

Шайба

Заводской номер: Шайба Количество на модель: 1

Шайба

1

19

Номер детали на чертеже:

19

Гайка М12Х1,75

Заводской номер: БКФ-2М-28 Количество на модель: 1

БКФ-2М-28

1

20

Номер детали на чертеже:

20

Гайка М4

Заводской номер: ГОСТ 5915—70 Количество на модель: 14

ГОСТ 5915—70

14

21

Номер детали на чертеже:

21

Фланец

Заводской номер: НР-022А Количество на модель: 1

НР-022А

1

22

Номер детали на чертеже:

22

Шпилька АМ12Х25 (12\16)

Заводской номер: ГОСТ 11765—66 Количество на модель: 2

ГОСТ 11765—66

2

23

Номер детали на чертеже:

23

Крышка верхняя

Заводской номер: НР-002А Количество на модель: 1

НР-002А

1

24

Номер детали на чертеже:

24

Прокладка

Заводской номер: НР-008 Количество на модель: 1

НР-008

1

25

Номер детали на чертеже:

25

Пробка

Заводской номер: 1-34A Количество на модель: 1

1-34A

1

26

Номер детали на чертеже:

26

Прокладка пробки

Заводской номер: Прокладка пробки Количество на модель: 1

Прокладка пробки

1

27

Номер детали на чертеже:

27

Тяга

Заводской номер: НР-029 Количество на модель: 1

НР-029

1

28

Номер детали на чертеже:

28

Палец

Заводской номер: НР-031 Количество на модель: 1

НР-031

1

29

Номер детали на чертеже:

29

Кольцо стопорное

Заводской номер: НР-005 Количество на модель: 1

НР-005

1

30

Номер детали на чертеже:

30

Поршень

Заводской номер: НР-027 Количество на модель: 1

НР-027

1

31

Номер детали на чертеже:

31

Крышка передняя

Заводской номер: НР-001 Количество на модель: 1

НР-001

1

32

Номер детали на чертеже:

32

Кольцо поршневое

Заводской номер: БКФ-2М-06 Количество на модель: 2

БКФ-2М-06

2
