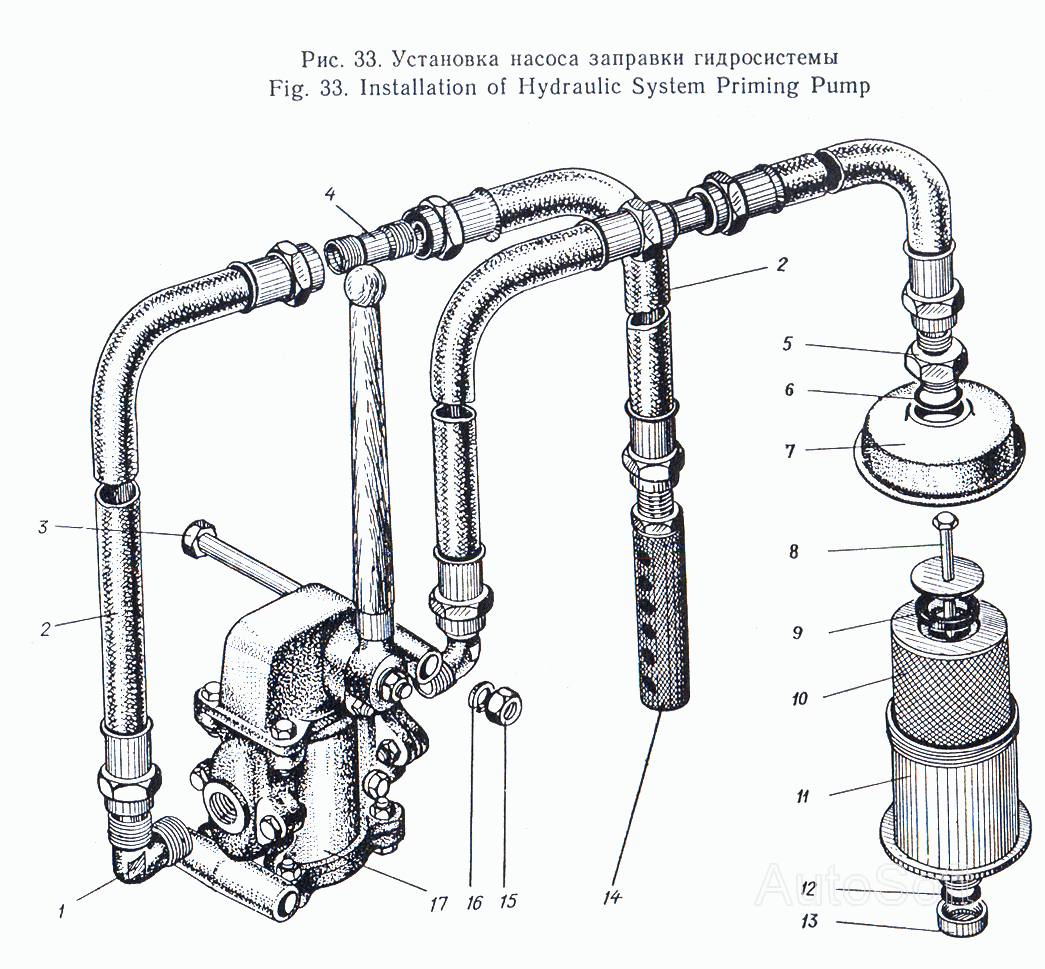

Установка насоса заправки гидросистемы Э-5015А. Каталог 1997г.

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
1

Номер детали на чертеже:

1

Штуцер

Заводской номер: 09.13.00.001 Количество на модель: 2
09.13.00.001
2
2

Номер детали на чертеже:

2

Рукав 20X1400

Заводской номер: МН73—64 Количество на модель: 4
МН73—64
4
3

Номер детали на чертеже:

3

Болт М10Х30

Заводской номер: ГОСТ 7798—70 Количество на модель: 2
ГОСТ 7798—70
2
4

Номер детали на чертеже:

4

Переходник

Заводской номер: 02.26.04.200 Количество на модель: 2
02.26.04.200
2
5

Номер детали на чертеже:

5

Штуцер

Заводской номер: 09.46.00.002 Количество на модель: 1
09.46.00.002
1
6

Номер детали на чертеже:

6

Кольцо У-80Х75-2

Заводской номер: ГОСТ 9833—61 Количество на модель: 1
ГОСТ 9833—61
1
7

Номер детали на чертеже:

7

Крышка

Заводской номер: 09.22.00.001 Количество на модель: 1
09.22.00.001
1
8

Номер детали на чертеже:

8

Болт

Заводской номер: 09.22.05.000 Количество на модель: 1
09.22.05.000
1
9

Номер детали на чертеже:

9

Прокладка

Заводской номер: 02.22.00.308 Количество на модель: 2
02.22.00.308
2
704146
ГПЗ
308 (6308) 308
Производитель: ГПЗ
706978
ГПЗ
42308 (NJ 308) 6-42308АК
Производитель: ГПЗ
022386
42308 (NJ 308) 6-42308АК
Код: 022386
Артикул: 42308 (NJ 308), 6-42308АК
Производитель:
849135
АВТОДИЗЕЛЬ
8.9647 6-42308, 6-42308АК
Код: 849135
Артикул: 8.9647, 6-42308, 6-42308АК
Производитель: АВТОДИЗЕЛЬ
181364
KBC
32005XJ
Код: 181364
Артикул: 32005XJ,
Производитель: KBC
10

Номер детали на чертеже:

10

Элемент фильтрующий

Заводской номер: 02J22.01.000 Количество на модель: 1
02J22.01.000
1
11

Номер детали на чертеже:

11

Бак фильтра

Заводской номер: 10.25.00.110 Количество на модель: 1
10.25.00.110
1
12

Номер детали на чертеже:

12

Прокладка

Заводской номер: 02.12.06.002 Количество на модель: 1
02.12.06.002
1
13

Номер детали на чертеже:

13

Заглушка

Заводской номер: 02.12.06.001 Количество на модель: 1
02.12.06.001
1
14

Номер детали на чертеже:

14

Фильтр

Заводской номер: 02.26.04.100 Количество на модель: 1
02.26.04.100
1
15

Номер детали на чертеже:

15

Гайка М4

Заводской номер: ГОСТ 5915—70 Количество на модель: 2
ГОСТ 5915—70
2
16

Номер детали на чертеже:

16

Шайба 4

Заводской номер: ГОСТ 6402—70 Количество на модель: 2
ГОСТ 6402—70
2
17

Номер детали на чертеже:

17

Насос БКФ-2м

Заводской номер: НР-000-1 Количество на модель: 1
НР-000-1
1
