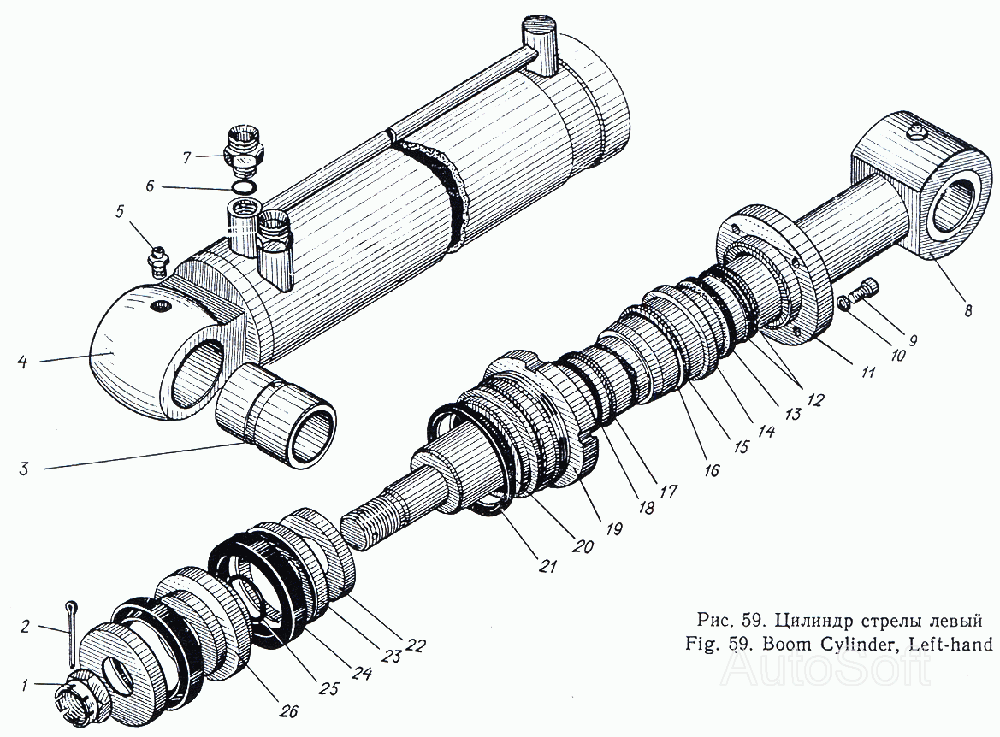

Цилиндр стрелы левый Э-5015А. Каталог 1997г.

Бак рабочей жидкости Э-5015А Цилиндр стрелы правый Э-5015А

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Гайка М20

Заводской номер: ГОСТ 5918—70 Количество на модель: 1
ГОСТ 5918—70
1
2

Номер детали на чертеже:

2

Шплинт 2X12

Заводской номер: ГОСТ 397—66 Количество на модель: 1
ГОСТ 397—66
1
3

Номер детали на чертеже:

3

Втулка

Заводской номер: 02.04.00.001 Количество на модель: 2
02.04.00.001
2
4

Номер детали на чертеже:

4

Труба цилиндра левого

Заводской номер: 02.04.07.000 Количество на модель: 1
02.04.07.000
1
5

Номер детали на чертеже:

5

Масленка I-B

Заводской номер: ГОСТ 1303—56 Количество на модель: 2
ГОСТ 1303—56
2
6

Номер детали на чертеже:

6

Кольцо У-80Х75-2

Заводской номер: ГОСТ 9833—61 Количество на модель: 2
ГОСТ 9833—61
2
7

Номер детали на чертеже:

7

Штуцер

Заводской номер: 09.35.00.001 Количество на модель: 2
09.35.00.001
2
8

Номер детали на чертеже:

8

Шток в сборе

Заводской номер: 09.36.01.000 Количество на модель: 1
09.36.01.000
1
9

Номер детали на чертеже:

9

Винт М12Х40

Заводской номер: ГОСТ 11738—66 Количество на модель: 4
ГОСТ 11738—66
4
10

Номер детали на чертеже:

10

Шайба 4

Заводской номер: ГОСТ 6402—70 Количество на модель: 4
ГОСТ 6402—70
4
11

Номер детали на чертеже:

11

Корпус грязесъемника

Заводской номер: 09.36.00.003 Количество на модель: 1
09.36.00.003
1
12

Номер детали на чертеже:

12

Кольцо разрезное

Заводской номер: 00.36.00.005 Количество на модель: 2
00.36.00.005
2
13

Номер детали на чертеже:

13

Грязесъемник

Заводской номер: 09.36.00.004 Количество на модель: 1
09.36.00.004
1
14

Номер детали на чертеже:

14

Втулка

Заводской номер: 09.36.00.001 Количество на модель: 1
09.36.00.001
1
15

Номер детали на чертеже:

15

Шайба защитная

Заводской номер: 09.36.00.007 Количество на модель: 1
09.36.00.007
1
17

Номер детали на чертеже:

17

Шайба защитная

Заводской номер: 09.36.00.006 Количество на модель: 3
09.36.00.006
3
19

Номер детали на чертеже:

19

Крышка передняя

Заводской номер: 09.36.00.002 Количество на модель: 1
09.36.00.002
1
20

Номер детали на чертеже:

20

Шайба защитная

Заводской номер: 09.36.00.008 Количество на модель: 1
09.36.00.008
1
22

Номер детали на чертеже:

22

Шайба

Заводской номер: 02.04.00.015 Количество на модель: 1
02.04.00.015
1
23

Номер детали на чертеже:

23

Упор

Заводской номер: 11.14.00.006 Количество на модель: 2
11.14.00.006
2
24

Номер детали на чертеже:

24

Манжета 90X120

Заводской номер: ГОСТ 6969—64 Количество на модель: 2
ГОСТ 6969—64
2
25

Номер детали на чертеже:

25

Кольцо уплотнительное

Заводской номер: 11.14.00.210 Количество на модель: 1
11.14.00.210
1
26

Номер детали на чертеже:

26

Поршень

Заводской номер: 11.14.00.004 Количество на модель: 1
11.14.00.004
1
