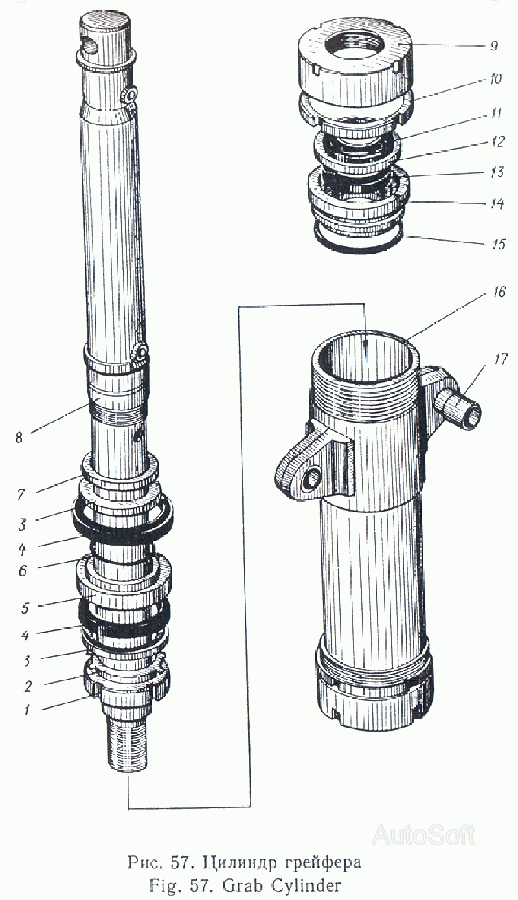

Цилиндр грейфера Э-5015А. Каталог 1997г.

Головка грейфера Э-5015А Бак рабочей жидкости Э-5015А

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
14
16
17

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Гайка

Заводской номер: 02.30.03.004 Количество на модель: 1
02.30.03.004
1
2

Номер детали на чертеже:

2

Шайба стопорная 115X010

Заводской номер: ГОСТ 11872—66 Количество на модель: 1
ГОСТ 11872—66
1
3

Номер детали на чертеже:

3

Упор

Заводской номер: 02.30.03.002 Количество на модель: 2
02.30.03.002
2
4

Номер детали на чертеже:

4

Манжета 150X180

Заводской номер: ГОСТ 6969—54 Количество на модель: 2
ГОСТ 6969—54
2
5

Номер детали на чертеже:

5

Поршень

Заводской номер: 02.30.03.001 Количество на модель: 1
02.30.03.001
1
6

Номер детали на чертеже:

6

Кольцо У-80Х75-2

Заводской номер: ГОСТ 9833—61 Количество на модель: 1
ГОСТ 9833—61
1
7

Номер детали на чертеже:

7

Кольцо

Заводской номер: 02.30.03.003 Количество на модель: 1
02.30.03.003
1
8

Номер детали на чертеже:

8

Шток

Заводской номер: 02.30.03.010 Количество на модель: 1
02.30.03.010
1
9

Номер детали на чертеже:

9

Крышка

Заводской номер: 02.30.03.007 Количество на модель: 2
02.30.03.007
2
10

Номер детали на чертеже:

10

Гайка

Заводской номер: 02.30.03.008 Количество на модель: 2
02.30.03.008
2
11

Номер детали на чертеже:

11

Грязесъемник

Заводской номер: 02.30.03.009 Количество на модель: 2
02.30.03.009
2
12

Номер детали на чертеже:

12

Кольцо

Заводской номер: 02.30.03.006 Количество на модель: 2
02.30.03.006
2
14

Номер детали на чертеже:

14

Направляющая

Заводской номер: 02.30.03.005 Количество на модель: 2
02.30.03.005
2
16

Номер детали на чертеже:

16

Цилиндр

Заводской номер: 02.30.03.020 Количество на модель: 1
02.30.03.020
1
17

Номер детали на чертеже:

17

Втулка

Заводской номер: 02.30.00.008 Количество на модель: 2
02.30.00.008
2
