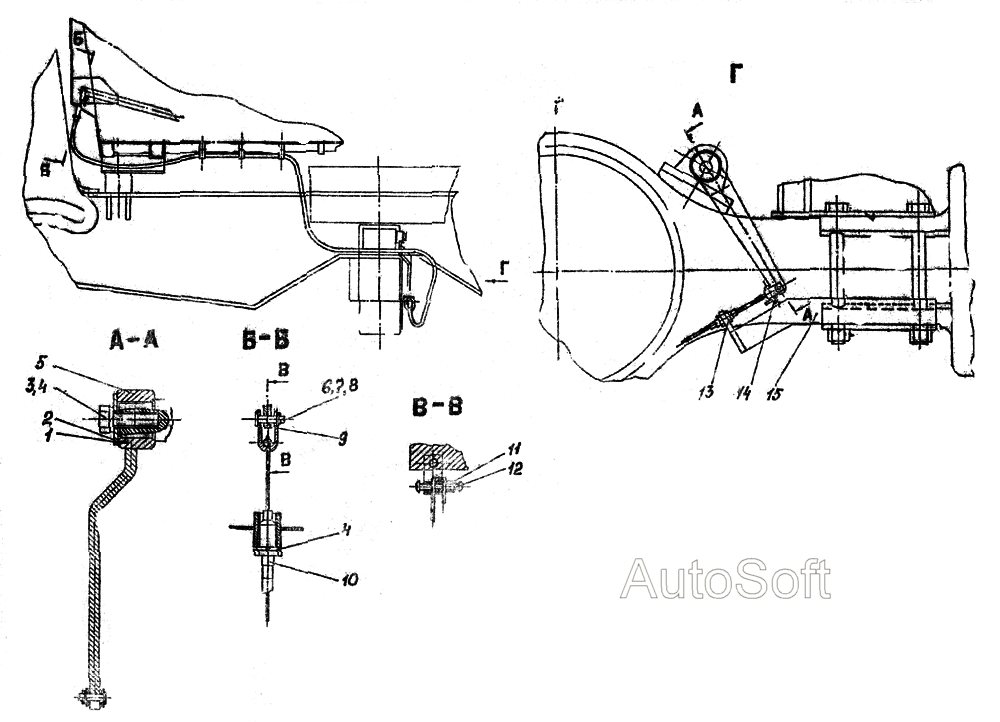

Управление блокировкой дифференциала Атек-999Е. Каталог 2006г.

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
1

Номер детали на чертеже:

1

Штифт

Заводской номер: 3x12 ГОСТ 3128-70 Количество на модель: 1
3x12 ГОСТ 3128-70
1
2

Номер детали на чертеже:

2

Шайба

Заводской номер: 72.0100.501 Количество на модель: 1
72.0100.501
1
3

Номер детали на чертеже:

3

Болт

Заводской номер: M12-6gх20.58.019 ГОСТ 7798-70 Количество на модель: 1
M12-6gх20.58.019 ГОСТ 7798-70
1
4

Номер детали на чертеже:

4

Шайба

Заводской номер: 12.65Г.019 ГОСТ 6402-70 Количество на модель: 2
12.65Г.019 ГОСТ 6402-70
2
512420
САЛЬСКСЕЛЬМАШ
12.65 Г019 12 65Г 019
Код: 512420
Артикул: 12.65 Г019, 12 65Г 019
Под заказ

На складах : Под заказ

Производитель: САЛЬСКСЕЛЬМАШ
5

Номер детали на чертеже:

5

Рычаг

Заводской номер: 72.0100.520 Количество на модель: 1
72.0100.520
1
6

Номер детали на чертеже:

6

Палец

Заводской номер: 02.1204.006 Количество на модель: 2
02.1204.006
2
7

Номер детали на чертеже:

7

Шайба

Заводской номер: 6.04.019 ГОСТ 11371-78 Количество на модель: 2
6.04.019 ГОСТ 11371-78
2
8

Номер детали на чертеже:

8

Шплинт

Заводской номер: 1,6x10.019 ГОСТ 397-79 Количество на модель: 2
1,6x10.019 ГОСТ 397-79
2
9

Номер детали на чертеже:

9

Вилка

Заводской номер: 22.5207.001 Количество на модель: 1
22.5207.001
1
10

Номер детали на чертеже:

10

Тяга

Заводской номер: 72.0100.510 Количество на модель: 1
72.0100.510
1
11

Номер детали на чертеже:

11

Зажим

Заводской номер: 69.5300.008 Количество на модель: 2
69.5300.008
2
12

Номер детали на чертеже:

12

Винт

Заводской номер: BM6-6gx10.58.019 ГОСТ 17473-80 Количество на модель: 4
BM6-6gx10.58.019 ГОСТ 17473-80
4
13

Номер детали на чертеже:

13

Гайка

Заводской номер: M12x1,25-6Н.8.45.019 ГОСТ 6915-70 Количество на модель: 1
M12x1,25-6Н.8.45.019 ГОСТ 6915-70
1
14

Номер детали на чертеже:

14

Вилка

Заводской номер: 22.5207.001-01 Количество на модель: 1
22.5207.001-01
1
15

Номер детали на чертеже:

15

Кронштейн

Заводской номер: 72.0100.530 Количество на модель: 1
72.0100.530
1
