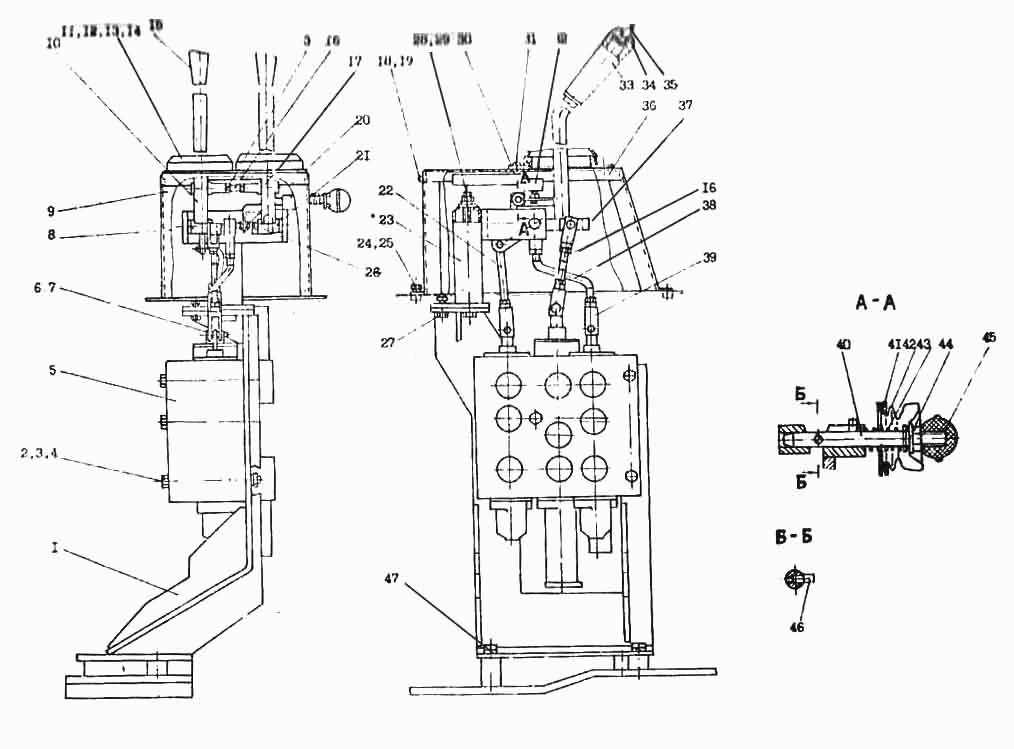

Управление погрузочным оборудованием Атек-2324-1. Каталог 2005г.

Управление экскавационным оборудованием Атек-2324-1 Блок управления Атек-2324-1

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Кронштейн

Заводской номер: 77.0180.100 Количество на модель: 1
77.0180.100
1
2

Номер детали на чертеже:

2

Шайба 10.65Г.019 ГОСТ 6402

Заводской номер: [Шайба 10.65Г.019 ГОСТ 6402] Количество на модель: 8
[Шайба 10.65Г.019 ГОСТ 6402]
8
3

Номер детали на чертеже:

3

Гайка М10-6Н.5.019 ГОСТ 5915

Заводской номер: [Гайка М10-6Н.5.019 ГОСТ 5915] Количество на модель: 5
[Гайка М10-6Н.5.019 ГОСТ 5915]
5
4

Номер детали на чертеже:

4

Болт М10-6gх140.58.019 ГОСТ 7798

Заводской номер: [Болт М10-6gх140.58.019 ГОСТ 7798] Количество на модель: 3
[Болт М10-6gх140.58.019 ГОСТ 7798]
3
5

Номер детали на чертеже:

5

Гидрораспределитель

Заводской номер: 22.9002.000 Количество на модель: 1
22.9002.000
1
6

Номер детали на чертеже:

6

Шплинт 2,5х16.019 ГОСТ 397

Заводской номер: [Шплинт 2,5х16.019 ГОСТ 397] Количество на модель: 5
[Шплинт 2,5х16.019 ГОСТ 397]
5
7

Номер детали на чертеже:

7

Ось

Заводской номер: 15.0260.021 Количество на модель: 4
15.0260.021
4
8

Номер детали на чертеже:

8

Рычаг

Заводской номер: 77.0180.250 Количество на модель: 1
77.0180.250
1
9

Номер детали на чертеже:

9

Кожух

Заводской номер: 66.0180.300 Количество на модель: 1
66.0180.300
1
10

Номер детали на чертеже:

10

Рычаг управления

Заводской номер: 69.0180.230 Количество на модель: 1
69.0180.230
1
11

Номер детали на чертеже:

11

Чехол защитный

Заводской номер: 10.0805.004 Количество на модель: 2
10.0805.004
2
12

Номер детали на чертеже:

12

Пряжка

Заводской номер: 03.5910.008 Количество на модель: 2
03.5910.008
2
13

Номер детали на чертеже:

13

Лента стяжная

Заводской номер: 10.0805.005 Количество на модель: 2
10.0805.005
2
14

Номер детали на чертеже:

14

Шплинт 4х25.019 ГОСТ 397

Заводской номер: [Шплинт 4х25.019 ГОСТ 397] Количество на модель: 2
[Шплинт 4х25.019 ГОСТ 397]
2
15

Номер детали на чертеже:

15

Ручка

Заводской номер: 22.0620.006 Количество на модель: 1
22.0620.006
1
16

Номер детали на чертеже:

16

Тяга

Заводской номер: 77.0180.201 Количество на модель: 1
77.0180.201
1
17

Номер детали на чертеже:

17

Рычаг управления

Заводской номер: 69.0180.230-01 Количество на модель: 1
69.0180.230-01
1
18

Номер детали на чертеже:

18

Винт ВМ5-6gх12.58.019 ГОСТ 17473

Заводской номер: [Винт ВМ5-6gх12.58.019 ГОСТ 17473] Количество на модель: 20
[Винт ВМ5-6gх12.58.019 ГОСТ 17473]
20
19

Номер детали на чертеже:

19

Шайба 5.65Г.019 ГОСТ 6402

Заводской номер: [Шайба 5.65Г.019 ГОСТ 6402] Количество на модель: 7
[Шайба 5.65Г.019 ГОСТ 6402]
7
20

Номер детали на чертеже:

20

Гайка М8-6Н.5.019 ГОСТ 5915

Заводской номер: [Гайка М8-6Н.5.019 ГОСТ 5915] Количество на модель: 6
[Гайка М8-6Н.5.019 ГОСТ 5915]
6
21

Номер детали на чертеже:

21

Рычаг

Заводской номер: 69.0180.240 Количество на модель: 1
69.0180.240
1
22

Номер детали на чертеже:

22

Тяга

Заводской номер: 69.0180.600 Количество на модель: 1
69.0180.600
1
23

Номер детали на чертеже:

23

Стойка

Заводской номер: 69.0180.220 Количество на модель: 1
69.0180.220
1
24

Номер детали на чертеже:

24

Болт М8-6gх20.58.019 ГОСТ 7798

Заводской номер: [Болт М8-6gх20.58.019 ГОСТ 7798] Количество на модель: 4
[Болт М8-6gх20.58.019 ГОСТ 7798]
4
25

Номер детали на чертеже:

25

Шайба 8.65Г.019 ГОСТ 6402

Заводской номер: [Шайба 8.65Г.019 ГОСТ 6402] Количество на модель: 8
[Шайба 8.65Г.019 ГОСТ 6402]
8
26

Номер детали на чертеже:

26

Кольцо А12 ГОСТ 13942

Заводской номер: [Кольцо А12 ГОСТ 13942] Количество на модель: 4
[Кольцо А12 ГОСТ 13942]
4
27

Номер детали на чертеже:

27

Болт М8-6gх30.58.019 ГОСТ 7798

Заводской номер: [Болт М8-6gх30.58.019 ГОСТ 7798] Количество на модель: 3
[Болт М8-6gх30.58.019 ГОСТ 7798]
3
28

Номер детали на чертеже:

28

Шайба

Заводской номер: 77.0180.004 Количество на модель: 1
77.0180.004
1
29

Номер детали на чертеже:

29

Болт

Заводской номер: 69.0180.007 Количество на модель: 1
69.0180.007
1
30

Номер детали на чертеже:

30

Крышка

Заводской номер: 69.0180.500 Количество на модель: 1
69.0180.500
1
31

Номер детали на чертеже:

31

Шайба 5.04.019 ГОСТ 11371

Заводской номер: [Шайба 5.04.019 ГОСТ 11371] Количество на модель: 2
[Шайба 5.04.019 ГОСТ 11371]
2
32

Номер детали на чертеже:

32

Шарнир

Заводской номер: 77.0180.210 Количество на модель: 3
77.0180.210
3
33

Номер детали на чертеже:

33

Ручка

Заводской номер: 22.0620.004 Количество на модель: 1
22.0620.004
1
34

Номер детали на чертеже:

34

Пробка

Заводской номер: 22.0620.005 Количество на модель: 1
22.0620.005
1
35

Номер детали на чертеже:

35

Выключатель ВК 322 ТУ 37.003.402-73

Заводской номер: [Выключатель ВК 322 ТУ 37.003.402-73] Количество на модель: 1
[Выключатель ВК 322 ТУ 37.003.402-73]
1
36

Номер детали на чертеже:

36

Крышка

Заводской номер: 69.0180.400 Количество на модель: 1
69.0180.400
1
37

Номер детали на чертеже:

37

Гайка М10х1,25-6Н.5.019 ГОСТ 5915

Заводской номер: [Гайка М10х1,25-6Н.5.019 ГОСТ 5915] Количество на модель: 7
[Гайка М10х1,25-6Н.5.019 ГОСТ 5915]
7
38

Номер детали на чертеже:

38

Тяга

Заводской номер: 69.0180.008 Количество на модель: 1
69.0180.008
1
39

Номер детали на чертеже:

39

Вилка

Заводской номер: 05.0510.013 Количество на модель: 5
05.0510.013
5
40

Номер детали на чертеже:

40

Шток

Заводской номер: [Шток] Количество на модель: 1
[Шток]
1
41

Номер детали на чертеже:

41

Пластина

Заводской номер: 69.0180.009 Количество на модель: 1
69.0180.009
1
42

Номер детали на чертеже:

42

Чехол

Заводской номер: 18.0700.044 Количество на модель: 1
18.0700.044
1
43

Номер детали на чертеже:

43

Пружина

Заводской номер: 69.0180.006 Количество на модель: 1
69.0180.006
1
44

Номер детали на чертеже:

44

Шайба 10.04.019 ГОСТ 13371

Заводской номер: [Шайба 10.04.019 ГОСТ 13371] Количество на модель: 2
[Шайба 10.04.019 ГОСТ 13371]
2
45

Номер детали на чертеже:

45

Ручка 7062-0327

Заводской номер: А31.0105.01 Количество на модель: 1
А31.0105.01
1
46

Номер детали на чертеже:

46

Винт

Заводской номер: 69.0180.005 Количество на модель: 1
69.0180.005
1
47

Номер детали на чертеже:

47

Болт М10-6gх30.58.019 ГОСТ 7798

Заводской номер: [Болт М10-6gх30.58.019 ГОСТ 7798] Количество на модель: 4
[Болт М10-6gх30.58.019 ГОСТ 7798]
4
