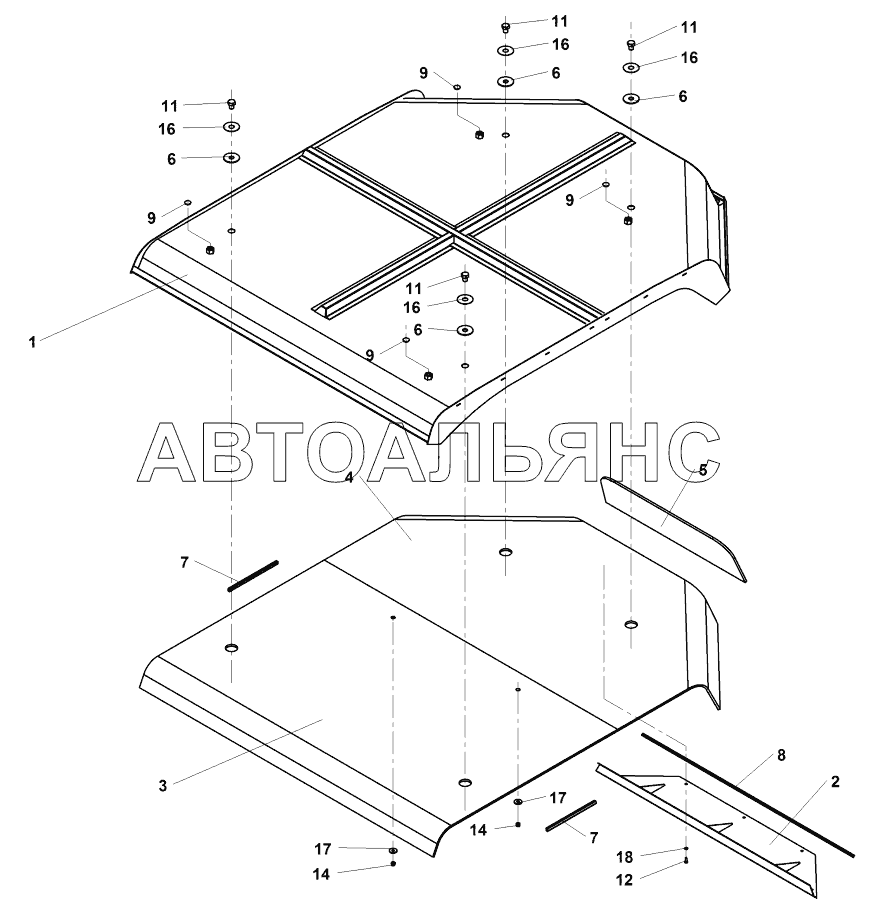

Roof AV 70X. Каталог 2013г.

Railing AV 70X Equipment cover AV 70X

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Roof

Заводской номер: 4-09300A Количество на модель: 1
4-09300A
1
1

Номер детали на чертеже:

1

Roof

Заводской номер: 4-09301A Количество на модель: 1
4-09301A
1
2

Номер детали на чертеже:

2

Shelf

Заводской номер: 4-09315A Количество на модель: 1
4-09315A
1
3

Номер детали на чертеже:

3

Insulation

Заводской номер: 4-09307A Количество на модель: 1
4-09307A
1
4

Номер детали на чертеже:

4

Insulation

Заводской номер: 4-09308A Количество на модель: 1
4-09308A
1
5

Номер детали на чертеже:

5

Insulation

Заводской номер: 4-09309A Количество на модель: 1
4-09309A
1
6

Номер детали на чертеже:

6

Washer

Заводской номер: 4-06154A Количество на модель: 4
4-06154A
4
7

Номер детали на чертеже:

7

Rubber profile

Заводской номер: 4-11354A Количество на модель: 2
4-11354A
2
8

Номер детали на чертеже:

8

Rubber profile

Заводской номер: 4-11355A Количество на модель: 1
4-11355A
1
9

Номер детали на чертеже:

9

Plug

Заводской номер: 4-5358570060 Количество на модель: 4
4-5358570060
4
11

Номер детали на чертеже:

11

Hexagon head screw

Заводской номер: 4-3002516020 Количество на модель: 4
4-3002516020
4
12

Номер детали на чертеже:

12

Hexagon head screw

Заводской номер: 4-3002506016 Количество на модель: 5
4-3002506016
5
14

Номер детали на чертеже:

14

Nut

Заводской номер: 4-3149200080 Количество на модель: 2
4-3149200080
2
16

Номер детали на чертеже:

16

ШАЙБА

Заводской номер: 4-3172700180 Количество на модель: 4
4-3172700180
4
17

Номер детали на чертеже:

17

Washer

Заводской номер: 4-3172700090 Количество на модель: 2
4-3172700090
2
18

Номер детали на чертеже:

18

Spring washer

Заводской номер: 4-3900017060 Количество на модель: 5
4-3900017060
5
