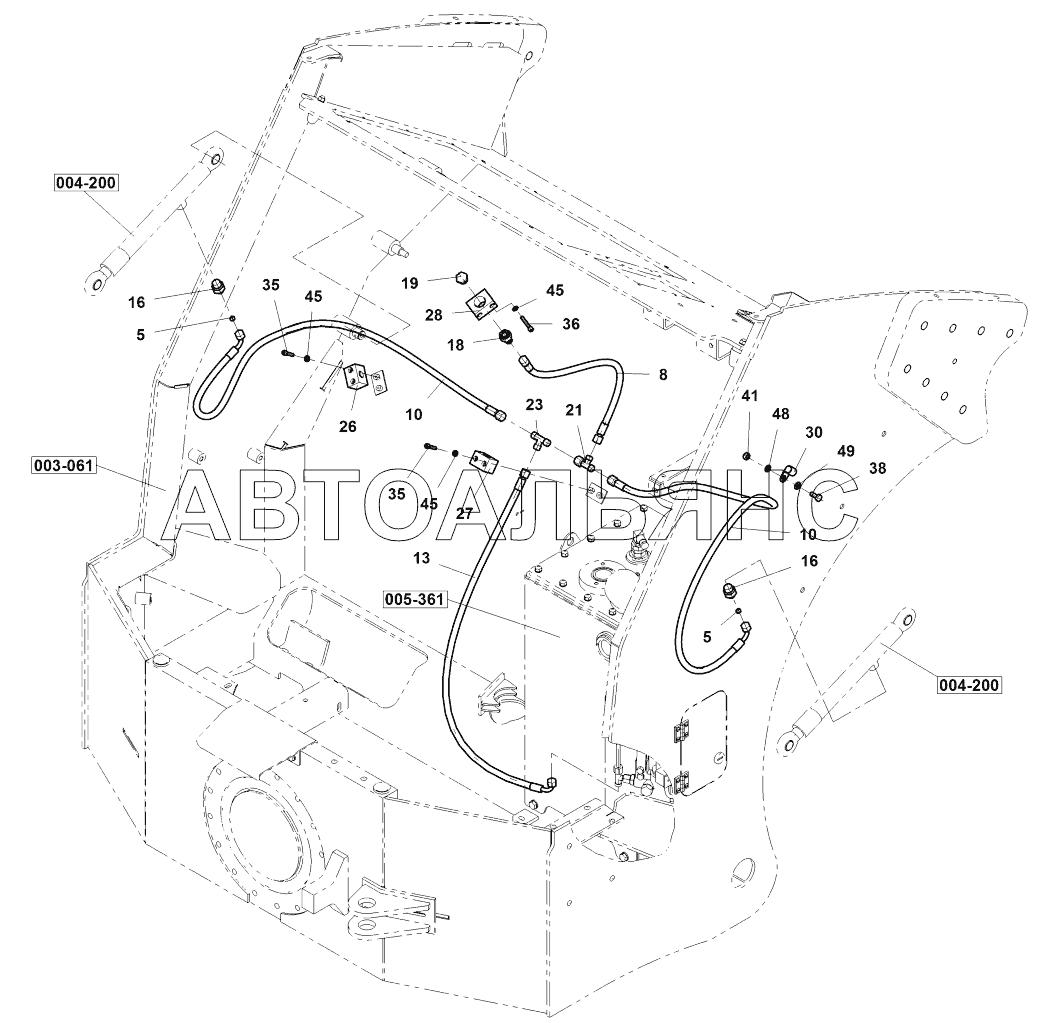

Lifting hydraulics AV 70X. Каталог 2013г.

Cooling hydraulics AV 70X Electrical system AV 70X

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Lifting hydraulics

Заводской номер: 4-11193A Количество на модель: 1
4-11193A
1
5

Номер детали на чертеже:

5

Diaphragm

Заводской номер: 4-440553 Количество на модель: 2
4-440553
2
8

Номер детали на чертеже:

8

Hydraulic hose

Заводской номер: 4-5160572310 Количество на модель: 1
4-5160572310
1
10

Номер детали на чертеже:

10

Hydraulic hose

Заводской номер: 4-5160572376 Количество на модель: 2
4-5160572376
2
13

Номер детали на чертеже:

13

Hydraulic hose

Заводской номер: 4-5160572375 Количество на модель: 1
4-5160572375
1
16

Номер детали на чертеже:

16

Connector

Заводской номер: 4-5160650127 Количество на модель: 2
4-5160650127
2
18

Номер детали на чертеже:

18

Reduction

Заводской номер: 4-5160670128 Количество на модель: 1
4-5160670128
1
19

Номер детали на чертеже:

19

ПРОБКА

Заводской номер: 4-5160670107 Количество на модель: 1
4-5160670107
1
21

Номер детали на чертеже:

21

L-connection

Заводской номер: 4-5160660078 Количество на модель: 1
4-5160660078
1
23

Номер детали на чертеже:

23

T-socket

Заводской номер: 4-5160660126 Количество на модель: 1
4-5160660126
1
26

Номер детали на чертеже:

26

Sleeve

Заводской номер: 4-5358050094 Количество на модель: 1
4-5358050094
1
27

Номер детали на чертеже:

27

Sleeve

Заводской номер: 4-5358050044 Количество на модель: 1
4-5358050044
1
28

Номер детали на чертеже:

28

Clip

Заводской номер: 4-5160580009 Количество на модель: 1
4-5160580009
1
30

Номер детали на чертеже:

30

Clip

Заводской номер: 4-5160571136 Количество на модель: 1
4-5160571136
1
35

Номер детали на чертеже:

35

Socket head cap screw

Заводской номер: 4-3114306028 Количество на модель: 4
4-3114306028
4
36

Номер детали на чертеже:

36

Socket head cap screw

Заводской номер: 4-3114306035 Количество на модель: 2
4-3114306035
2
38

Номер детали на чертеже:

38

Hexagon head screw

Заводской номер: 4-3002508020 Количество на модель: 1
4-3002508020
1
41

Номер детали на чертеже:

41

Hexagon nut

Заводской номер: 4-3048500080 Количество на модель: 1
4-3048500080
1
45

Номер детали на чертеже:

45

Washer

Заводской номер: 4-3170200064 Количество на модель: 6
4-3170200064
6
48

Номер детали на чертеже:

48

Spring washer

Заводской номер: 4-3900017080 Количество на модель: 1
4-3900017080
1
49

Номер детали на чертеже:

49

Washer

Заводской номер: 4-3170200084 Количество на модель: 1
4-3170200084
1
