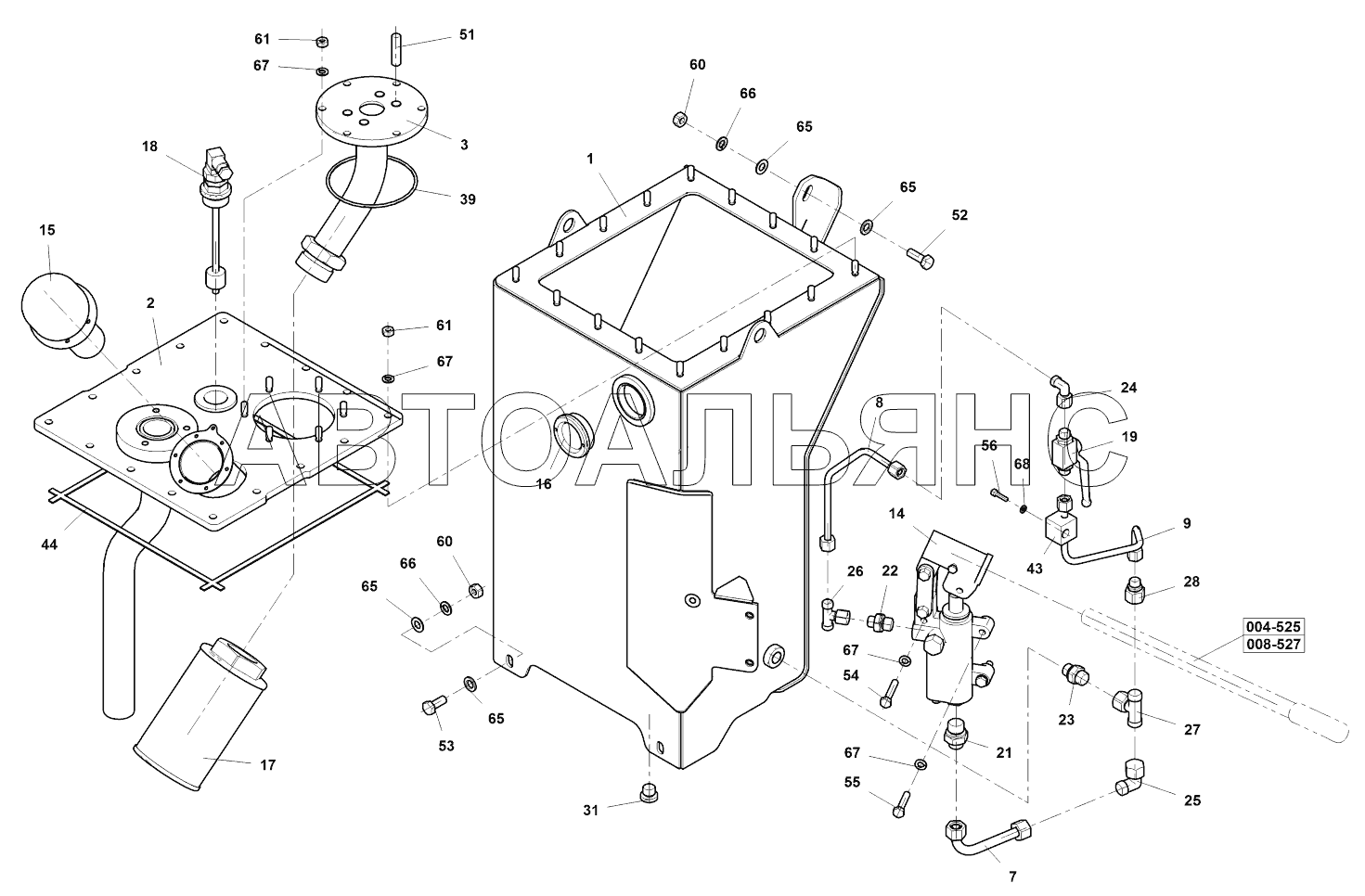

Hydraulic oil tank AV 70X. Каталог 2013г.

Cube AV 70X Steering hydraulics AV 70X

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Hydraulic oil tank

Заводской номер: 4-07784A Количество на модель: 1
4-07784A
1
1

Номер детали на чертеже:

1

Tank

Заводской номер: 4-07785A Количество на модель: 1
4-07785A
1
2

Номер детали на чертеже:

2

Cover

Заводской номер: 4-07789A Количество на модель: 1
4-07789A
1
3

Номер детали на чертеже:

3

Intake flange

Заводской номер: 4-07791A Количество на модель: 1
4-07791A
1
7

Номер детали на чертеже:

7

Pipe

Заводской номер: 4-12356A Количество на модель: 1
4-12356A
1
8

Номер детали на чертеже:

8

Pipe

Заводской номер: 4-12358A Количество на модель: 1
4-12358A
1
9

Номер детали на чертеже:

9

Pipe

Заводской номер: 4-12359A Количество на модель: 1
4-12359A
1
14

Номер детали на чертеже:

14

Hand pump

Заводской номер: 4-5451080151 Количество на модель: 1
4-5451080151
1
15

Номер детали на чертеже:

15

Filler neck

Заводской номер: 4-5358500002 Количество на модель: 1
4-5358500002
1
16

Номер детали на чертеже:

16

Inspection glass

Заводской номер: 4-5536860012 Количество на модель: 1
4-5536860012
1
17

Номер детали на чертеже:

17

Strainer

Заводской номер: 4-5451050018 Количество на модель: 1
4-5451050018
1
18

Номер детали на чертеже:

18

Level sensor

Заводской номер: 4-5451050088 Количество на модель: 1
4-5451050088
1
19

Номер детали на чертеже:

19

Ball cock

Заводской номер: 4-5160650159 Количество на модель: 1
4-5160650159
1
21

Номер детали на чертеже:

21

Screwed connection

Заводской номер: 4-5160650038 Количество на модель: 1
4-5160650038
1
22

Номер детали на чертеже:

22

Connector

Заводской номер: 4-5160650139 Количество на модель: 1
4-5160650139
1
23

Номер детали на чертеже:

23

Screwed connection

Заводской номер: 4-5160650059 Количество на модель: 1
4-5160650059
1
24

Номер детали на чертеже:

24

Adjustable male stud run

Заводской номер: 4-5160670076 Количество на модель: 1
4-5160670076
1
25

Номер детали на чертеже:

25

Screwed connection

Заводской номер: 4-5160670028 Количество на модель: 1
4-5160670028
1
26

Номер детали на чертеже:

26

T-socket

Заводской номер: 4-5160660091 Количество на модель: 1
4-5160660091
1
27

Номер детали на чертеже:

27

T-connection

Заводской номер: 4-5160670066 Количество на модель: 1
4-5160670066
1
28

Номер детали на чертеже:

28

Reduction

Заводской номер: 4-5160670128 Количество на модель: 1
4-5160670128
1
31

Номер детали на чертеже:

31

Plug

Заводской номер: 4-5160670034 Количество на модель: 1
4-5160670034
1
39

Номер детали на чертеже:

39

O-ring

Заводской номер: 4-6160142207 Количество на модель: 1
4-6160142207
1
43

Номер детали на чертеже:

43

Sleeve

Заводской номер: 4-5358050068 Количество на модель: 1
4-5358050068
1
44

Номер детали на чертеже:

44

Sealing tape

Заводской номер: 4-5422250006 Количество на модель:
4-5422250006
51

Номер детали на чертеже:

51

Stud bolt

Заводской номер: 4-3030512030 Количество на модель: 4
4-3030512030
4
52

Номер детали на чертеже:

52

Hexagon head screw

Заводской номер: 4-3002510030 Количество на модель: 1
4-3002510030
1
53

Номер детали на чертеже:

53

Hexagon head screw

Заводской номер: 4-3002510025 Количество на модель: 2
4-3002510025
2
54

Номер детали на чертеже:

54

Hexagon head screw

Заводской номер: 4-3002508045 Количество на модель: 1
4-3002508045
1
55

Номер детали на чертеже:

55

БОЛТ

Заводской номер: 4-3002508040 Количество на модель: 2
4-3002508040
2
56

Номер детали на чертеже:

56

Socket head cap screw

Заводской номер: 4-3114305020 Количество на модель: 1
4-3114305020
1
60

Номер детали на чертеже:

60

Hexagon nut

Заводской номер: 4-3048500100 Количество на модель: 3
4-3048500100
3
61

Номер детали на чертеже:

61

Hexagon nut

Заводской номер: 4-3048500080 Количество на модель: 22
4-3048500080
22
65

Номер детали на чертеже:

65

Washer

Заводской номер: 4-3170600100 Количество на модель: 6
4-3170600100
6
66

Номер детали на чертеже:

66

Spring washer

Заводской номер: 4-3900017100 Количество на модель: 3
4-3900017100
3
67

Номер детали на чертеже:

67

Spring washer

Заводской номер: 4-3900017080 Количество на модель: 25
4-3900017080
25
68

Номер детали на чертеже:

68

Washer

Заводской номер: 4-3170200053 Количество на модель: 1
4-3170200053
1
