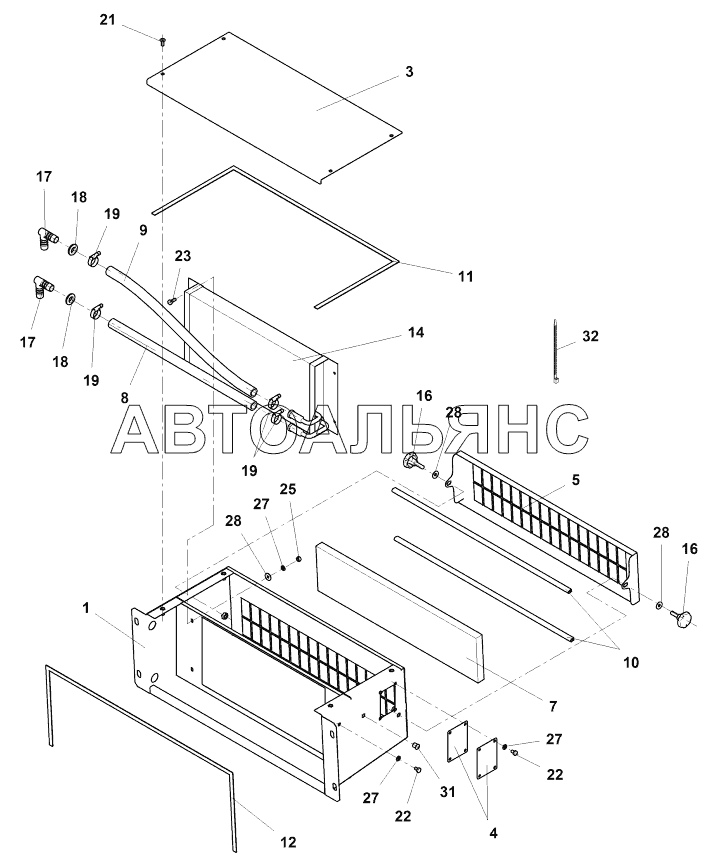

Housing AV 70X. Каталог 2013г.

Heating AV 70X Hydraulic AV 70X

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Housing

Заводской номер: 4-12779 Количество на модель: 1
4-12779
1
1

Номер детали на чертеже:

1

Housing

Заводской номер: 4-12793 Количество на модель: 1
4-12793
1
3

Номер детали на чертеже:

3

Cover

Заводской номер: 4-12785 Количество на модель: 1
4-12785
1
4

Номер детали на чертеже:

4

Plate

Заводской номер: 4-12787 Количество на модель: 2
4-12787
2
5

Номер детали на чертеже:

5

Cover

Заводской номер: 4-12789 Количество на модель: 1
4-12789
1
7

Номер детали на чертеже:

7

Filter

Заводской номер: 4-12788 Количество на модель: 1
4-12788
1
8

Номер детали на чертеже:

8

Hose

Заводской номер: 4-14211 Количество на модель: 1
4-14211
1
9

Номер детали на чертеже:

9

Hose

Заводской номер: 4-14212 Количество на модель: 1
4-14212
1
10

Номер детали на чертеже:

10

Sealing profile

Заводской номер: 4-14210 Количество на модель: 2
4-14210
2
11

Номер детали на чертеже:

11

Sealing tape

Заводской номер: 4-15458 Количество на модель: 1
4-15458
1
12

Номер детали на чертеже:

12

Sealing tape

Заводской номер: 4-15459 Количество на модель: 1
4-15459
1
14

Номер детали на чертеже:

14

Heat exchanger

Заводской номер: 1195343 Количество на модель: 1
1195343
1
16

Номер детали на чертеже:

16

Screw

Заводской номер: 4-6150090305 Количество на модель: 2
4-6150090305
2
17

Номер детали на чертеже:

17

МУФТА

Заводской номер: 4-5531020060 Количество на модель: 2
4-5531020060
2
18

Номер детали на чертеже:

18

Leadthrough

Заводской номер: 4-6160100162 Количество на модель: 2
4-6160100162
2
19

Номер детали на чертеже:

19

Hose clamp

Заводской номер: 4-5531020003 Количество на модель: 4
4-5531020003
4
21

Номер детали на чертеже:

21

Countersunk screw

Заводской номер: 4-3799106016 Количество на модель: 4
4-3799106016
4
22

Номер детали на чертеже:

22

Hexagon head screw

Заводской номер: 4-3002506010 Количество на модель: 5
4-3002506010
5
23

Номер детали на чертеже:

23

Hexagon head screw

Заводской номер: 4-3002506016 Количество на модель: 4
4-3002506016
4
25

Номер детали на чертеже:

25

Hexagon nut

Заводской номер: 4-3048500060 Количество на модель: 4
4-3048500060
4
27

Номер детали на чертеже:

27

Spring washer

Заводской номер: 4-3900017060 Количество на модель: 9
4-3900017060
9
28

Номер детали на чертеже:

28

Washer

Заводской номер: 4-3172900066 Количество на модель: 6
4-3172900066
6
31

Номер детали на чертеже:

31

Plug

Заводской номер: 4-5358570001 Количество на модель: 1
4-5358570001
1
32

Номер детали на чертеже:

32

Staple strip

Заводской номер: 4-6150051016 Количество на модель: 8
4-6150051016
8
