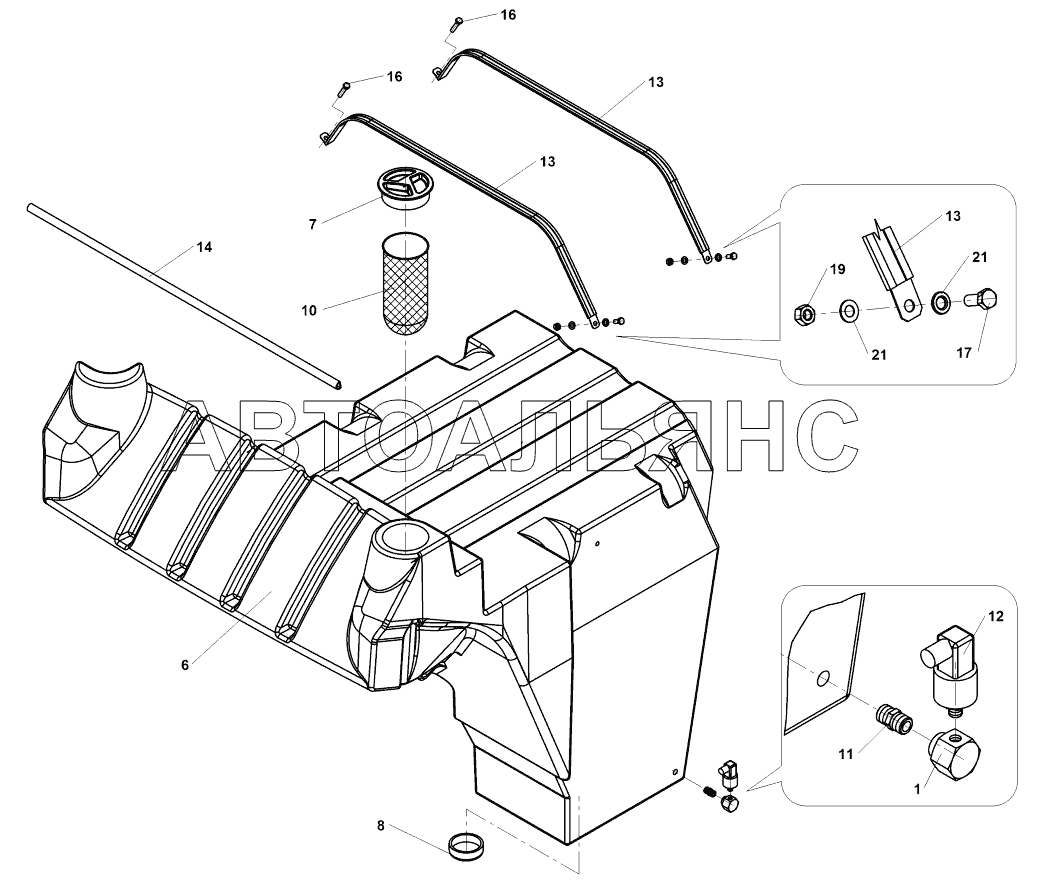

Water tank AV 70X. Каталог 2013г.

Tank cap AV 70X Spraying AV 70X

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Tank

Заводской номер: 4-08726A Количество на модель: 1
4-08726A
1
1

Номер детали на чертеже:

1

Cube

Заводской номер: 4-12266A Количество на модель: 1
4-12266A
1
6

Номер детали на чертеже:

6

Water tank

Заводской номер: 4-6150050169 Количество на модель: 1
4-6150050169
1
7

Номер детали на чертеже:

7

Plug

Заводской номер: 4-8300750393 Количество на модель: 1
4-8300750393
1
8

Номер детали на чертеже:

8

Plug

Заводской номер: 4-8300750409 Количество на модель: 1
4-8300750409
1
10

Номер детали на чертеже:

10

Water filter

Заводской номер: 4-6580050006 Количество на модель: 1
4-6580050006
1
11

Номер детали на чертеже:

11

ВСТАВКА

Заводской номер: 4-5325110010 Количество на модель: 1
4-5325110010
1
12

Номер детали на чертеже:

12

Pressure sensor

Заводской номер: 4-5358120028 Количество на модель: 1
4-5358120028
1
13

Номер детали на чертеже:

13

Lashing belt

Заводской номер: 4-5531020079 Количество на модель: 2
4-5531020079
2
14

Номер детали на чертеже:

14

Profile

Заводской номер: 4-6150020023 Количество на модель: 1.2
4-6150020023
1.2
16

Номер детали на чертеже:

16

Socket head cap screw

Заводской номер: 4-3114310090 Количество на модель: 2
4-3114310090
2
17

Номер детали на чертеже:

17

Hexagon head screw

Заводской номер: 4-3002510025 Количество на модель: 2
4-3002510025
2
19

Номер детали на чертеже:

19

Hexagon nut

Заводской номер: 4-3048500100 Количество на модель: 2
4-3048500100
2
21

Номер детали на чертеже:

21

Washer

Заводской номер: 4-3170600100 Количество на модель: 4
4-3170600100
4
