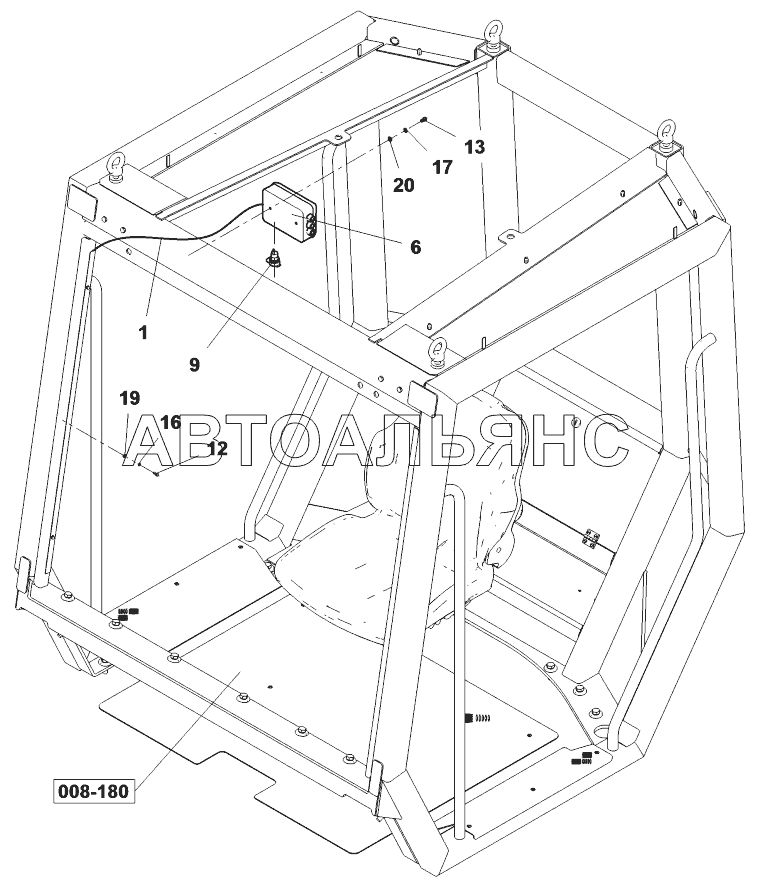

Platform wiring AV 70X. Каталог 2013г.

Tread AV 70X Warning light - cab AV 70X

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Platform

Заводской номер: 4-325090 Количество на модель: 1
4-325090
1
1

Номер детали на чертеже:

1

Cable harness

Заводской номер: 4-325091 Количество на модель: 1
4-325091
1
6

Номер детали на чертеже:

6

Box

Заводской номер: 4-443731 Количество на модель: 1
4-443731
1
9

Номер детали на чертеже:

9

Socket

Заводской номер: 4-5358010411 Количество на модель: 1
4-5358010411
1
12

Номер детали на чертеже:

12

Hexagon head screw

Заводской номер: 4-3110304012 Количество на модель: 3
4-3110304012
3
13

Номер детали на чертеже:

13

Socket head cap screw

Заводской номер: 4-3113105016 Количество на модель: 2
4-3113105016
2
16

Номер детали на чертеже:

16

Serrated lock washer

Заводской номер: 4-3174500043 Количество на модель: 3
4-3174500043
3
17

Номер детали на чертеже:

17

Serrated lock washer

Заводской номер: 4-3174500053 Количество на модель: 2
4-3174500053
2
19

Номер детали на чертеже:

19

Washer

Заводской номер: 4-3170200043 Количество на модель: 3
4-3170200043
3
20

Номер детали на чертеже:

20

Washer

Заводской номер: 4-3170200053 Количество на модель: 2
4-3170200053
2
