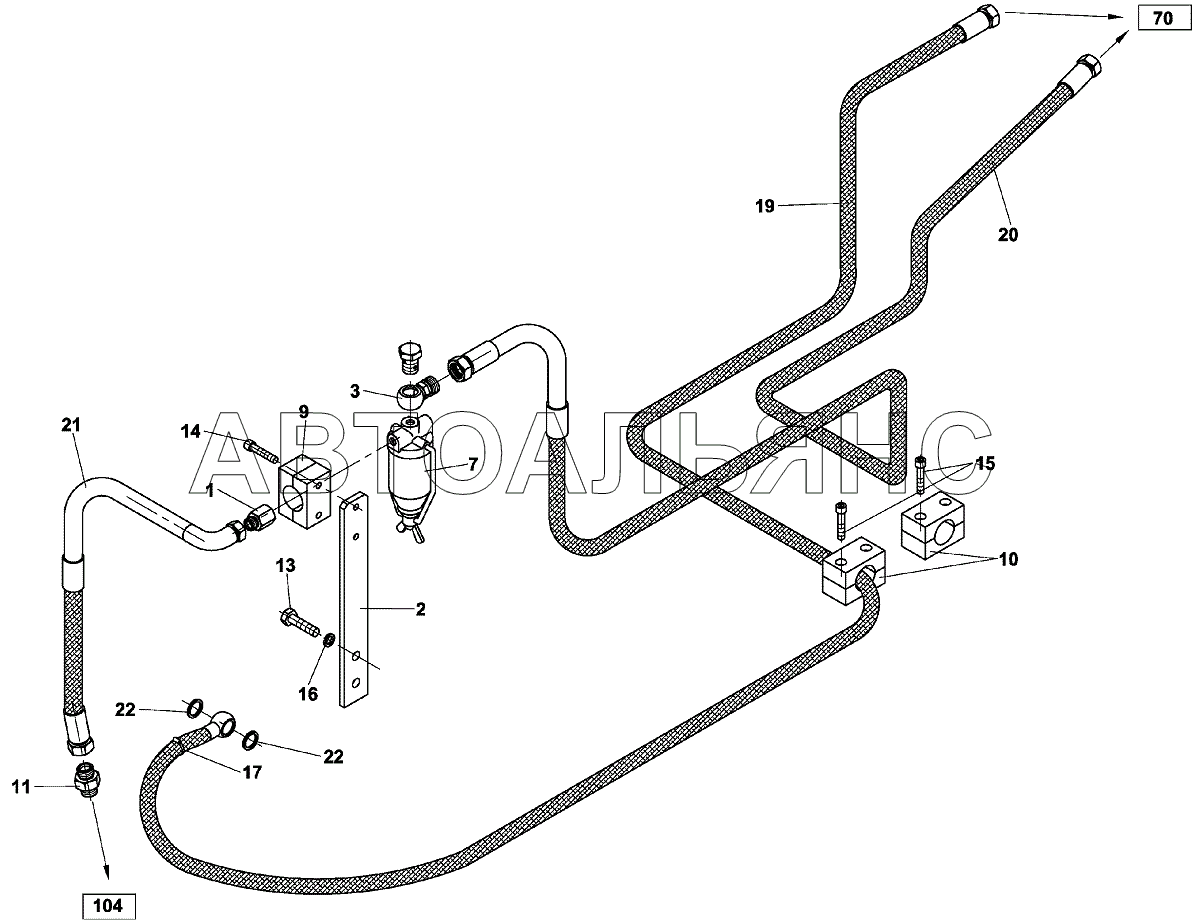

ПОДВОД ТОПЛИВА;FUEL SUPPLY AP 240. Каталог 2011г.

РЕСЕРВУАР;EQUALIZER TANK AP 240 ПРОПЕЛЛЕР;PROPELLER AP 240

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

ПОДВОД ТОПЛИВА

Заводской номер: 4-208675 Количество на модель: 1
4-208675
1
1

Номер детали на чертеже:

1

МУФТА

Заводской номер: 4-438089 Количество на модель: 1
4-438089
1
2

Номер детали на чертеже:

2

ДЕРЖАВКА

Заводской номер: 4-435674 Количество на модель: 1
4-435674
1
3

Номер детали на чертеже:

3

ПРИСОЕДИНЕНИЕ

Заводской номер: 4-434160 Количество на модель: 1
4-434160
1
7

Номер детали на чертеже:

7

ФИЛЬТР ТОПЛИВНЫЙ

Заводской номер: 4-5358010058 Количество на модель: 1
4-5358010058
1
9

Номер детали на чертеже:

9

Clip

Заводской номер: 4-5160580009 Количество на модель: 1
4-5160580009
1
10

Номер детали на чертеже:

10

Sleeve

Заводской номер: 4-5358050024 Количество на модель: 4
4-5358050024
4
11

Номер детали на чертеже:

11

МУФТА

Заводской номер: 4-5160650119 Количество на модель: 1
4-5160650119
1
13

Номер детали на чертеже:

13

Hexagon head screw

Заводской номер: 4-3002508016 Количество на модель: 2
4-3002508016
2
14

Номер детали на чертеже:

14

Socket head cap screw

Заводской номер: 4-3114306035 Количество на модель: 2
4-3114306035
2
15

Номер детали на чертеже:

15

Socket head cap screw

Заводской номер: 4-3114306028 Количество на модель: 8
4-3114306028
8
16

Номер детали на чертеже:

16

Lock washer

Заводской номер: 4-3174000082 Количество на модель: 2
4-3174000082
2
17

Номер детали на чертеже:

17

Hose clamp

Заводской номер: 4-5531020002 Количество на модель: 1
4-5531020002
1
19

Номер детали на чертеже:

19

ШЛАНГ

Заводской номер: 4-5160571614 Количество на модель: 1
4-5160571614
1
20

Номер детали на чертеже:

20

ШЛАНГ

Заводской номер: 4-5160571597 Количество на модель: 1
4-5160571597
1
21

Номер детали на чертеже:

21

ШЛАНГ

Заводской номер: 4-5160571618 Количество на модель: 1
4-5160571618
1
22

Номер детали на чертеже:

22

Sealing ring

Заводской номер: 4-6090010412 Количество на модель: 2
4-6090010412
2
