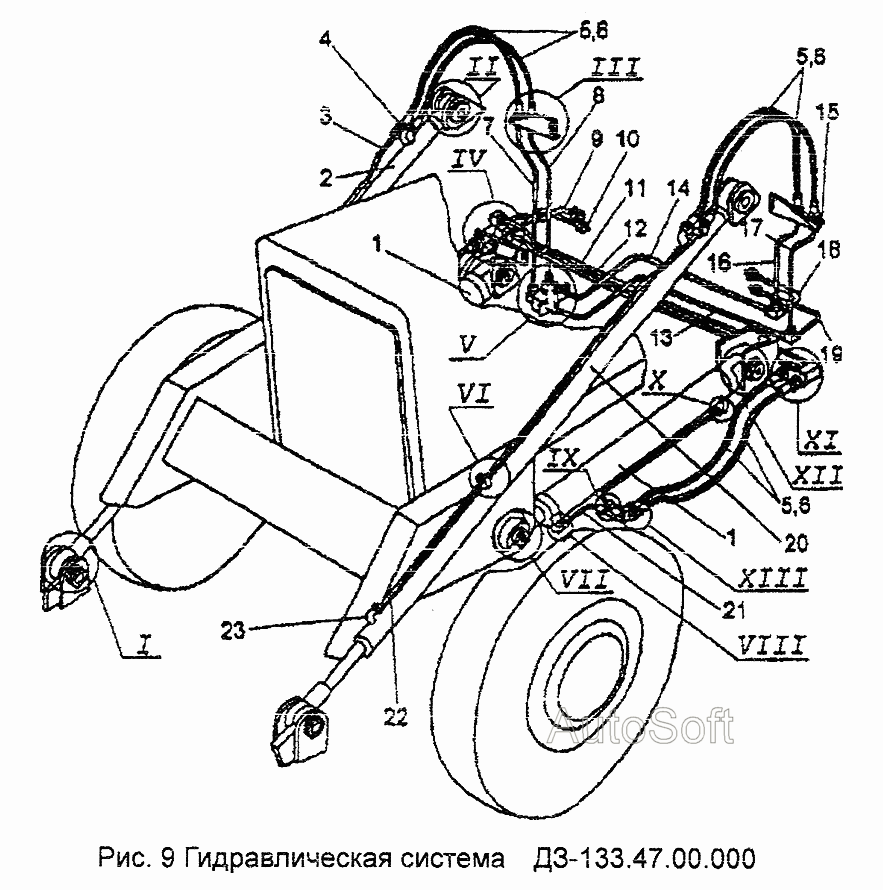

Гидравлическая система Амкодор-91 (ДЗ-133ЭЦ). Каталог 2006г.

Гидравлическая система Амкодор-91 (ДЗ-133ЭЦ) Гидравлическая система Амкодор-91 (ДЗ-133ЭЦ)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Гидроцилиндр

Заводской номер: У4564.200.000-32 Количество на модель: 2
У4564.200.000-32
2
2

Номер детали на чертеже:

2

Гидроцилиндр

Заводской номер: ДЗ-133.45.03.000 Количество на модель: 1
ДЗ-133.45.03.000
1
3

Номер детали на чертеже:

3

Трубопровод

Заводской номер: ДЗ-133.45.00.160 Количество на модель: 2
ДЗ-133.45.00.160
2
4

Номер детали на чертеже:

4

Контргайка

Заводской номер: М22Х1,5.15803 Количество на модель: 4
М22Х1,5.15803
4
5

Номер детали на чертеже:

5

Рукав

Заводской номер: РВД12х650Т.22-4756 Количество на модель: 8
РВД12х650Т.22-4756
8
6

Номер детали на чертеже:

6

Рукав

Заводской номер: РВД12х650У.22-4756 Количество на модель: 8
РВД12х650У.22-4756
8
7

Номер детали на чертеже:

7

Трубопровод

Заводской номер: ДЗ-133.45.00.100 Количество на модель: 1
ДЗ-133.45.00.100
1
8

Номер детали на чертеже:

8

Трубопровод

Заводской номер: ДЗ-133.45.00.090 Количество на модель: 1
ДЗ-133.45.00.090
1
9

Номер детали на чертеже:

9

Трубопровод

Заводской номер: ДЗ-133.45.00.070 Количество на модель: 1
ДЗ-133.45.00.070
1
10

Номер детали на чертеже:

10

Трубопровод

Заводской номер: ДЗ-133.45.00.080 Количество на модель: 1
ДЗ-133.45.00.080
1
11

Номер детали на чертеже:

11

Трубопровод

Заводской номер: ДЗ-133.47.00.030 Количество на модель: 1
ДЗ-133.47.00.030
1
12

Номер детали на чертеже:

12

Трубопровод

Заводской номер: ДЗ-133.47.00.040 Количество на модель: 1
ДЗ-133.47.00.040
1
13

Номер детали на чертеже:

13

Трубопровод

Заводской номер: ДЗ-133.45.00.110 Количество на модель: 1
ДЗ-133.45.00.110
1
14

Номер детали на чертеже:

14

Трубопровод

Заводской номер: ДЗ-133.45.00.120 Количество на модель: 1
ДЗ-133.45.00.120
1
15

Номер детали на чертеже:

15

Кронштейн

Заводской номер: ДЗ-133.45.00.031-01 Количество на модель: 1
ДЗ-133.45.00.031-01
1
16

Номер детали на чертеже:

16

Трубопровод

Заводской номер: ДЗ-133.45.00.030 Количество на модель: 1
ДЗ-133.45.00.030
1
17

Номер детали на чертеже:

17

Трубопровод

Заводской номер: ДЗ-133.45.00.040 Количество на модель: 1
ДЗ-133.45.00.040
1
18

Номер детали на чертеже:

18

Трубопровод

Заводской номер: ДЗ-133.47.00.010 Количество на модель: 1
ДЗ-133.47.00.010
1
19

Номер детали на чертеже:

19

Трубопровод

Заводской номер: ДЗ-133.47.00.020 Количество на модель: 1
ДЗ-133.47.00.020
1
20

Номер детали на чертеже:

20

Гидроцилиндр

Заводской номер: ДЗ-133.45.03.000-01 Количество на модель: 1
ДЗ-133.45.03.000-01
1
21

Номер детали на чертеже:

21

Трубопровод

Заводской номер: ДЗ-133.48.00.170 Количество на модель: 1
ДЗ-133.48.00.170
1
22

Номер детали на чертеже:

22

Трубопровод

Заводской номер: ДЗ-133.48.00.160 Количество на модель: 1
ДЗ-133.48.00.160
1
23

Номер детали на чертеже:

23

Угольник

Заводской номер: ДЗ-133.45.06.001 Количество на модель: 2
ДЗ-133.45.06.001
2
Гидравлическая система Амкодор-91 (ДЗ-133ЭЦ) Гидравлическая система Амкодор-91 (ДЗ-133ЭЦ)
