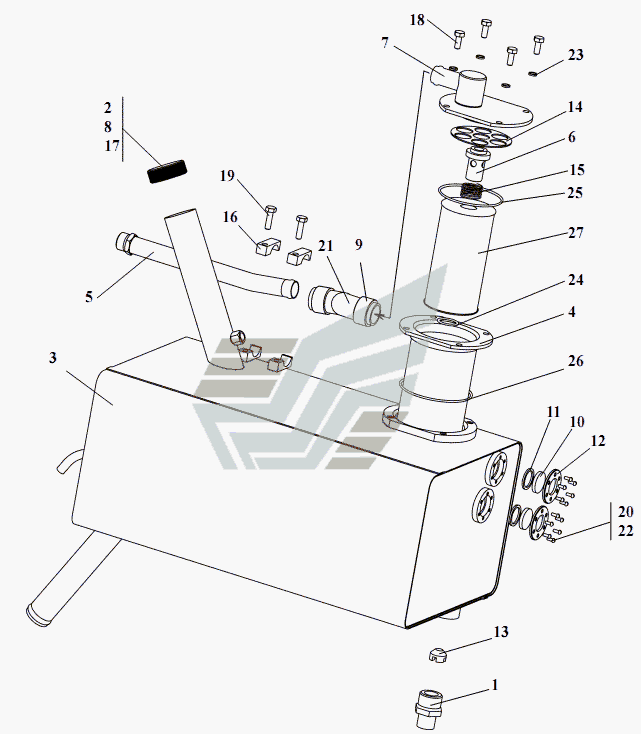

ТО-49.12.01.100-01 Гидробак Амкодор-702. Каталог 2006г.

ТО-49.12.01.000-01 Установка гидробака Амкодор-702 702A.09.00.000 Установка насоса Амкодор-702

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Пробка

Заводской номер: ТО-18.06.01.150 Количество на модель: 1
ТО-18.06.01.150
1
2

Номер детали на чертеже:

2

Фильтр

Заводской номер: ТО-18.06.01.130 Количество на модель: 1
ТО-18.06.01.130
1
3

Номер детали на чертеже:

3

Корпус бака

Заводской номер: ТО-49.12.01.400-01 Количество на модель: 1
ТО-49.12.01.400-01
1
4

Номер детали на чертеже:

4

Корпус фильтра

Заводской номер: ТО-49.12.01.500-01 Количество на модель: 1
ТО-49.12.01.500-01
1
5

Номер детали на чертеже:

5

Коллектор

Заводской номер: ТО-49.12.01.600-01 Количество на модель: 1
ТО-49.12.01.600-01
1
5

Номер детали на чертеже:

5

Трубопровод

Заводской номер: ТО-49.12.01.600-02 Количество на модель:
ТО-49.12.01.600-02
6

Номер детали на чертеже:

6

Клапан

Заводской номер: ТО-49.12.01.700-01 Количество на модель: 1
ТО-49.12.01.700-01
1
7

Номер детали на чертеже:

7

Крышка

Заводской номер: ТО-49.12.01.800-01 Количество на модель: 1
ТО-49.12.01.800-01
1
8

Номер детали на чертеже:

8

Сапун

Заводской номер: У35615-04.020 Количество на модель: 1
У35615-04.020
1
9

Номер детали на чертеже:

9

Зажимы ТОRRО

Заводской номер: 32-50/9-С7W2 Количество на модель: 2
32-50/9-С7W2
2
10

Номер детали на чертеже:

10

Маслоуказатель

Заводской номер: ДЭ-224А.45.19.001 Количество на модель: 2
ДЭ-224А.45.19.001
2
11

Номер детали на чертеже:

11

Прокладка

Заводской номер: ДЭ-224А.45.19.004 Количество на модель: 2
ДЭ-224А.45.19.004
2
12

Номер детали на чертеже:

12

Кольцо

Заводской номер: ДЭ-224А.45.19.007 Количество на модель: 2
ДЭ-224А.45.19.007
2
13

Номер детали на чертеже:

13

Конус

Заводской номер: ТО-18.06.01.111 Количество на модель: 1
ТО-18.06.01.111
1
14

Номер детали на чертеже:

14

Тарелка

Заводской номер: ТО-49.12.01.101-01 Количество на модель: 1
ТО-49.12.01.101-01
1
15

Номер детали на чертеже:

15

Пружина

Заводской номер: ТО-49.12.01.102-01 Количество на модель: 1
ТО-49.12.01.102-01
1
16

Номер детали на чертеже:

16

Колодка верхняя

Заводской номер: ТО-49.12.01.103-01 Количество на модель:
ТО-49.12.01.103-01
17

Номер детали на чертеже:

17

Пробка

Заводской номер: ТО-49.12.01.104-01 Количество на модель: 1
ТО-49.12.01.104-01
1
18

Номер детали на чертеже:

18

Болт

Заводской номер: М10х30.56.0115.7796 Количество на модель: 4
М10х30.56.0115.7796
4
19

Номер детали на чертеже:

19

Болт

Заводской номер: М10х35.56.0115.7796 Количество на модель: 2
М10х35.56.0115.7796
2
20

Номер детали на чертеже:

20

Винт

Заводской номер: ВМ5х16.56.0115.17473 Количество на модель: 12
ВМ5х16.56.0115.17473
12
21

Номер детали на чертеже:

21

Рукав (L=90 мм)

Заводской номер: 32х43-1,6.10362 Количество на модель: 1
32х43-1,6.10362
1
22

Номер детали на чертеже:

22

Шайба

Заводской номер: 5.65Г.0115.6402 Количество на модель: 12
5.65Г.0115.6402
12
23

Номер детали на чертеже:

23

Шайба

Заводской номер: 10.65Г.0115.6402 Количество на модель: 6
10.65Г.0115.6402
6
24

Номер детали на чертеже:

24

Кольцо

Заводской номер: 030-036-36-2-2.9833/18829 Количество на модель: 2
030-036-36-2-2.9833/18829
2
25

Номер детали на чертеже:

25

Кольцо

Заводской номер: 114-120-36-2-2.9833/18829 Количество на модель: 1
114-120-36-2-2.9833/18829
1
26

Номер детали на чертеже:

26

Кольцо

Заводской номер: 130-135-36-2-2.9833/18829 Количество на модель: 1
130-135-36-2-2.9833/18829
1
27

Номер детали на чертеже:

27

Фильтроэлемент

Заводской номер: Реготмас 640-I Количество на модель: 1
Реготмас 640-I
1
