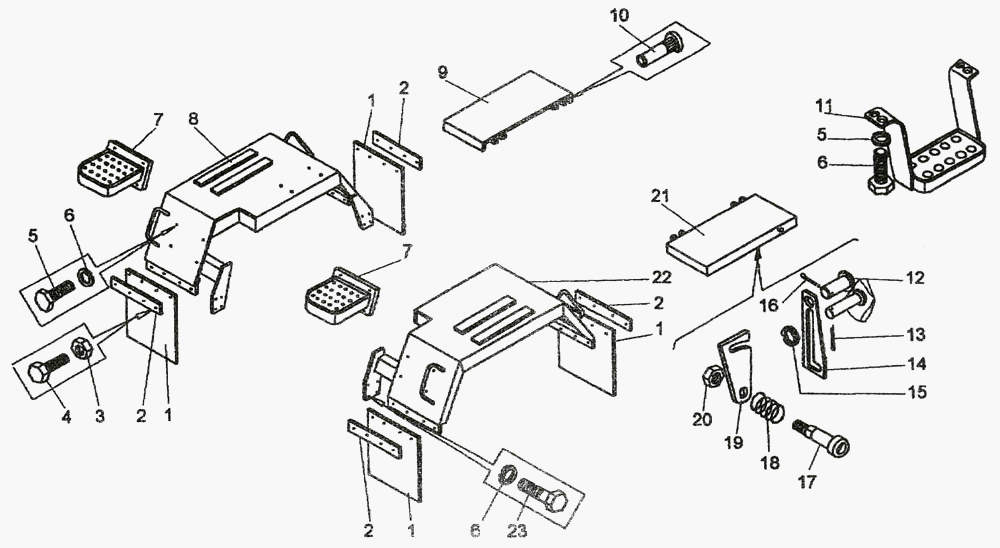

Облицовка Амкодор-327 (ТО-18Д). Каталог 2003г.

Облицовка Амкодор-327 (ТО-18Д) Облицовка Амкодор-327 (ТО-18Д)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Лист

Заводской номер: ТО-18Д.13.09.001 Количество на модель: 4
ТО-18Д.13.09.001
4
2

Номер детали на чертеже:

2

Лист

Заводской номер: ТО-18Д.13.09.002 Количество на модель: 4
ТО-18Д.13.09.002
4
3

Номер детали на чертеже:

3

Гайка

Заводской номер: М6.5916 Количество на модель: 16
М6.5916
16
4

Номер детали на чертеже:

4

Болт

Заводской номер: М6х25.7798 Количество на модель: 16
М6х25.7798
16
5

Номер детали на чертеже:

5

Шайба

Заводской номер: 12.6402 Количество на модель: 32
12.6402
32
6

Номер детали на чертеже:

6

Болт

Заводской номер: М12х20.7796 Количество на модель: 16
М12х20.7796
16
7

Номер детали на чертеже:

7

Подножка

Заводской номер: ТО-18Д.13.08.000 Количество на модель: 2
ТО-18Д.13.08.000
2
8

Номер детали на чертеже:

8

Крыло

Заводской номер: ТО-18Д.13.10.100 Количество на модель: 1
ТО-18Д.13.10.100
1
9

Номер детали на чертеже:

9

Крышка

Заводской номер: ТО-18Д.13.17.000-01 Количество на модель: 1
ТО-18Д.13.17.000-01
1
10

Номер детали на чертеже:

10

Ось

Заводской номер: У7810.7.02.00.401 Количество на модель: 4
У7810.7.02.00.401
4
11

Номер детали на чертеже:

11

Подножка

Заводской номер: ТО-18Д.13.11.000 Количество на модель: 2
ТО-18Д.13.11.000
2
12

Номер детали на чертеже:

12

Ось

Заводской номер: 6-6d11х18.9650 Количество на модель: 2
6-6d11х18.9650
2
13

Номер детали на чертеже:

13

Шплинт

Заводской номер: 2х20.397 Количество на модель: 2
2х20.397
2
14

Номер детали на чертеже:

14

Полоса

Заводской номер: ТО-18Д.13.00.006 Количество на модель: 2
ТО-18Д.13.00.006
2
15

Номер детали на чертеже:

15

Шайба

Заводской номер: 8.11371 Количество на модель: 2
8.11371
2
16

Номер детали на чертеже:

16

Шплинт

Заводской номер: 16х20.397 Количество на модель: 2
16х20.397
2
17

Номер детали на чертеже:

17

Ось

Заводской номер: ТО-18Д.13.00.003 Количество на модель: 2
ТО-18Д.13.00.003
2
18

Номер детали на чертеже:

18

Пружина

Заводской номер: ЛО-16.80.70.201 Количество на модель: 2
ЛО-16.80.70.201
2
19

Номер детали на чертеже:

19

Защелка

Заводской номер: ТО-18Д.13.00.004 Количество на модель: 2
ТО-18Д.13.00.004
2
20

Номер детали на чертеже:

20

Гайка

Заводской номер: М10.5916 Количество на модель: 2
М10.5916
2
21

Номер детали на чертеже:

21

Крышка

Заводской номер: ТО-18Д.13.17.000 Количество на модель: 1
ТО-18Д.13.17.000
1
22

Номер детали на чертеже:

22

Крыло

Заводской номер: ТО-18Д.13.09.100 Количество на модель: 1
ТО-18Д.13.09.100
1
23

Номер детали на чертеже:

23

Болт

Заводской номер: М12х30.7796 Количество на модель: 8
М12х30.7796
8
Облицовка Амкодор-327 (ТО-18Д) Облицовка Амкодор-327 (ТО-18Д)
