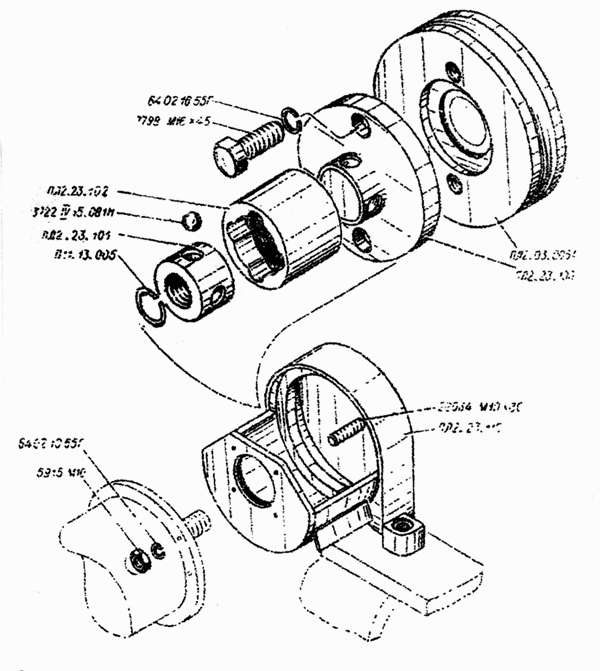

Установка привода насоса ЛТ-65Б. Каталог 1984г.

Установка масляного бака ЛТ-65Б Стрела ЛТ-65Б

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Болт М16х45

Заводской номер: Болт М16х45 [7798] Количество на модель: 2
Болт М16х45 [7798]
2

Номер детали на чертеже:

Шкив коленчатого вала

Заводской номер: ПЛ2.03.006А Количество на модель: 1
ПЛ2.03.006А
1

Номер детали на чертеже:

Шарик БЕГ 22,225

Заводской номер: 3722 Количество на модель: 8
3722
8

Номер детали на чертеже:

Шайба 16 65Г

Заводской номер: Шайба 16 65Г [6402] Количество на модель: 2
Шайба 16 65Г [6402]
2

Номер детали на чертеже:

Шайба 10 65Г

Заводской номер: Шайба 10 65Г [6402] Количество на модель: 4
Шайба 10 65Г [6402]
4

Номер детали на чертеже:

Храповик

Заводской номер: ПЛ2.23.103 Количество на модель: 1
ПЛ2.23.103
1

Номер детали на чертеже:

Муфта

Заводской номер: ПЛ2.23.102 Количество на модель: 1
ПЛ2.23.102
1

Номер детали на чертеже:

Кронштейн

Заводской номер: ПЛ2.23.110 Количество на модель: 1
ПЛ2.23.110
1

Номер детали на чертеже:

Кольцо запорное

Заводской номер: Кольцо запорное [П11.13.005] Количество на модель: 1
Кольцо запорное [П11.13.005]
1

Номер детали на чертеже:

Гайка М10

Заводской номер: Гайка М10 [5815] Количество на модель: 4
Гайка М10 [5815]
4

Номер детали на чертеже:

Втулка

Заводской номер: ПЛ2.23.101 Количество на модель: 1
ПЛ2.23.101
1

Номер детали на чертеже:

Шпилька М10х30

Заводской номер: Шпилька М10х30 [22034] Количество на модель: 4
Шпилька М10х30 [22034]
4
