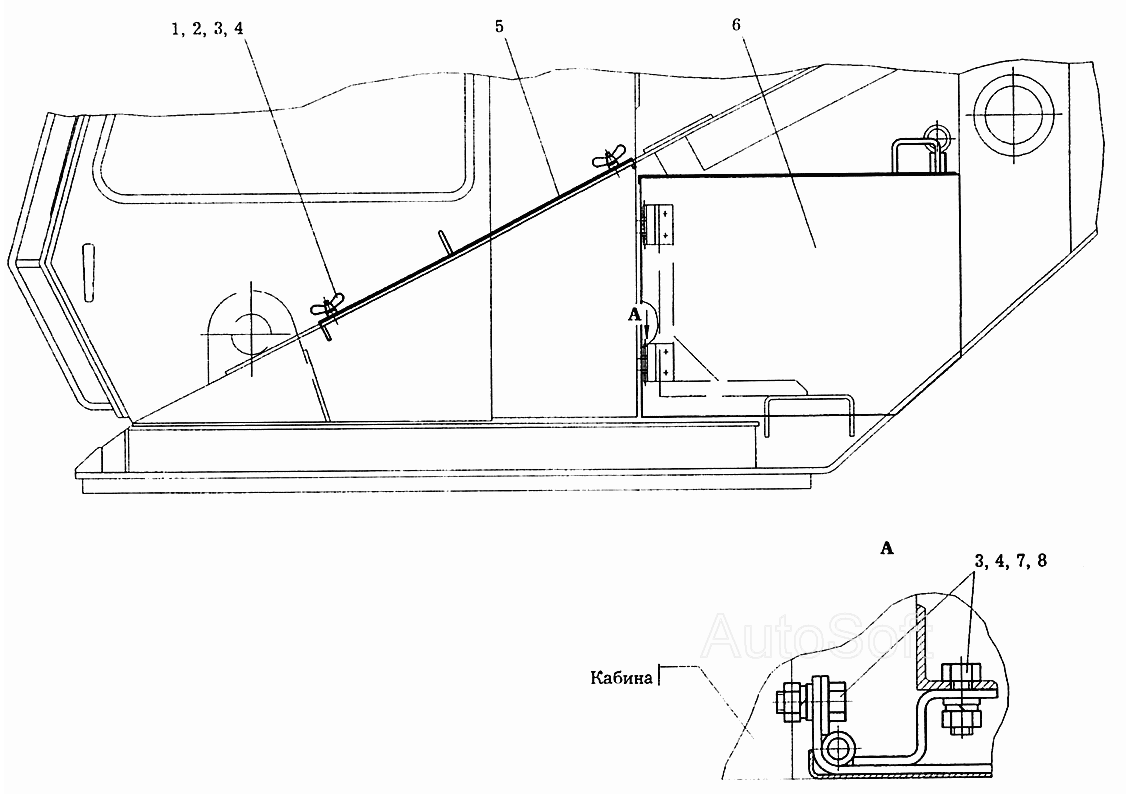

Кожух KC-6973A.53.000 КС-6973А. Каталог 2002г.

Вид отображения:

По ширине экрана

Масштаб

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Прижим

Заводской номер: КС-3577.53.016 Количество на модель: 4

КС-3577.53.016

Номер детали на чертеже:

Гайка М10-7Н.5.019 ГОСТ3032-76

Заводской номер: [Гайка М10-7Н.5.019 ГОСТ3032-76] Количество на модель: 4

[Гайка М10-7Н.5.019 ГОСТ3032-76]

Номер детали на чертеже:

Шайба 10.65Г.019 ГОСТ6402-70

Заводской номер: [Шайба 10.65Г.019 ГОСТ6402-70] Количество на модель: 12

[Шайба 10.65Г.019 ГОСТ6402-70]

Номер детали на чертеже:

Шайба 10.01.019 ГОСТ11371-78

Заводской номер: [Шайба 10.01.019 ГОСТ11371-78] Количество на модель: 12

[Шайба 10.01.019 ГОСТ11371-78]

Номер детали на чертеже:

Крышка

Заводской номер: КС-6973А.53.050 Количество на модель: 1

КС-6973А.53.050

Номер детали на чертеже:

Кожух

Заводской номер: КС-6973А.53.020 Количество на модель: 1

КС-6973А.53.020

Номер детали на чертеже:

Болт М10-8gх25.46.20.019 ГОСТ7798-70

Заводской номер: [Болт М10-8gх25.46.20.019 ГОСТ7798-70] Количество на модель: 8

[Болт М10-8gх25.46.20.019 ГОСТ7798-70]

Номер детали на чертеже:

Гайка М10-7Н.5.019 ГОСТ5915-70

Заводской номер: [Гайка М10-7Н.5.019 ГОСТ5915-70] Количество на модель: 8

[Гайка М10-7Н.5.019 ГОСТ5915-70]
