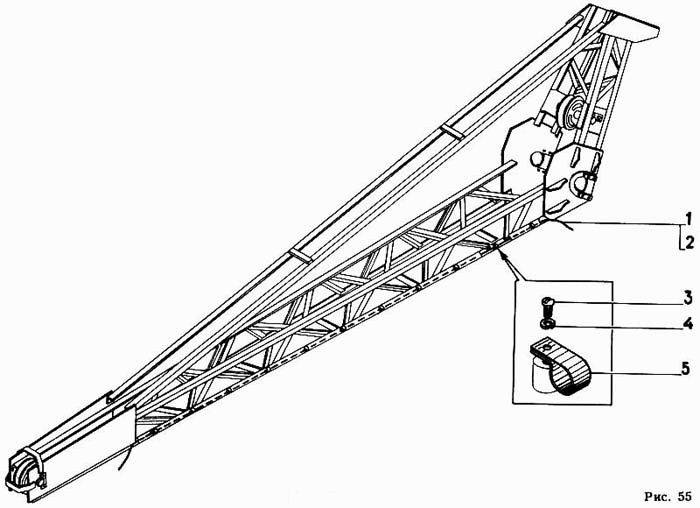

Кабельная разводка по гуську КС-4562

Кабельная разводка по решетчатой стреле КС-4562 Размещение запасных частей, инструмента и принадлежностей на кране КС-4562

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Кабель № 76

Заводской номер: КГ 2х2,5 L=7,0 м Количество на модель: 1
КГ 2х2,5 L=7,0 м
1
2

Номер детали на чертеже:

2

Металлорукав

Заводской номер: РЗ-Ц-Х.15.680 Количество на модель: 1
РЗ-Ц-Х.15.680
1
3

Номер детали на чертеже:

3

Винт

Заводской номер: 17473.06.10 Количество на модель: 11
17473.06.10
11
4

Номер детали на чертеже:

4

Шайба

Заводской номер: 6402.65.06 Количество на модель: 11
6402.65.06
11
5

Номер детали на чертеже:

5

Скоба

Заводской номер: 4962.607.00.44 Количество на модель: 11
4962.607.00.44
11
