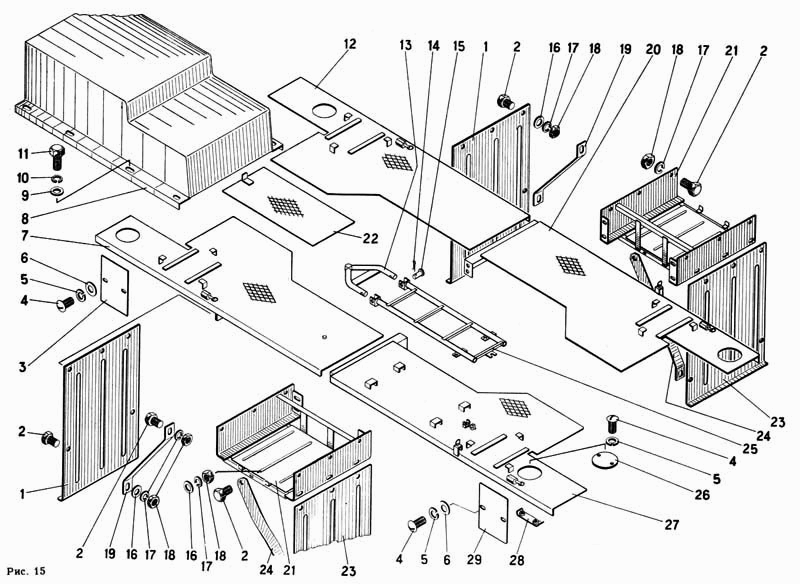

Облицовка шасси КС-4562

Установка кондиционера КС-4562 Кран автомобильный (общий вид) КС-4562

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Брызговик

Заводской номер: 4562.205.00.004 Количество на модель: 2
4562.205.00.004
2
2

Номер детали на чертеже:

2

Болт

Заводской номер: 7798.08.20 Количество на модель: 60
7798.08.20
60
3

Номер детали на чертеже:

3

Крышка

Заводской номер: 4572.38.001-01 Количество на модель: 2
4572.38.001-01
2
4

Номер детали на чертеже:

4

Винт

Заводской номер: 17473.06.16 Количество на модель: 20
17473.06.16
20
5

Номер детали на чертеже:

5

Шайба

Заводской номер: 6402.65.06 Количество на модель: 20
6402.65.06
20
6

Номер детали на чертеже:

6

Шайба

Заводской номер: 11371.06 Количество на модель: 8
11371.06
8
7

Номер детали на чертеже:

7

Настил

Заводской номер: 4562.205.30.000 Количество на модель: 1
4562.205.30.000
1
8

Номер детали на чертеже:

8

Кожух

Заводской номер: 4562.205.60.000 Количество на модель: 1
4562.205.60.000
1
9

Номер детали на чертеже:

9

Шайба

Заводской номер: 11371.12 Количество на модель: 8
11371.12
8
10

Номер детали на чертеже:

10

Шайба

Заводской номер: 6402.65.12 Количество на модель: 8
6402.65.12
8
11

Номер детали на чертеже:

11

Болт

Заводской номер: 7798.12.20 Количество на модель: 8
7798.12.20
8
12

Номер детали на чертеже:

12

Настил

Заводской номер: 4562.205.10.000 Количество на модель: 1
4562.205.10.000
1
13

Номер детали на чертеже:

13

Приставка

Заводской номер: 4571-1.314.03.000 Количество на модель: 1
4571-1.314.03.000
1
14

Номер детали на чертеже:

14

Шплинт

Заводской номер: 397.03.2.25 Количество на модель: 2
397.03.2.25
2
15

Номер детали на чертеже:

15

Ось

Заводской номер: 9650.12.55 Количество на модель: 2
9650.12.55
2
16

Номер детали на чертеже:

16

Шайба

Заводской номер: 11371.08 Количество на модель: 24
11371.08
24
17

Номер детали на чертеже:

17

Шайба

Заводской номер: 6402.65.08 Количество на модель: 54
6402.65.08
54
18

Номер детали на чертеже:

18

Гайка

Заводской номер: 5915.08 Количество на модель: 68
5915.08
68
19

Номер детали на чертеже:

19

Кронштейн

Заводской номер: 4562.205.00.005 Количество на модель: 4
4562.205.00.005
4
20

Номер детали на чертеже:

20

Настил

Заводской номер: 4562.205.20.000 Количество на модель: 1
4562.205.20.000
1
21

Номер детали на чертеже:

21

Ящик

Заводской номер: 4562.205.80.000 Количество на модель: 2
4562.205.80.000
2
22

Номер детали на чертеже:

22

Настил

Заводской номер: 4562.205.70.000 Количество на модель: 1
4562.205.70.000
1
23

Номер детали на чертеже:

23

Брызговик

Заводской номер: 4562.205.00.001 Количество на модель: 2
4562.205.00.001
2
24

Номер детали на чертеже:

24

Кронштейн

Заводской номер: 4562.205.00.002 Количество на модель: 4
4562.205.00.002
4
25

Номер детали на чертеже:

25

Лестница

Заводской номер: 4571-1.314.01.000 Количество на модель: 1
4571-1.314.01.000
1
26

Номер детали на чертеже:

26

Крышка

Заводской номер: 4572.38.002 Количество на модель: 6
4572.38.002
6
27

Номер детали на чертеже:

27

Настил

Заводской номер: 4573.38.080 Количество на модель: 1
4573.38.080
1
28

Номер детали на чертеже:

28

Зажим

Заводской номер: 4572.38.090 Количество на модель: 6
4572.38.090
6
29

Номер детали на чертеже:

29

Крышка

Заводской номер: 4572.38.001 Количество на модель: 2
4572.38.001
2
