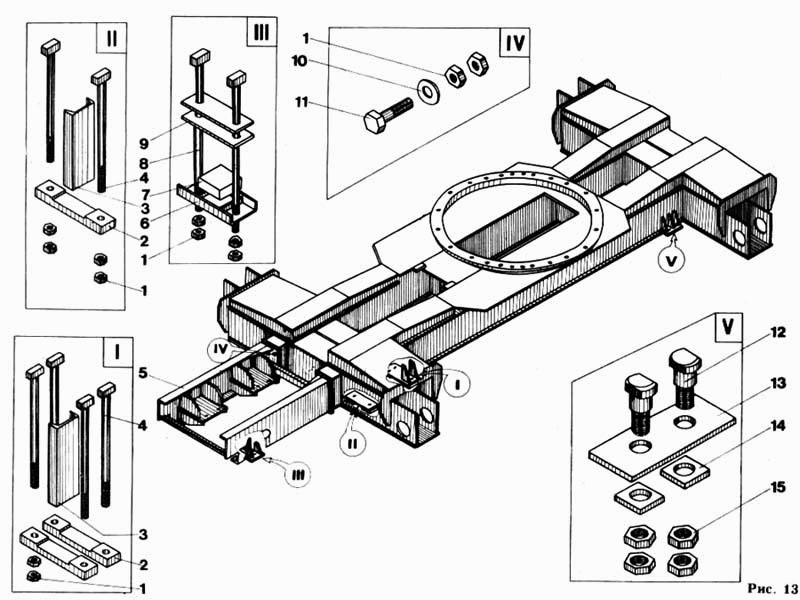

Установка рамы КС-4562

Кран автомобильный (общий вид) КС-4562 Стабилизатор КС-4562

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Гайка

Заводской номер: 5915.20 Количество на модель: 48
5915.20
48
2

Номер детали на чертеже:

2

Планка

Заводской номер: 4573.30.003 Количество на модель: 6
4573.30.003
6
3

Номер детали на чертеже:

3

Проставка

Заводской номер: 4573.30.006 Количество на модель: 4
4573.30.006
4
4

Номер детали на чертеже:

4

Болт

Заводской номер: 4573.30.005 Количество на модель: 12
4573.30.005
12
5

Номер детали на чертеже:

5

Рама

Заводской номер: 4562.200.10.000 Количество на модель: 1
4562.200.10.000
1
6

Номер детали на чертеже:

6

Обойма

Заводской номер: 4573.30.050 Количество на модель: 2
4573.30.050
2
7

Номер детали на чертеже:

7

Амортизатор

Заводской номер: 2572-1.30.005 Количество на модель: 2
2572-1.30.005
2
8

Номер детали на чертеже:

8

Болт

Заводской номер: 4573.30.009 Количество на модель: 4
4573.30.009
4
9

Номер детали на чертеже:

9

Прокладка

Заводской номер: 4573.30.002 Количество на модель: 4
4573.30.002
4
10

Номер детали на чертеже:

10

Шайба

Заводской номер: 4573.30.012 Количество на модель: 8
4573.30.012
8
11

Номер детали на чертеже:

11

Болт

Заводской номер: 7798.20.50 Количество на модель: 8
7798.20.50
8
12

Номер детали на чертеже:

12

Болт

Заводской номер: 4573.30.007 Количество на модель: 4
4573.30.007
4
13

Номер детали на чертеже:

13

Лист

Заводской номер: 4573.30.001 Количество на модель: 2
4573.30.001
2
14

Номер детали на чертеже:

14

Шайба

Заводской номер: 4573.30.011 Количество на модель: 4
4573.30.011
4
15

Номер детали на чертеже:

15

Гайка

Заводской номер: 5915.24 Количество на модель: 8
5915.24
8
