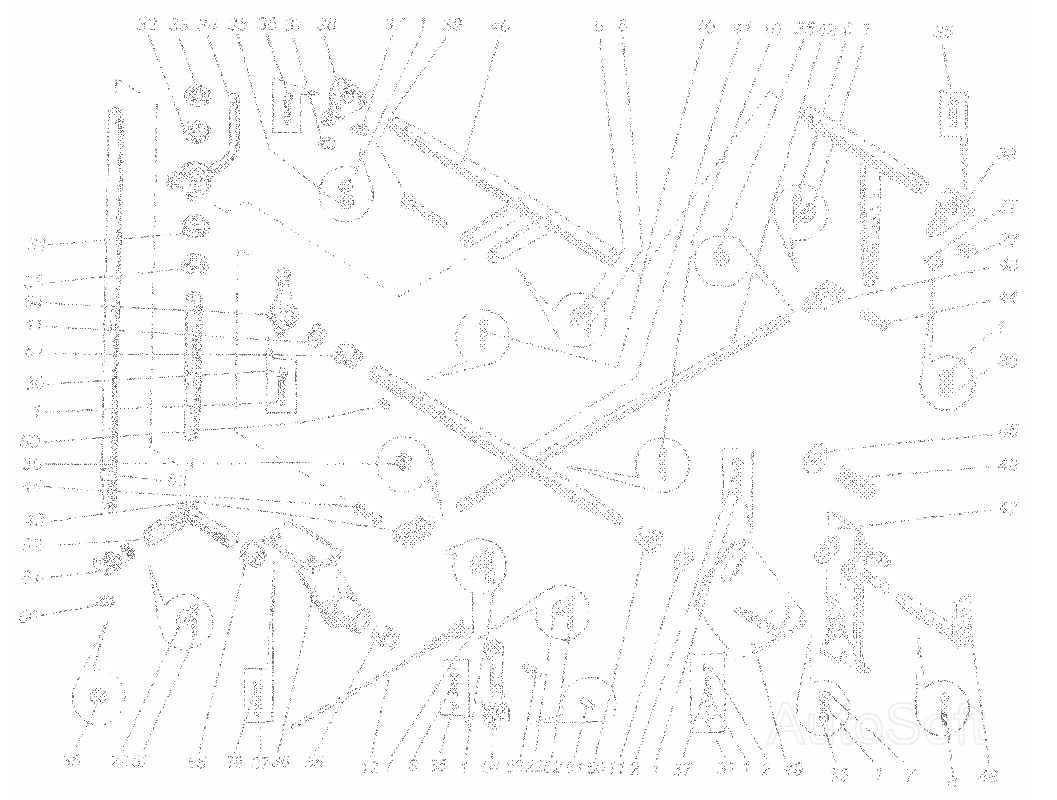

Приводы управления двигателем КС-3577-2.72.000 (КС-3577-3) КС-3577. Каталог 2003г.

Приводы управления двигателем КС-3577-2.72.000 (КС-3577-3) КС-3577 Гидрооборудование неповоротной части КС-3577.83.000 КС-3577

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Шайба 10.65Г.019 ГОСТ6402-70

Заводской номер: [Шайба 10.65Г.019 ГОСТ6402-70] Количество на модель: 13
[Шайба 10.65Г.019 ГОСТ6402-70]
13
2

Номер детали на чертеже:

2

Болт М10-8gх25.46.019 ГОСТ7798-70

Заводской номер: [Болт М10-8gх25.46.019 ГОСТ7798-70] Количество на модель: 12
[Болт М10-8gх25.46.019 ГОСТ7798-70]
12
6

Номер детали на чертеже:

6

Рычаг

Заводской номер: КС-3577.72.150-1 Количество на модель: 1
КС-3577.72.150-1
1
7

Номер детали на чертеже:

7

Шайба 10.01.08кп ГОСТ11371-78

Заводской номер: [Шайба 10.01.08кп ГОСТ11371-78] Количество на модель: 10
[Шайба 10.01.08кп ГОСТ11371-78]
10
8

Номер детали на чертеже:

8

Шплинт 2,5х25.016 ГОСТ397-79

Заводской номер: [Шплинт 2,5х25.016 ГОСТ397-79] Количество на модель: 5
[Шплинт 2,5х25.016 ГОСТ397-79]
5
10

Номер детали на чертеже:

10

Шплинт 4х40.016 ГОСТ397-79

Заводской номер: [Шплинт 4х40.016 ГОСТ397-79] Количество на модель: 5
[Шплинт 4х40.016 ГОСТ397-79]
5
11

Номер детали на чертеже:

11

Шайба 20.02.ВСТ 3пс.019 ГОСТ11371-78

Заводской номер: [Шайба 20.02.ВСТ 3пс.019 ГОСТ11371-78] Количество на модель: 5
[Шайба 20.02.ВСТ 3пс.019 ГОСТ11371-78]
5
12

Номер детали на чертеже:

12

Трос в сборе

Заводской номер: КС-3577-2.72.120 Количество на модель: 1
КС-3577-2.72.120
1
22

Номер детали на чертеже:

22

Шайба 8.01.08кп.019 ГОСТ11371-78

Заводской номер: [Шайба 8.01.08кп.019 ГОСТ11371-78] Количество на модель: 3
[Шайба 8.01.08кп.019 ГОСТ11371-78]
3
31

Номер детали на чертеже:

31

Болт М8-8gх20.46.019 ГОСТ7798-70

Заводской номер: [Болт М8-8gх20.46.019 ГОСТ7798-70] Количество на модель: 1
[Болт М8-8gх20.46.019 ГОСТ7798-70]
1
32

Номер детали на чертеже:

32

Гайка сферическая

Заводской номер: КС-3577.72.016. Количество на модель: 2
КС-3577.72.016.
2
33

Номер детали на чертеже:

33

Гайка

Заводской номер: КС-3577.80.205 Количество на модель: 2
КС-3577.80.205
2
34

Номер детали на чертеже:

34

Поводок

Заводской номер: КС-3677.72.100 Количество на модель: 1
КС-3677.72.100
1
35

Номер детали на чертеже:

35

Гайка М10-6Н5.019 ГОСТ5915-70

Заводской номер: [Гайка М10-6Н5.019 ГОСТ5915-70] Количество на модель: 11
[Гайка М10-6Н5.019 ГОСТ5915-70]
11
36

Номер детали на чертеже:

36

Болт М10-8gх30.46.019 ГОСТ7798-70

Заводской номер: [Болт М10-8gх30.46.019 ГОСТ7798-70] Количество на модель: 5
[Болт М10-8gх30.46.019 ГОСТ7798-70]
5
37

Номер детали на чертеже:

37

Шайба

Заводской номер: КС-3577,72.032 Количество на модель: 6
КС-3577,72.032
6
38

Номер детали на чертеже:

38

Подшипник

Заводской номер: КС-3577.72.019-1 Количество на модель: 2
КС-3577.72.019-1
2
39

Номер детали на чертеже:

39

Ось 6-10в12х80.20.Ц9хр ГОСТ9650-60

Заводской номер: [Ось 6-10в12х80.20.Ц9хр ГОСТ9650-60] Количество на модель: 1
[Ось 6-10в12х80.20.Ц9хр ГОСТ9650-60]
1
40

Номер детали на чертеже:

40

Рычаг

Заводской номер: КС-3577.72.010-1 Количество на модель: 1
КС-3577.72.010-1
1
41

Номер детали на чертеже:

41

Валик

Заводской номер: КС-3577.72.009 Количество на модель: 1
КС-3577.72.009
1
42

Номер детали на чертеже:

42

Тяга

Заводской номер: КС-3577.72.007 Количество на модель: 1
КС-3577.72.007
1
43

Номер детали на чертеже:

43

Вилка М10.019

Заводской номер: [Вилка М10.019] Количество на модель: 2
[Вилка М10.019]
2
44

Номер детали на чертеже:

44

Ось 6-10в12х36.20.Ц9хр ГОСТ9650-80

Заводской номер: [Ось 6-10в12х36.20.Ц9хр ГОСТ9650-80] Количество на модель: 2
[Ось 6-10в12х36.20.Ц9хр ГОСТ9650-80]
2
45

Номер детали на чертеже:

45

Шайба

Заводской номер: КС-3577.72.005 Количество на модель: 1
КС-3577.72.005
1
46

Номер детали на чертеже:

46

Пружина

Заводской номер: КС-3577.72.033 Количество на модель: 1
КС-3577.72.033
1
47

Номер детали на чертеже:

47

Педаль

Заводской номер: КС-3577.72.210 Количество на модель: 1
КС-3577.72.210
1
48

Номер детали на чертеже:

48

Фиксатор

Заводской номер: КС-3677.72.220 Количество на модель: 1
КС-3677.72.220
1
49

Номер детали на чертеже:

49

Кронштейн

Заводской номер: КС-3577.72.200 Количество на модель: 1
КС-3577.72.200
1
50

Номер детали на чертеже:

50

Шпонка сегм. 6х10 ГОСТ24071-80

Заводской номер: [Шпонка сегм. 6х10 ГОСТ24071-80] Количество на модель: 2
[Шпонка сегм. 6х10 ГОСТ24071-80]
2
51

Номер детали на чертеже:

51

Втулка

Заводской номер: КС-3577.72.028 Количество на модель: 2
КС-3577.72.028
2
52

Номер детали на чертеже:

52

Шплинт 2х16.016 ГОСТ397-79

Заводской номер: [Шплинт 2х16.016 ГОСТ397-79] Количество на модель: 2
[Шплинт 2х16.016 ГОСТ397-79]
2
53

Номер детали на чертеже:

53

Ось 6-8g.12х25.20.Ц9хр ГОСТ9650-80

Заводской номер: [Ось 6-8g.12х25.20.Ц9хр ГОСТ9650-80] Количество на модель: 2
[Ось 6-8g.12х25.20.Ц9хр ГОСТ9650-80]
2
54

Номер детали на чертеже:

54

Рычаг

Заводской номер: КС-3577.72.170 Количество на модель: 1
КС-3577.72.170
1
60

Номер детали на чертеже:

60

Шайба 20.01.019 ГОСТ13463-77

Заводской номер: [Шайба 20.01.019 ГОСТ13463-77] Количество на модель: 1
[Шайба 20.01.019 ГОСТ13463-77]
1
61

Номер детали на чертеже:

61

Вилка

Заводской номер: КС-3577.72.026 Количество на модель: 1
КС-3577.72.026
1
62

Номер детали на чертеже:

62

Рычаг

Заводской номер: КС-3577.72.160 Количество на модель: 1
КС-3577.72.160
1
63

Номер детали на чертеже:

63

Труба

Заводской номер: КС-3577.72.060 Количество на модель: 1
КС-3577.72.060
1
64

Номер детали на чертеже:

64

Рычаг

Заводской номер: КС-3577.72.018 Количество на модель: 1
КС-3577.72.018
1
