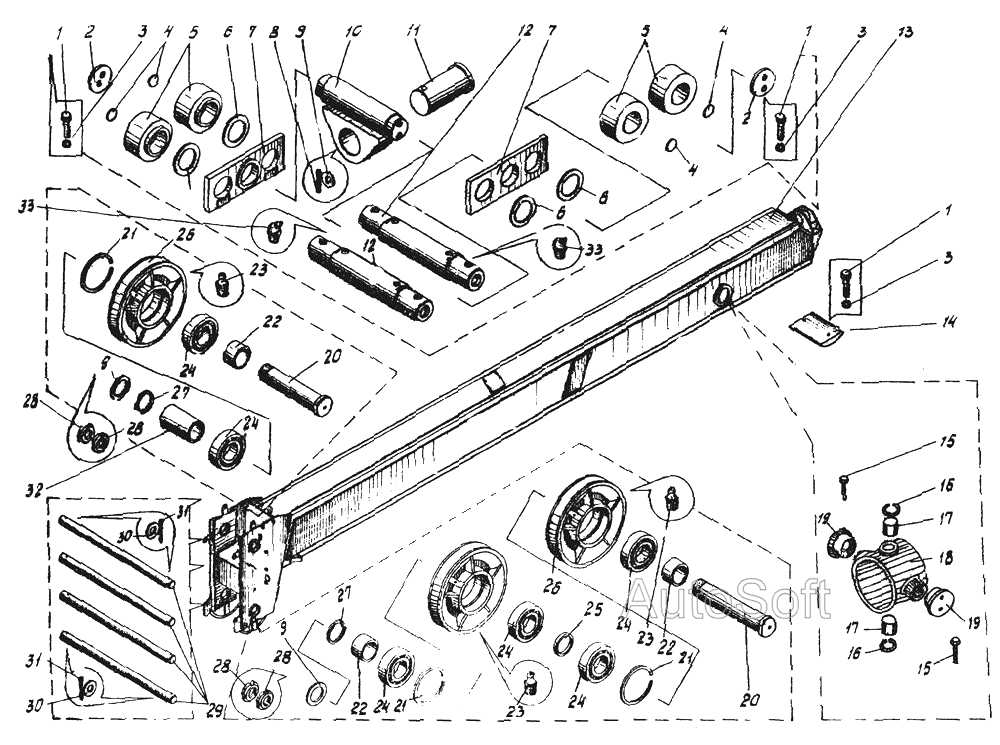

Стрела телескопическая (секция стрелы) КС-3576.63.100 КС-3576. Каталог 2002г.

Установка телескопической стрелы КС-3576.63.000 КС-3576 Стрела телескопическая (основание стрелы) КС-3576.63.100 КС-3576

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Стрела телескопическая

Заводской номер: КС-3576.63.100 Количество на модель:
КС-3576.63.100
1

Номер детали на чертеже:

1

Болт M8х16.46.019

Заводской номер: ГОСТ 7796-70 Количество на модель: 6
ГОСТ 7796-70
6
2

Номер детали на чертеже:

2

Шайба упорная 65.019

Заводской номер: СТП 0220-25 Количество на модель: 2
СТП 0220-25
2
3

Номер детали на чертеже:

3

Шайба 4.65Г

Заводской номер: ГОСТ 6402-70 Количество на модель: 6
ГОСТ 6402-70
6
4

Номер детали на чертеже:

4

Заглушка 24.01.019

Заводской номер: ГОСТ 3111-81 Количество на модель: 4
ГОСТ 3111-81
4
5

Номер детали на чертеже:

5

Ролик

Заводской номер: КС- 577.63.115 Количество на модель: 4
КС- 577.63.115
4
6

Номер детали на чертеже:

6

Проставка

Заводской номер: KC-3577.63.113 Количество на модель: 18
KC-3577.63.113
18
7

Номер детали на чертеже:

7

Щека

Заводской номер: KC-3577.63.230 Количество на модель: 2
KC-3577.63.230
2
31

Номер детали на чертеже:

31

Шплинт 1,6x10

Заводской номер: ГОСТ 397-79 Количество на модель: 8
ГОСТ 397-79
8
9

Номер детали на чертеже:

9

Шайба

Заводской номер: KC-3577.63.129 Количество на модель: 3
KC-3577.63.129
3
10

Номер детали на чертеже:

10

Каретка

Заводской номер: KC-3577.63.240-1 Количество на модель: 1
KC-3577.63.240-1
1
11

Номер детали на чертеже:

11

Ось

Заводской номер: KC-3577.63.109 Количество на модель: 1
KC-3577.63.109
1
12

Номер детали на чертеже:

12

Ось

Заводской номер: KC-3577.63.123 Количество на модель: 2
KC-3577.63.123
2
13

Номер детали на чертеже:

13

Секция стрелы

Заводской номер: KC-3576.63.600 Количество на модель: 1
KC-3576.63.600
1
14

Номер детали на чертеже:

14

Башмак

Заводской номер: У2.06.63.006 Количество на модель: 1
У2.06.63.006
1
15

Номер детали на чертеже:

15

Болт М12х45

Заводской номер: ГОСТ 7798-70 Количество на модель: 4
ГОСТ 7798-70
4
16

Номер детали на чертеже:

16

Кольцо В-56

Заводской номер: ГОСТ 13943-68 Количество на модель: 2
ГОСТ 13943-68
2
17

Номер детали на чертеже:

17

Ось

Заводской номер: КС-3577.63.105 Количество на модель: 2
КС-3577.63.105
2
18

Номер детали на чертеже:

18

Шарнир

Заводской номер: KC-3577.63.130 Количество на модель: 1
KC-3577.63.130
1
19

Номер детали на чертеже:

19

Втулка

Заводской номер: KC-3577.63.108 Количество на модель: 2
KC-3577.63.108
2
20

Номер детали на чертеже:

20

Шайба

Заводской номер: KC-3576.63.102 Количество на модель: 2
KC-3576.63.102
2
21

Номер детали на чертеже:

21

Кольцо

Заводской номер: КС-3577.63.272 Количество на модель: 3
КС-3577.63.272
3
22

Номер детали на чертеже:

22

Втулка

Заводской номер: KC-3577.63.103-04 Количество на модель: 3
KC-3577.63.103-04
3
23

Номер детали на чертеже:

23

Масленка 1.2.Ц6Хр

Заводской номер: ГОСТ 19853-74 Количество на модель: 3
ГОСТ 19853-74
3
24

Номер детали на чертеже:

24

Подшипник 60314

Заводской номер: ГОСТ 7242-81 Количество на модель: 3
ГОСТ 7242-81
3
25

Номер детали на чертеже:

25

Втулка

Заводской номер: КСт2573.63.106 Количество на модель: 1
КСт2573.63.106
1
26

Номер детали на чертеже:

26

Блок

Заводской номер: KC-3577.63.271-1 Количество на модель: 3
KC-3577.63.271-1
3
27

Номер детали на чертеже:

27

Втулка

Заводской номер: KC-3577.63.103-02 Количество на модель: 2
KC-3577.63.103-02
2
28

Номер детали на чертеже:

28

Гайка ВМ60х2.04.019

Заводской номер: ГОСТ 11871-80 Количество на модель: 4
ГОСТ 11871-80
4
29

Номер детали на чертеже:

29

Ось

Заводской номер: KC-3577.63.102 Количество на модель: 4
KC-3577.63.102
4
30

Номер детали на чертеже:

30

Шайба 4

Заводской номер: ГОСТ 11371-78 Количество на модель: 8
ГОСТ 11371-78
8
32

Номер детали на чертеже:

32

Втулка

Заводской номер: KC-3576.63.104 Количество на модель: 1
KC-3576.63.104
1
