Гидрооборудование неповоротной части КС-3576.83.000 КС-3576. Каталог 2002г.

Установка насоса КС-3576.14.200 КС-3576 Гидрозамок односторонний КС-3577.83.200 КС-3576

Вид отображения:

Детали справа

По ширине экрана

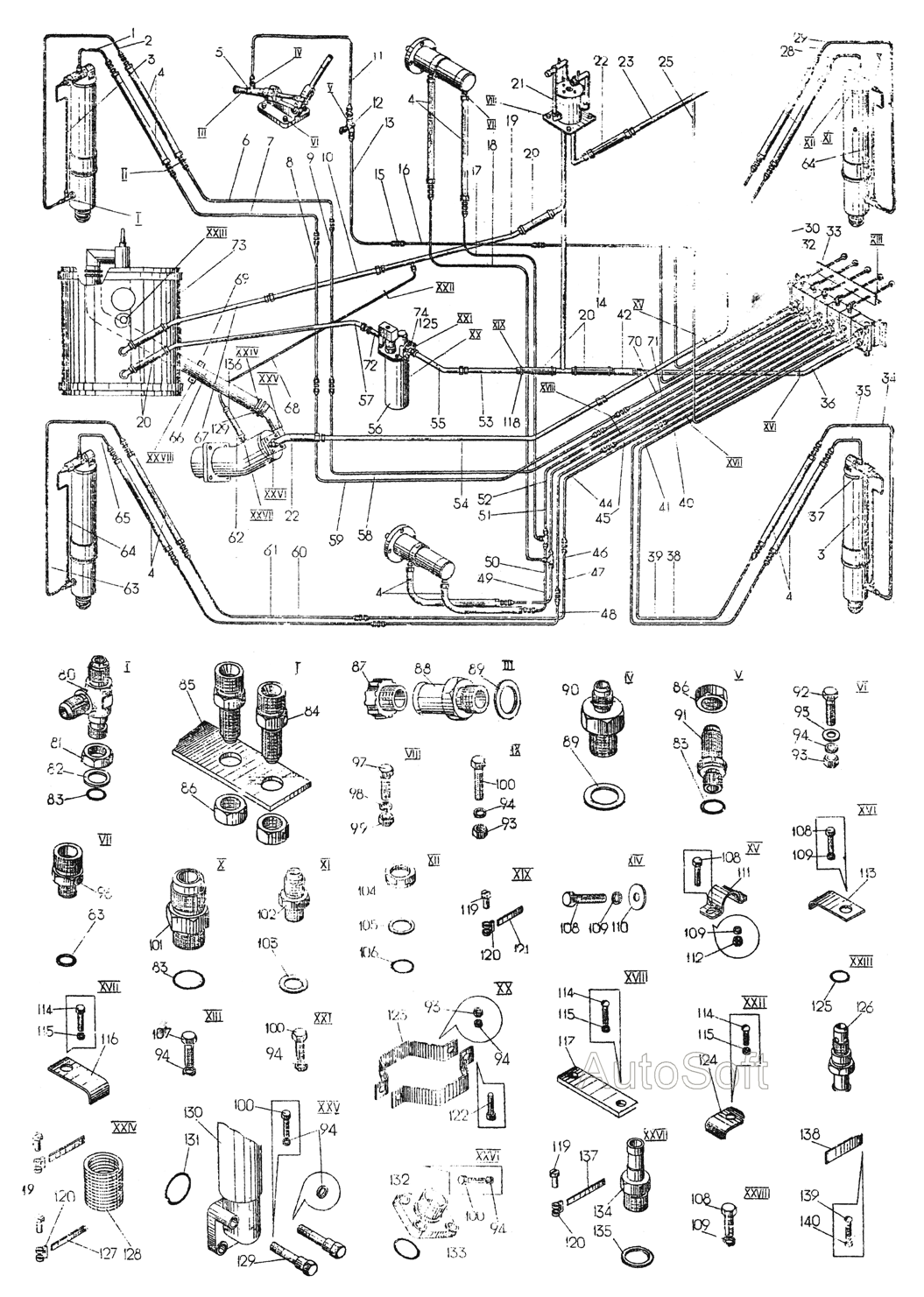

КС-3576.83.000

108

112

140

101

102

103

104

105

110

111

113

139

116

117

118

119

120

121

123

124

126

127

128

129

130

132

134

135

136

137

138

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Гидрооборудование неповоротной части

Заводской номер: КС-3576.83.000 Количество на модель:

КС-3576.83.000

Номер детали на чертеже:

Труба в сборе

Заводской номер: КС-3576.83.150-06 Количество на модель: 1

КС-3576.83.150-06

Номер детали на чертеже:

Труба в сборе

Заводской номер: КС-3576.83.150-07 Количество на модель: 1

КС-3576.83.150-07

Номер детали на чертеже:

Труба в сборе

Заводской номер: КС-3576.83.150-04 Количество на модель: 2

КС-3576.83.150-04

Номер детали на чертеже:

РВД12х21,0x650У

Заводской номер: ТУ22-4756-80 Количество на модель: 12

ТУ22-4756-80

Номер детали на чертеже:

Насос ручной

Заводской номер: KС-3572.83.710 Количество на модель: 1

KС-3572.83.710

Номер детали на чертеже:

Труба в сборе

Заводской номер: КС-3576.83.150-13 Количество на модель: 1

КС-3576.83.150-13

Номер детали на чертеже:

Труба в сборе

Заводской номер: КС-3576.83.150-14 Количество на модель: 1

КС-3576.83.150-14

Номер детали на чертеже:

Труба в сборе

Заводской номер: КС-3576.83.150-39 Количество на модель: J

КС-3576.83.150-39

Номер детали на чертеже:

Труба в сборе

Заводской номер: КС-3576.83.150-38 Количество на модель: 1

КС-3576.83.150-38

Номер детали на чертеже:

Труба в сборе

Заводской номер: КС-3576.83.030-01 Количество на модель: 1

КС-3576.83.030-01

Номер детали на чертеже:

Труба в сборе

Заводской номер: КС-3576.83.150-02 Количество на модель: 1

КС-3576.83.150-02

Номер детали на чертеже:

Труба в сборе

Заводской номер: КС-3576.83.150 Количество на модель: 1

КС-3576.83.150

Номер детали на чертеже:

Вентиль

Заводской номер: КС-3576.83.660-1 Количество на модель: 1

КС-3576.83.660-1

Номер детали на чертеже:

Труба в сборе

Заводской номер: КС-3576.83.150-01 Количество на модель: 1

КС-3576.83.150-01

Номер детали на чертеже:

Труба в сборе

Заводской номер: КС-3576.83.150-40 Количество на модель: 1

КС-3576.83.150-40

Номер детали на чертеже:

Штуцер

Заводской номер: КС-3577.83.003 Количество на модель: 14

КС-3577.83.003

Номер детали на чертеже:

Труба в сборе

Заводской номер: КС-3576.83.150-34 Количество на модель: 1

КС-3576.83.150-34

Номер детали на чертеже:

Труба в сборе

Заводской номер: КС-3576.83.150-36 Количество на модель: 1

КС-3576.83.150-36

Номер детали на чертеже:

Труба в сборе

Заводской номер: КС-3576.83.050 Количество на модель: 1

КС-3576.83.050

Номер детали на чертеже:

Рукав

Заводской номер: КС-3577.83.035 Количество на модель:

КС-3577.83.035

Номер детали на чертеже:

Соединение вращающееся

Заводской номер: КС-3577.83.300-02 Количество на модель: 1

КС-3577.83.300-02

Номер детали на чертеже:

РВД25-25-580-4-У

Заводской номер: ТУ22-5923-85 Количество на модель: 2

ТУ22-5923-85

Номер детали на чертеже:

Труба в сборе

Заводской номер: КС-3576.83.070 Количество на модель: 1

КС-3576.83.070

Номер детали на чертеже:

Труба в сборе

Заводской номер: КС-3576.83.150-29 Количество на модель: 1

КС-3576.83.150-29

Номер детали на чертеже:

Труба в сборе

Заводской номер: КС-3576.83.150-31 Количество на модель: 1

КС-3576.83.150-31

Номер детали на чертеже:

Кран двухходовой

Заводской номер: У.034.00.000-10 Количество на модель: 1

У.034.00.000-10

Номер детали на чертеже:

Труба в сборе

Заводской номер: КС-3576.83.150-30 Количество на модель: 1

КС-3576.83.150-30

Номер детали на чертеже:

Труба в сборе

Заводской номер: КС-3576.83.150-11 Количество на модель: 1

КС-3576.83.150-11

Номер детали на чертеже:

Труба в сборе

Заводской номер: КС-3576.83.150-12 Количество на модель: 1

КС-3576.83.150-12

Номер детали на чертеже:

Труба в сборе

Заводской номер: КС-3576.83.060 Количество на модель: 1

КС-3576.83.060

Номер детали на чертеже:

Труба в сборе

Заводской номер: КС-3576.83.150-41 Количество на модель: 1

КС-3576.83.150-41

Номер детали на чертеже:

Гидрораспределитель

Заводской номер: КС-3576.83.200 Количество на модель: 1

КС-3576.83.200

Номер детали на чертеже:

Уголок

Заводской номер: КС-3576.83.001 Количество на модель: 1

КС-3576.83.001

Номер детали на чертеже:

Труба в сборе

Заводской номер: КС-3576.83.150-05 Количество на модель: 1

КС-3576.83.150-05

Номер детали на чертеже:

Труба в сборе

Заводской номер: КС-3576.83.150-03 Количество на модель: 1

КС-3576.83.150-03

Номер детали на чертеже:

Труба в сборе

Заводской номер: КС-3576.83.130 Количество на модель: 1

КС-3576.83.130

Номер детали на чертеже:

Гидрозамок односторонний

Заводской номер: КС-3577.83.200 Количество на модель: 4

КС-3577.83.200

044367

КС-3577.83.200

Код: 044367

Артикул: КС-3577.83.200,

Производитель:

Номер детали на чертеже:

Труба в сборе

Заводской номер: КС-3576.83.150-28 Количество на модель: 1

КС-3576.83.150-28

Номер детали на чертеже:

Труба в сборе

Заводской номер: КС-3576.83.150-27 Количество на модель: 1

КС-3576.83.150-27

Номер детали на чертеже:

Труба в сборе

Заводской номер: КС-3576.83.150-26 Количество на модель: 1

КС-3576.83.150-26

Номер детали на чертеже:

Труба в сборе

Заводской номер: KC-3578.83.150-23 Количество на модель: 1

KC-3578.83.150-23

Номер детали на чертеже:

Клапан обратный

Заводской номер: КС-3577.83.760 Количество на модель: 1

КС-3577.83.760

Номер детали на чертеже:

Труба в сборе

Заводской номер: КС-3576.83.150-24 Количество на модель: 1

КС-3576.83.150-24

Номер детали на чертеже:

Труба в сборе

Заводской номер: КС-3576.83.150-25 Количество на модель: 1

КС-3576.83.150-25

Номер детали на чертеже:

Тройник

Заводской номер: КС-3577.84.009 Количество на модель: 3

КС-3577.84.009

Номер детали на чертеже:

Труба в сборе

Заводской номер: КС-3576.83.150-21 Количество на модель: 1

КС-3576.83.150-21

Номер детали на чертеже:

Труба в сборе

Заводской номер: КС-3576.83.150-22 Количество на модель: 1

КС-3576.83.150-22

Номер детали на чертеже:

Труба в сборе

Заводской номер: KC-3576.83.150-35 Количество на модель: 1

KC-3576.83.150-35

Номер детали на чертеже:

Труба в сборе

Заводской номер: КС-3576.83.150-37 Количество на модель: 1

КС-3576.83.150-37

Номер детали на чертеже:

Труба в сборе

Заводской номер: КС-3576.83.150-33 Количество на модель: 1

КС-3576.83.150-33

Номер детали на чертеже:

Труба в сборе

Заводской номер: КС-3576.83.150-32 Количество на модель: 1

КС-3576.83.150-32

Номер детали на чертеже:

Труба в сборе

Заводской номер: КС-3576.83.040-01 Количество на модель: 1

КС-3576.83.040-01

Номер детали на чертеже:

Труба в сборе

Заводской номер: КС-3576.83.090 Количество на модель: 1

КС-3576.83.090

Номер детали на чертеже:

Труба в сборе

Заводской номер: КС-3576.83.030 Количество на модель: 1

КС-3576.83.030

Номер детали на чертеже:

Фильтр линейный

Заводской номер: У4910.46.000 Количество на модель: 1

У4910.46.000
