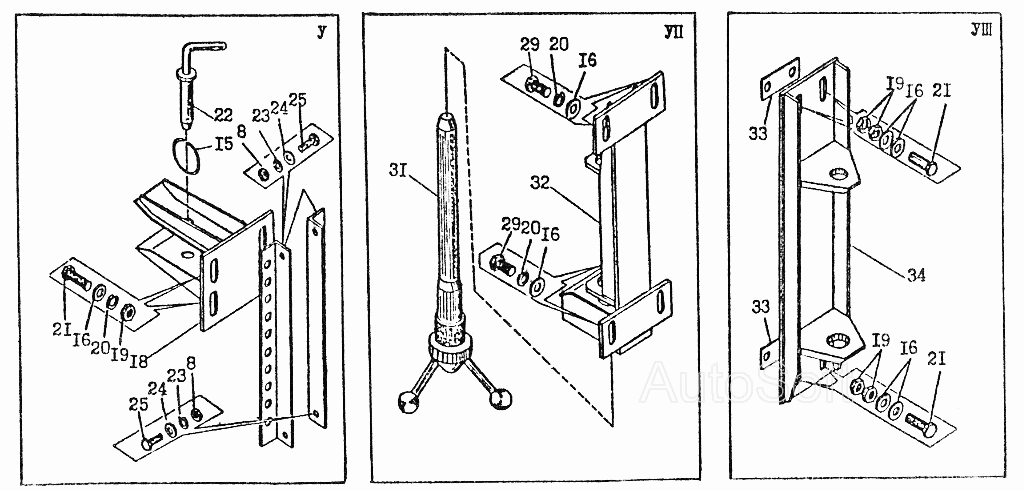

Установка гуська КС-3577.62.000-4 КС-3574. Каталог 2002г.

Установка гуська КС-3577.62.000-4 КС-3574 Установка телескопической стрелы КС-3574.63.000 КС-3574

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Установка антенн прибора УАС-1 на гуське

Заводской номер: КС-3577.81.500 Количество на модель: 1
КС-3577.81.500
1

Номер детали на чертеже:

Комплект сменного оборудования

Заводской номер: КС-3577-4.95.000 Количество на модель: 1
КС-3577-4.95.000
1

Номер детали на чертеже:

Кабельная разводка по гуську

Заводской номер: КС-3577.80.680 Количество на модель: 1
КС-3577.80.680
1
8

Номер детали на чертеже:

8

Гайка М10-6Н.04.019 ГОСТ5915-70

Заводской номер: [Гайка М10-6Н.04.019 ГОСТ5915-70] Количество на модель: 6
[Гайка М10-6Н.04.019 ГОСТ5915-70]
6
15

Номер детали на чертеже:

15

Кольцо

Заводской номер: КС-3577.62.011 Количество на модель: 5
КС-3577.62.011
5
16

Номер детали на чертеже:

16

Шайба 16.02ВСт3пс.019 ГОСТ11371-78

Заводской номер: [Шайба 16.02ВСт3пс.019 ГОСТ11371-78] Количество на модель: 32
[Шайба 16.02ВСт3пс.019 ГОСТ11371-78]
32
18

Номер детали на чертеже:

18

Кронштейн

Заводской номер: КС-3577.62.130-4 Количество на модель: 1
КС-3577.62.130-4
1
19

Номер детали на чертеже:

19

Гайка М16-6Н.04.019 ГОСТ5916-70

Заводской номер: [Гайка М16-6Н.04.019 ГОСТ5916-70] Количество на модель: 16
[Гайка М16-6Н.04.019 ГОСТ5916-70]
16
20

Номер детали на чертеже:

20

Шайба 16.65Г.019 ГОСТ6402-70

Заводской номер: [Шайба 16.65Г.019 ГОСТ6402-70] Количество на модель: 20
[Шайба 16.65Г.019 ГОСТ6402-70]
20
21

Номер детали на чертеже:

21

Болт М16-8gх45.46.20.019 ГОСТ7798-70

Заводской номер: [Болт М16-8gх45.46.20.019 ГОСТ7798-70] Количество на модель: 12
[Болт М16-8gх45.46.20.019 ГОСТ7798-70]
12
22

Номер детали на чертеже:

22

Палец

Заводской номер: КС-3577.62.150 Количество на модель: 1
КС-3577.62.150
1
23

Номер детали на чертеже:

23

Шайба 10.65Г.019 ГОСТ6402-70

Заводской номер: [Шайба 10.65Г.019 ГОСТ6402-70] Количество на модель: 4
[Шайба 10.65Г.019 ГОСТ6402-70]
4
24

Номер детали на чертеже:

24

Шайба 10.01.08кп.019 ГОСТ11371-78

Заводской номер: [Шайба 10.01.08кп.019 ГОСТ11371-78] Количество на модель: 4
[Шайба 10.01.08кп.019 ГОСТ11371-78]
4
25

Номер детали на чертеже:

25

Болт М10-8gх30.46.20.019 ГОСТ7798-70

Заводской номер: [Болт М10-8gх30.46.20.019 ГОСТ7798-70] Количество на модель: 4
[Болт М10-8gх30.46.20.019 ГОСТ7798-70]
4
29

Номер детали на чертеже:

29

Болт М16-8gх30.46.20.019 ГОСТ7796-70

Заводской номер: [Болт М16-8gх30.46.20.019 ГОСТ7796-70] Количество на модель: 12
[Болт М16-8gх30.46.20.019 ГОСТ7796-70]
12
31

Номер детали на чертеже:

31

Ось

Заводской номер: КС-3577.62.140-2 Количество на модель: 1
КС-3577.62.140-2
1
32

Номер детали на чертеже:

32

Кронштейн

Заводской номер: КС-3577.62.070-4 Количество на модель: 1
КС-3577.62.070-4
1
33

Номер детали на чертеже:

33

Планка

Заводской номер: КС-3577.62.006-4 Количество на модель: 3
КС-3577.62.006-4
3
34

Номер детали на чертеже:

34

Кронштейн

Заводской номер: КС-3577.62.060-4 Количество на модель: 1
КС-3577.62.060-4
1
