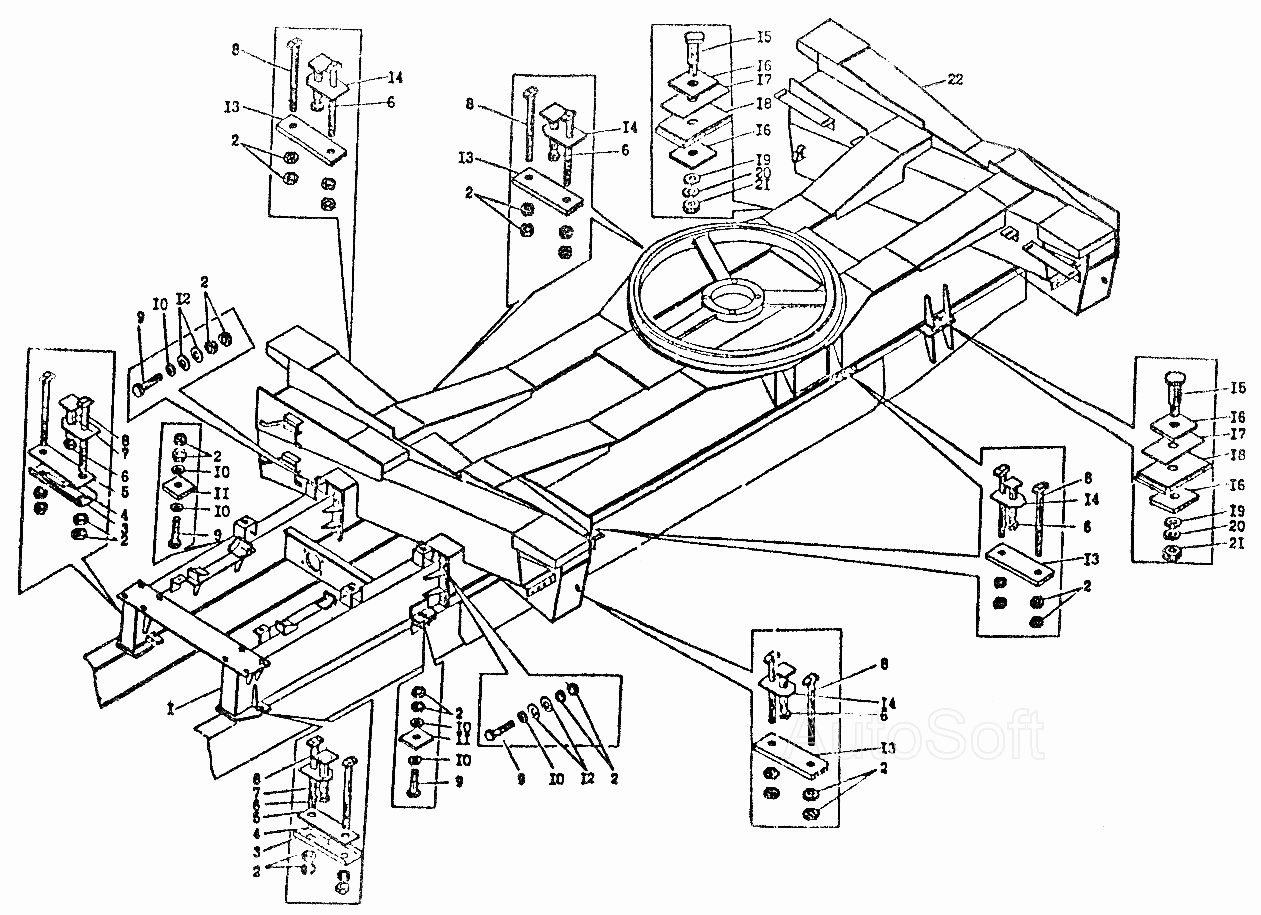

Установка рамы КС-3574К.30.000 КС-3574. Каталог 2002г.

Установка рамы КС-3574.30.000-01 КС-3574 Установка выносных опор КС-3574.31.000 КС-3574

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Надрамник

Заводской номер: КС-3574К.30.400 Количество на модель:
КС-3574К.30.400
2

Номер детали на чертеже:

2

Гайка М20х1,5-7Н.5.019 ГОСТ5915-70

Заводской номер: [Гайка М20х1,5-7Н.5.019 ГОСТ5915-70] Количество на модель:
[Гайка М20х1,5-7Н.5.019 ГОСТ5915-70]
3

Номер детали на чертеже:

3

Обойма

Заводской номер: КС-3574К.30.001 Количество на модель:
КС-3574К.30.001
4

Номер детали на чертеже:

4

Амортизатор

Заводской номер: КС-2572А.30.005 Количество на модель:
КС-2572А.30.005
5

Номер детали на чертеже:

5

Планка

Заводской номер: КС-3574К.30.002 Количество на модель:
КС-3574К.30.002
6

Номер детали на чертеже:

6

Болт М20-8gх50.46.019 ГОСТ7798-70

Заводской номер: [Болт М20-8gх50.46.019 ГОСТ7798-70] Количество на модель:
[Болт М20-8gх50.46.019 ГОСТ7798-70]
7

Номер детали на чертеже:

7

Распорка

Заводской номер: КС-3574К.30.060 Количество на модель:
КС-3574К.30.060
8

Номер детали на чертеже:

8

Болт

Заводской номер: КС-3577А.30.006-02 Количество на модель:
КС-3577А.30.006-02
9

Номер детали на чертеже:

9

Болт

Заводской номер: КС-3574К.30.009 Количество на модель:
КС-3574К.30.009
10

Номер детали на чертеже:

10

Шайба 20.02.Ст3пс.019 ГОСТ11371-78

Заводской номер: [Шайба 20.02.Ст3пс.019 ГОСТ11371-78] Количество на модель:
[Шайба 20.02.Ст3пс.019 ГОСТ11371-78]
11

Номер детали на чертеже:

11

Прокладка

Заводской номер: КС-3574К.30.004 Количество на модель:
КС-3574К.30.004
12

Номер детали на чертеже:

12

Прокладка

Заводской номер: КС-3574К.30.008 Количество на модель:
КС-3574К.30.008
13

Номер детали на чертеже:

13

Планка

Заводской номер: КС-3577.30.013 Количество на модель:
КС-3577.30.013
14

Номер детали на чертеже:

14

Распорка

Заводской номер: КС-2573.30.060 Количество на модель:
КС-2573.30.060
15

Номер детали на чертеже:

15

Болт

Заводской номер: КС-3576.30.008 Количество на модель:
КС-3576.30.008
16

Номер детали на чертеже:

16

Шайба

Заводской номер: КС-3576.30.009 Количество на модель:
КС-3576.30.009
17

Номер детали на чертеже:

17

Прокладка

Заводской номер: КС-3574К.30.006 Количество на модель:
КС-3574К.30.006
18

Номер детали на чертеже:

18

Проставка

Заводской номер: КС-3574К.30.050 Количество на модель:
КС-3574К.30.050
19

Номер детали на чертеже:

19

Шайба 24.02.Ст3пс.019 ГОСТ11371-78

Заводской номер: [Шайба 24.02.Ст3пс.019 ГОСТ11371-78] Количество на модель:
[Шайба 24.02.Ст3пс.019 ГОСТ11371-78]
20

Номер детали на чертеже:

20

Шайба 24.65Г.019 ГОСТ6402-70

Заводской номер: [Шайба 24.65Г.019 ГОСТ6402-70] Количество на модель:
[Шайба 24.65Г.019 ГОСТ6402-70]
21

Номер детали на чертеже:

21

Гайка М24-7Н.5.019 ГОСТ5915-70

Заводской номер: [Гайка М24-7Н.5.019 ГОСТ5915-70] Количество на модель:
[Гайка М24-7Н.5.019 ГОСТ5915-70]
22

Номер детали на чертеже:

22

Рама

Заводской номер: КС-3574К.30.100 Количество на модель:
КС-3574К.30.100
