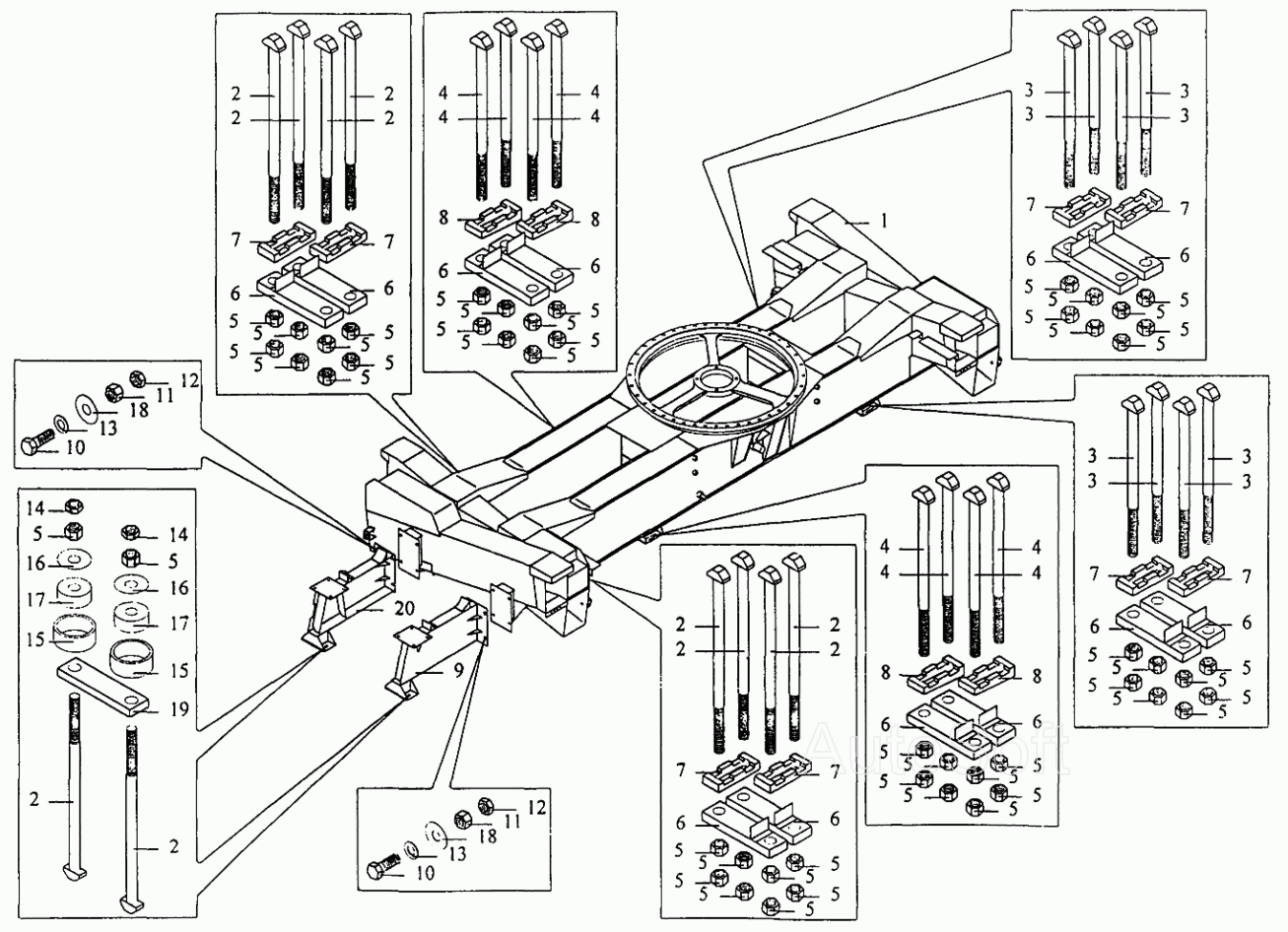

Установка нижней рамы КС-35715.30.000 КС-35715. Каталог 2002г.

Коробка отбора мощности КС-35715.14.100 КС-35715 Рама опорная КС-35715.30.500 КС-35715

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Рама

Заводской номер: КС-35715.30.500 Количество на модель: 1
КС-35715.30.500
1
2

Номер детали на чертеже:

2

Болт

Заводской номер: КС-3577А.30.006 Количество на модель: 12
КС-3577А.30.006
12
3

Номер детали на чертеже:

3

Болт

Заводской номер: КС-3577А.30.006-01 Количество на модель: 8
КС-3577А.30.006-01
8
4

Номер детали на чертеже:

4

Болт

Заводской номер: КС-3577А.30.006-02 Количество на модель: 8
КС-3577А.30.006-02
8
5

Номер детали на чертеже:

5

Гайка М20х1,5-7Н.5.019 ГОСТ5915-70

Заводской номер: [Гайка М20х1,5-7Н.5.019 ГОСТ5915-70] Количество на модель: 52
[Гайка М20х1,5-7Н.5.019 ГОСТ5915-70]
52
6

Номер детали на чертеже:

6

Планка

Заводской номер: КС-35715.30.050 Количество на модель: 12
КС-35715.30.050
12
7

Номер детали на чертеже:

7

Проставка

Заводской номер: КС-3577А.30.001 Количество на модель: 8
КС-3577А.30.001
8
8

Номер детали на чертеже:

8

Проставка

Заводской номер: КС-3577А.30.001-01 Количество на модель: 4
КС-3577А.30.001-01
4
9

Номер детали на чертеже:

9

Кронштейн

Заводской номер: КС-35715.30.060 Количество на модель: 1
КС-35715.30.060
1
10

Номер детали на чертеже:

10

Болт М20-8gх55.46.20.019 ГОСТ7798-70

Заводской номер: [Болт М20-8gх55.46.20.019 ГОСТ7798-70] Количество на модель: 8
[Болт М20-8gх55.46.20.019 ГОСТ7798-70]
8
11

Номер детали на чертеже:

11

Гайка М20-7Н.5.019 ГОСТ5915-70

Заводской номер: [Гайка М20-7Н.5.019 ГОСТ5915-70] Количество на модель: 8
[Гайка М20-7Н.5.019 ГОСТ5915-70]
8
12

Номер детали на чертеже:

12

Гайка М20-7Н.04.019 ГОСТ5916-70

Заводской номер: [Гайка М20-7Н.04.019 ГОСТ5916-70] Количество на модель: 8
[Гайка М20-7Н.04.019 ГОСТ5916-70]
8
13

Номер детали на чертеже:

13

Шайба 20.02.6Ст3пс.019 ГОСТ11371-78

Заводской номер: [Шайба 20.02.6Ст3пс.019 ГОСТ11371-78] Количество на модель: 4
[Шайба 20.02.6Ст3пс.019 ГОСТ11371-78]
4
14

Номер детали на чертеже:

14

Гайка М20х1,5-7Н.04.019 ГОСТ5916-70

Заводской номер: [Гайка М20х1,5-7Н.04.019 ГОСТ5916-70] Количество на модель: 4
[Гайка М20х1,5-7Н.04.019 ГОСТ5916-70]
4
15

Номер детали на чертеже:

15

Стакан

Заводской номер: КС-3576.30.020 Количество на модель: 4
КС-3576.30.020
4
16

Номер детали на чертеже:

16

Шайба

Заводской номер: КС-2573.91.252-01 Количество на модель: 4
КС-2573.91.252-01
4
17

Номер детали на чертеже:

17

Подушка

Заводской номер: КС-3572.14.005 Количество на модель: 4
КС-3572.14.005
4
18

Номер детали на чертеже:

18

Шайба

Заводской номер: КС-3572.14.006 Количество на модель: 8
КС-3572.14.006
8
19

Номер детали на чертеже:

19

Планка

Заводской номер: КС-3577.30.003 Количество на модель: 2
КС-3577.30.003
2
20

Номер детали на чертеже:

20

Кронштейн

Заводской номер: КС-35715.30.070 Количество на модель: 1
КС-35715.30.070
1
