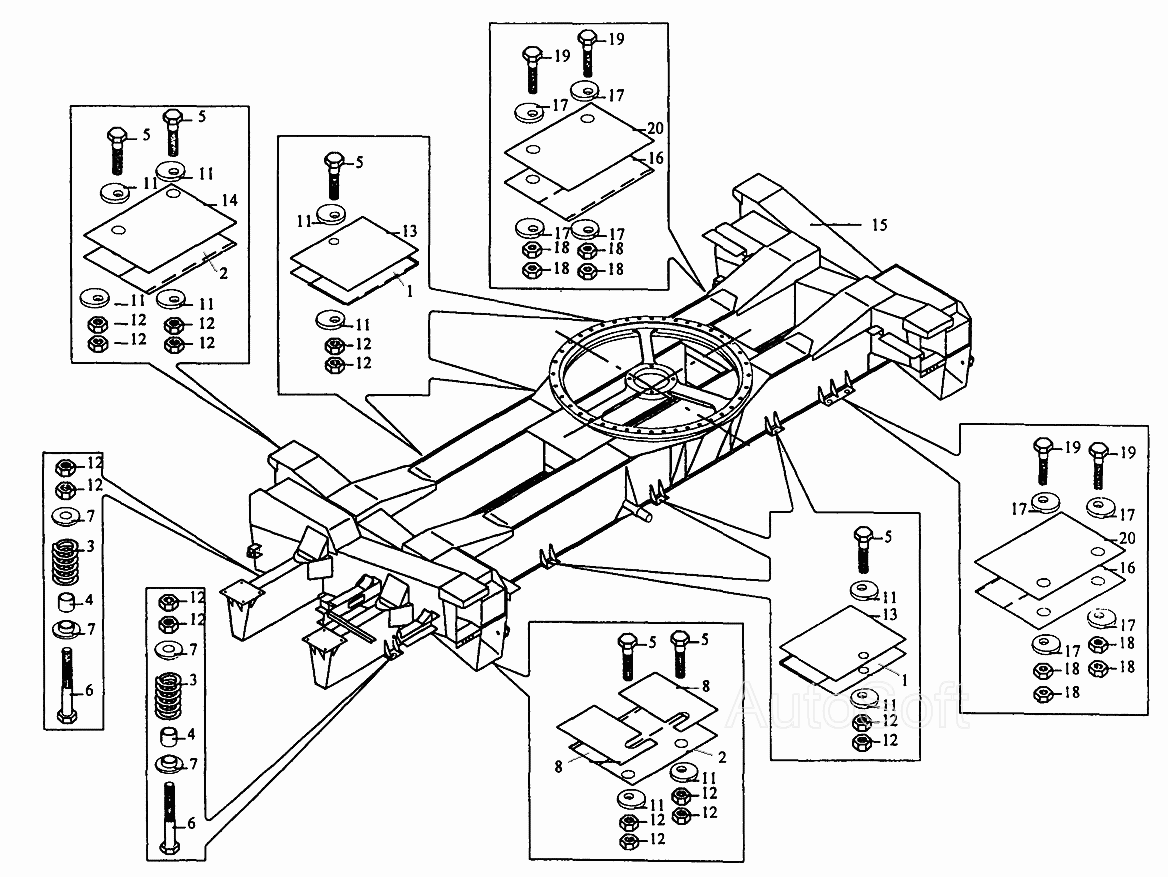

Установка нижней рамы КС-35714.30.000 КС-35714. Каталог 2002г.

Рама поворотная КС-35714.50.100 КС-35714 Установка выносных опор КС-35714.31.000 КС-35714

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
8
8
11
12
13
14
15
16
18
19
20

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Прокладка

Заводской номер: КС-3574.30.010 Количество на модель: 6
КС-3574.30.010
6
2

Номер детали на чертеже:

2

Прокладка

Заводской номер: КС-3574.30.020 Количество на модель: 2
КС-3574.30.020
2
3

Номер детали на чертеже:

3

Пружина

Заводской номер: КС-3574.30.001 Количество на модель: 2
КС-3574.30.001
2
4

Номер детали на чертеже:

4

Проставка

Заводской номер: КС-3574.30.002-1 Количество на модель: 2
КС-3574.30.002-1
2
5

Номер детали на чертеже:

5

Болт

Заводской номер: КС-3574.30.003 Количество на модель: 10
КС-3574.30.003
10
6

Номер детали на чертеже:

6

Болт

Заводской номер: КС-3574.30.003-01 Количество на модель: 2
КС-3574.30.003-01
2
7

Номер детали на чертеже:

7

Втулка

Заводской номер: КС-3574.30.004-1 Количество на модель: 4
КС-3574.30.004-1
4
8

Номер детали на чертеже:

8

Прокладка

Заводской номер: КС-3574.30.005 Количество на модель: 4
КС-3574.30.005
4
8

Номер детали на чертеже:

8

Прокладка

Заводской номер: КС-3574.30.005-01 Количество на модель: 4
КС-3574.30.005-01
4
8

Номер детали на чертеже:

8

Прокладка

Заводской номер: КС-3574.30.005-02 Количество на модель: 4
КС-3574.30.005-02
4
11

Номер детали на чертеже:

11

Шайба

Заводской номер: КС-3574.30.006 Количество на модель: 18
КС-3574.30.006
18
12

Номер детали на чертеже:

12

Гайка

Заводской номер: КС-3574.30.008-01 Количество на модель: 24
КС-3574.30.008-01
24
13

Номер детали на чертеже:

13

Прокладка

Заводской номер: КС-3574.30.011 Количество на модель: 9
КС-3574.30.011
9
14

Номер детали на чертеже:

14

Прокладка

Заводской номер: КС-3574.30.022 Количество на модель: 2
КС-3574.30.022
2
15

Номер детали на чертеже:

15

Рама

Заводской номер: КС-3574.30.500 Количество на модель: 1
КС-3574.30.500
1
16

Номер детали на чертеже:

16

Прокладка

Заводской номер: КС-3574.30.020-01 Количество на модель: 2
КС-3574.30.020-01
2
18

Номер детали на чертеже:

18

Гайка

Заводской номер: КС-3574.30.008 Количество на модель: 8
КС-3574.30.008
8
19

Номер детали на чертеже:

19

Болт

Заводской номер: КС-3574.30.009 Количество на модель: 4
КС-3574.30.009
4
20

Номер детали на чертеже:

20

Прокладка

Заводской номер: КС-3574.30.022-01 Количество на модель: 4
КС-3574.30.022-01
4
