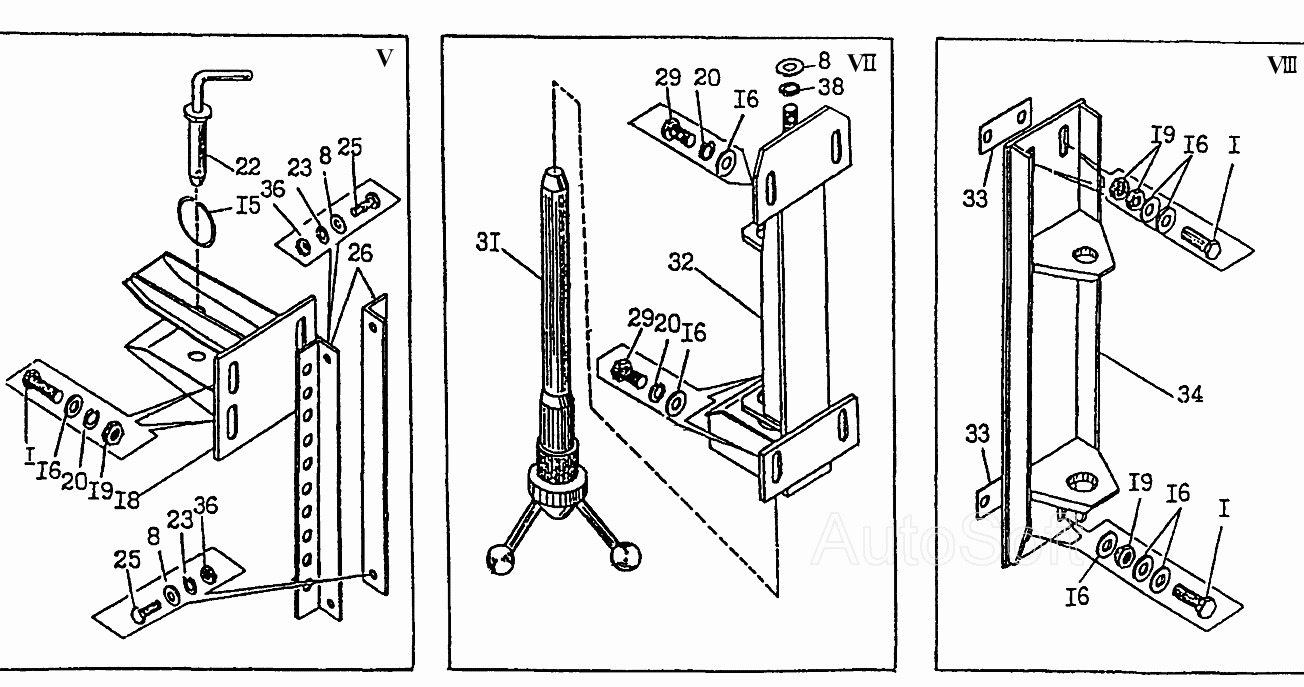

Установка гуська КС-35714.62.000 КС-35714. Каталог 2002г.

Установка гуська КС-35714.62.000 КС-35714 Подвеска крюковая КС-3577А.66.300 КС-35714

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Болт М16-8gх50.46.019 ГОСТ7798-70

Заводской номер: [Болт М16-8gх50.46.019 ГОСТ7798-70] Количество на модель: 8
[Болт М16-8gх50.46.019 ГОСТ7798-70]
8
8

Номер детали на чертеже:

8

Гайка М10-7Н.04.019 ГОСТ5915-70

Заводской номер: [Гайка М10-7Н.04.019 ГОСТ5915-70] Количество на модель: 6
[Гайка М10-7Н.04.019 ГОСТ5915-70]
6
15

Номер детали на чертеже:

15

Кольцо

Заводской номер: КС-3577.62.011 Количество на модель: 5
КС-3577.62.011
5
16

Номер детали на чертеже:

16

Шайба 16.02Вст3пс.019 ГОСТ11371-78

Заводской номер: [Шайба 16.02Вст3пс.019 ГОСТ11371-78] Количество на модель: 28
[Шайба 16.02Вст3пс.019 ГОСТ11371-78]
28
18

Номер детали на чертеже:

18

Кронштейн

Заводской номер: КС-3577.62.130-4 Количество на модель: 1
КС-3577.62.130-4
1
19

Номер детали на чертеже:

19

Гайка М16-7Н.04.019 ГОСТ5916-70

Заводской номер: [Гайка М16-7Н.04.019 ГОСТ5916-70] Количество на модель: 9
[Гайка М16-7Н.04.019 ГОСТ5916-70]
9
20

Номер детали на чертеже:

20

Шайба 16.65Г.019 ГОСТ6402-70

Заводской номер: [Шайба 16.65Г.019 ГОСТ6402-70] Количество на модель: 16
[Шайба 16.65Г.019 ГОСТ6402-70]
16
21

Номер детали на чертеже:

21

Болт М16-8gх45.46.019 ГОСТ7798-70

Заводской номер: [Болт М16-8gх45.46.019 ГОСТ7798-70] Количество на модель: 4
[Болт М16-8gх45.46.019 ГОСТ7798-70]
4
22

Номер детали на чертеже:

22

Палец

Заводской номер: КС-3577.62.150 Количество на модель: 1
КС-3577.62.150
1
23

Номер детали на чертеже:

23

Шайба 10.65Г.019 ГОСТ6402-70

Заводской номер: [Шайба 10.65Г.019 ГОСТ6402-70] Количество на модель: 4
[Шайба 10.65Г.019 ГОСТ6402-70]
4
25

Номер детали на чертеже:

25

Болт М10-8gх30.46.019 ГОСТ7798-70

Заводской номер: [Болт М10-8gх30.46.019 ГОСТ7798-70] Количество на модель: 4
[Болт М10-8gх30.46.019 ГОСТ7798-70]
4
26

Номер детали на чертеже:

26

Уголок

Заводской номер: КС-3577.62.007-4 Количество на модель: 2
КС-3577.62.007-4
2
29

Номер детали на чертеже:

29

Болт М16-8gх30.46.019 ГОСТ7798-70

Заводской номер: [Болт М16-8gх30.46.019 ГОСТ7798-70] Количество на модель: 8
[Болт М16-8gх30.46.019 ГОСТ7798-70]
8
31

Номер детали на чертеже:

31

Ось

Заводской номер: КС-3577.62.140-2 Количество на модель: 1
КС-3577.62.140-2
1
32

Номер детали на чертеже:

32

Кронштейн

Заводской номер: КС-35714.62.070 Количество на модель: 1
КС-35714.62.070
1
33

Номер детали на чертеже:

33

Планка

Заводской номер: КС-3577.62.006-4 Количество на модель: 3
КС-3577.62.006-4
3
34

Номер детали на чертеже:

34

Кронштейн

Заводской номер: КС-35714.62.060 Количество на модель: 1
КС-35714.62.060
1
36

Номер детали на чертеже:

36

Шайба 10.02.Вст3пс.019 ГОСТ11371-78

Заводской номер: [Шайба 10.02.Вст3пс.019 ГОСТ11371-78] Количество на модель: 4
[Шайба 10.02.Вст3пс.019 ГОСТ11371-78]
4
38

Номер детали на чертеже:

38

Кольцо

Заводской номер: У2.27.63.029-05 Количество на модель: 2
У2.27.63.029-05
2
