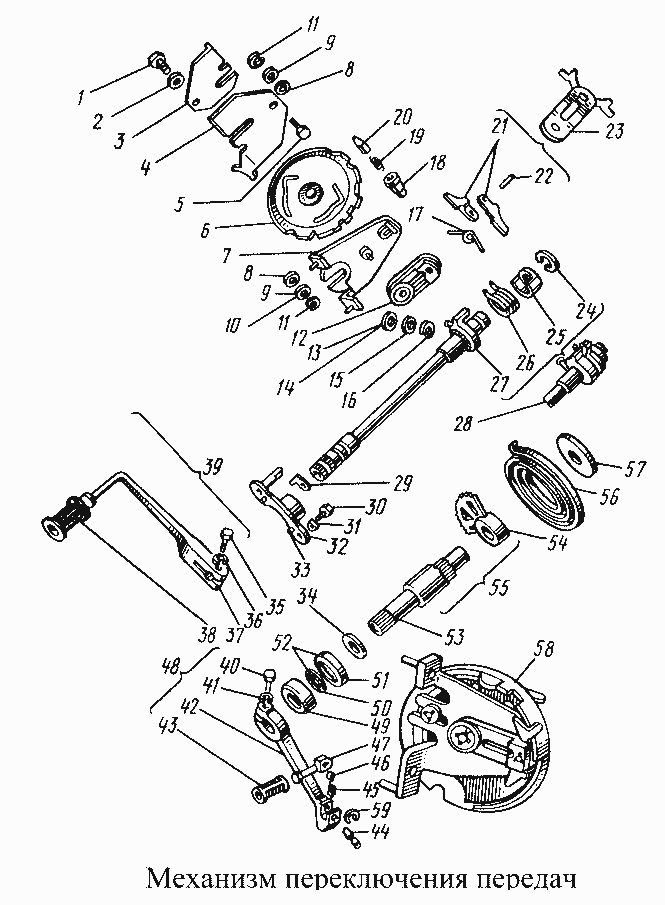

Механизм переключения передач ЗиД "Восход"

Коробка передач ЗиД "Восход" Цепь задняя ЗиД "Восход"

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Ось вилки переключения III и IV передачи

Заводской номер: 077000116601 Количество на модель: 1
077000116601
1
2

Номер детали на чертеже:

2

Шайба 7

Заводской номер: 085000406001 Количество на модель: 1
085000406001
1
3

Номер детали на чертеже:

3

Вилка переключения III и IV передачи

Заводской номер: 077000116401 Количество на модель: 1
077000116401
1
4

Номер детали на чертеже:

4

Вилка переключения I и II передачи

Заводской номер: 077000116301 Количество на модель: 1
077000116301
1
5

Номер детали на чертеже:

5

Ось вилки переключения I и II передачи

Заводской номер: 077000116501 Количество на модель: 1
077000116501
1
6

Номер детали на чертеже:

6

Диск переключения передач

Заводской номер: 077000102501 Количество на модель: 1
077000102501
1
7

Номер детали на чертеже:

7

Основание механизма переключения передач

Заводской номер: 125000191001 Количество на модель: 1
125000191001
1
8

Номер детали на чертеже:

8

Шайба 7

Заводской номер: 085000401301 Количество на модель:
085000401301
9

Номер детали на чертеже:

9

Шайба 7

Заводской номер: 085000406601 Количество на модель: 1
085000406601
1
10

Номер детали на чертеже:

10

Шайба 7

Заводской номер: 085000407501 Количество на модель:
085000407501
11

Номер детали на чертеже:

11

Кольцо 5х1

Заводской номер: 085001101301 Количество на модель: 2
085001101301
2
12

Номер детали на чертеже:

12

Корпус собачек

Заводской номер: 124000102101 Количество на модель: 1
124000102101
1
13

Номер детали на чертеже:

13

Шайба 8

Заводской номер: 085000406101 Количество на модель:
085000406101
14

Номер детали на чертеже:

14

Шайба 8

Заводской номер: 085000406111 Количество на модель:
085000406111
15

Номер детали на чертеже:

15

Шайба 8

Заводской номер: 085000406501 Количество на модель: 1
085000406501
1
16

Номер детали на чертеже:

16

Кольцо 6х1

Заводской номер: 085001101401 Количество на модель: 2
085001101401
2
17

Номер детали на чертеже:

17

Пружина собачек

Заводской номер: 124000102401 Количество на модель: 1
124000102401
1
18

Номер детали на чертеже:

18

Корпус фиксатора передач

Заводской номер: 077000101001 Количество на модель: 1
077000101001
1
18

Номер детали на чертеже:

18

Корпус фиксатора передач

Заводской номер: 077000101002 Количество на модель: 1
077000101002
1
19

Номер детали на чертеже:

19

Пружина

Заводской номер: 077000101101 Количество на модель: 1
077000101101
1
20

Номер детали на чертеже:

20

Фиксатор передач

Заводской номер: 077000101201 Количество на модель: 1
077000101201
1
21

Номер детали на чертеже:

21

Собачка

Заводской номер: 124000102201 Количество на модель: 2
124000102201
2
22

Номер детали на чертеже:

22

Ось собачек переключения

Заводской номер: 124000102701 Количество на модель: 1
124000102701
1
23

Номер детали на чертеже:

23

Корпус собачек механизма переключения

Заводской номер: 124000196001 Количество на модель: 1
124000196001
1
24

Номер детали на чертеже:

24

Кольцо 13х1,6

Заводской номер: 085001100201 Количество на модель: 1
085001100201
1
25

Номер детали на чертеже:

25

Шайба 16

Заводской номер: 075000101801 Количество на модель: 1
075000101801
1
26

Номер детали на чертеже:

26

Пружина переключения

Заводской номер: 124000101701 Количество на модель: 1
124000101701
1
27

Номер детали на чертеже:

27

Валик переключения передач с поводком

Заводской номер: 124000197201 Количество на модель: 1
124000197201
1
27

Номер детали на чертеже:

27

Валик переключения передач с поводком

Заводской номер: 124000197203 Количество на модель: 1
124000197203
1
28

Номер детали на чертеже:

28

Валик переключения передач

Заводской номер: 124000190803 Количество на модель: 1
124000190803
1
28

Номер детали на чертеже:

28

Валик переключения передач

Заводской номер: 124000190801 Количество на модель: 1
124000190801
1
29

Номер детали на чертеже:

29

Шайба стопорная

Заводской номер: 077000102601 Количество на модель: 2
077000102601
2
30

Номер детали на чертеже:

30

Болт М6-6gх17

Заводской номер: 085000100601 Количество на модель: 4
085000100601
4
31

Номер детали на чертеже:

31

Шайба механизма переключения

Заводской номер: 095000122701 Количество на модель: 2
095000122701
2
32

Номер детали на чертеже:

32

Основание упора

Заводской номер: 077000196101 Количество на модель: 1
077000196101
1
33

Номер детали на чертеже:

33

Штифт 3,5х10

Заводской номер: 085000500901 Количество на модель: 2
085000500901
2
34

Номер детали на чертеже:

34

Шайба 20

Заводской номер: 085000403801 Количество на модель: 1
085000403801
1
35

Номер детали на чертеже:

35

Болт М6-6gх25

Заводской номер: 085820172403 Количество на модель: 1
085820172403
1
36

Номер детали на чертеже:

36

Шайба 6.65Г. 019 ГОСТ 6402-70

Заводской номер: 085820471001 Количество на модель: 1
085820471001
1
37

Номер детали на чертеже:

37

Рычаг переключения передач

Заводской номер: 095000108301 Количество на модель: 1
095000108301
1
37

Номер детали на чертеже:

37

Рычаг переключения передач

Заводской номер: 095000108302 Количество на модель: 1
095000108302
1
37

Номер детали на чертеже:

37

Рычаг переключения передач

Заводской номер: 095000108303 Количество на модель: 1
095000108303
1
38

Номер детали на чертеже:

38

Валик

Заводской номер: 124000124601 Количество на модель: 1
124000124601
1
39

Номер детали на чертеже:

39

Рычаг переключения передач

Заводской номер: 124000199503 Количество на модель: 1
124000199503
1
39

Номер детали на чертеже:

39

Рычаг переключения передач

Заводской номер: 124000199502 Количество на модель: 1
124000199502
1
40

Номер детали на чертеже:

40

Болт М8х1-6gх25.019 ГОСТ 7796-70

Заводской номер: 085820172801 Количество на модель: 1
085820172801
1
40

Номер детали на чертеже:

40

Болт М8х1-6gх25

Заводской номер: 085820172803 Количество на модель: 1
085820172803
1
41

Номер детали на чертеже:

41

Шайба 8.65Г.019 ГОСТ 6402-70

Заводской номер: 085820471601 Количество на модель: 1
085820471601
1
42

Номер детали на чертеже:

42

Рычаг кикстартера

Заводской номер: 124000108103 Количество на модель: 1
124000108103
1
42

Номер детали на чертеже:

42

Рычаг кикстартера

Заводской номер: 124000108101 Количество на модель: 1
124000108101
1
43

Номер детали на чертеже:

43

Валик

Заводской номер: 124000108201 Количество на модель: 1
124000108201
1
43

Номер детали на чертеже:

43

Валик

Заводской номер: 124000108203 Количество на модель: 1
124000108203
1
44

Номер детали на чертеже:

44

Ось рычага кикстартера

Заводской номер: 124000123901 Количество на модель: 1
124000123901
1
44

Номер детали на чертеже:

44

Ось рычага кикстартера

Заводской номер: 124000123903 Количество на модель: 1
124000123903
1
45

Номер детали на чертеже:

45

Пружина

Заводской номер: 077000101111 Количество на модель: 1
077000101111
1
45

Номер детали на чертеже:

45

Пружина

Заводской номер: 077000101113 Количество на модель: 1
077000101113
1
46

Номер детали на чертеже:

46

Шарик Б-6,35-200

Заводской номер: 066820115001 Количество на модель: 1
066820115001
1
47

Номер детали на чертеже:

47

Педаль рычага кикстартера

Заводской номер: 124000123803 Количество на модель: 1
124000123803
1
47

Номер детали на чертеже:

47

Педаль рычага кикстартера

Заводской номер: 124000123801 Количество на модель: 1
124000123801
1
48

Номер детали на чертеже:

48

Рычаг кикстартера

Заводской номер: 124000193102 Количество на модель: 1
124000193102
1
48

Номер детали на чертеже:

48

Рычаг кикстартера

Заводской номер: 124000193103 Количество на модель: 1
124000193103
1
49

Номер детали на чертеже:

49

Колпачок сальника кикстартера

Заводской номер: 075000107901 Количество на модель: 1
075000107901
1
50

Номер детали на чертеже:

50

Пружина сальника вала кикстартера

Заводской номер: 073000104501 Количество на модель: 1
073000104501
1
51

Номер детали на чертеже:

51

Манжета сальника вала кикстартера

Заводской номер: 073000107803 Количество на модель: 1
073000107803
1
51

Номер детали на чертеже:

51

Манжета сальника вала кикстартера

Заводской номер: 073000107801 Количество на модель: 1
073000107801
1
52

Номер детали на чертеже:

52

Сальник вала кикстартера

Заводской номер: 073000193001 Количество на модель: 1
073000193001
1
52

Номер детали на чертеже:

52

Сальник вала кикстартера

Заводской номер: 073000193003 Количество на модель: 1
073000193003
1
53

Номер детали на чертеже:

53

Вал кикстартера

Заводской номер: 077000104803 Количество на модель: 1
077000104803
1
53

Номер детали на чертеже:

53

Вал кикстартера

Заводской номер: 077000104801 Количество на модель: 1
077000104801
1
54

Номер детали на чертеже:

54

Сектор кикстартера

Заводской номер: 077000104901 Количество на модель: 1
077000104901
1
55

Номер детали на чертеже:

55

Вал кикстартера

Заводской номер: 077000192101 Количество на модель: 1
077000192101
1
55

Номер детали на чертеже:

55

Вал кикстартера

Заводской номер: 077000192103 Количество на модель: 1
077000192103
1
56

Номер детали на чертеже:

56

Пружина кикстартера

Заводской номер: 075000105002 Количество на модель: 1
075000105002
1
57

Номер детали на чертеже:

57

Шайба 17

Заводской номер: 085000407701 Количество на модель: 1
085000407701
1
58

Номер детали на чертеже:

58

Механизм переключения передач

Заводской номер: 124000190901 Количество на модель: 1
124000190901
1
59

Номер детали на чертеже:

59

Кольцо 6х1

Заводской номер: 085001171401 Количество на модель: 1
085001171401
1
