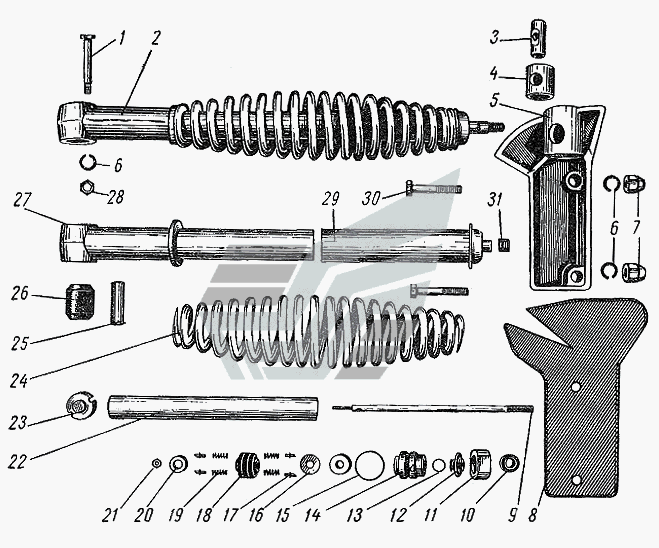

Амортизатор задний ВП-150 "Вятка". Каталог 1985г.

Рычаг задней подвески ВП-150 "Вятка" Колесо ВП-150 "Вятка"

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Ось амортизатора нижняя

Заводской номер: 5-6 Количество на модель: 1
5-6
1
2

Номер детали на чертеже:

2

Амортизатор задний в сборе

Заводской номер: сб. 5-В Количество на модель: 1
сб. 5-В
1
3

Номер детали на чертеже:

3

Ось амортизатора верхняя

Заводской номер: 5-2 Количество на модель: 1
5-2
1
4

Номер детали на чертеже:

4

Вкладыш резиновый верхний

Заводской номер: 5-1 Количество на модель: 1
5-1
1
5

Номер детали на чертеже:

5

Кронштейн амортизатора верхний

Заводской номер: 0-12 Количество на модель: 1
0-12
1
6

Номер детали на чертеже:

6

Шайба пружинная 10

Заводской номер: ШГ-7тц Количество на модель: 3
ШГ-7тц
3
7

Номер детали на чертеже:

7

Гайка специальная

Заводской номер: 7-36 Количество на модель: 2
7-36
2
8

Номер детали на чертеже:

8

Прокладка кронштейна амортизатора

Заводской номер: 0-13 Количество на модель: 1
0-13
1
9

Номер детали на чертеже:

9

Шток амортизатора

Заводской номер: 5-14-1 Количество на модель: 1
5-14-1
1
10

Номер детали на чертеже:

10

Демпфер штока

Заводской номер: 5-15 Количество на модель: 2
5-15
2
11

Номер детали на чертеже:

11

Гайка корпуса

Заводской номер: 3-5-1 Количество на модель: 1
3-5-1
1
12

Номер детали на чертеже:

12

Сальник

Заводской номер: 3-8-1 Количество на модель: 1
3-8-1
1
13

Номер детали на чертеже:

13

Пружина сальника

Заводской номер: 3-105 Количество на модель: 1
3-105
1
14

Номер детали на чертеже:

14

Корпус сальника в сборе

Заводской номер: сб. 3-18 Количество на модель: 1
сб. 3-18
1
15

Номер детали на чертеже:

15

Кольцо уплотнительное

Заводской номер: 3-4-1 Количество на модель: 1
3-4-1
1
16

Номер детали на чертеже:

16

Шайба поршня верхняя

Заводской номер: 3-20 Количество на модель: 1
3-20
1
17

Номер детали на чертеже:

17

Золотник

Заводской номер: 3-23 Количество на модель: 4
3-23
4
18

Номер детали на чертеже:

18

Поршень амортизатора

Заводской номер: 3-22 Количество на модель: 1
3-22
1
19

Номер детали на чертеже:

19

Пружина золотника поршня

Заводской номер: 3-21 Количество на модель: 4
3-21
4
20

Номер детали на чертеже:

20

Шайба поршня нижняя

Заводской номер: 3-24 Количество на модель: 1
3-24
1
21

Номер детали на чертеже:

21

Специальная гайка поршня

Заводской номер: 3-25 Количество на модель: 1
3-25
1
22

Номер детали на чертеже:

22

Цилиндр амортизатора

Заводской номер: 5-12 Количество на модель: 1
5-12
1
23

Номер детали на чертеже:

23

Клапан передний

Заводской номер: сб. 3-8-1 Количество на модель: 1
сб. 3-8-1
1
24

Номер детали на чертеже:

24

Пружина задней подвески

Заводской номер: 5-4 Количество на модель: 1
5-4
1
25

Номер детали на чертеже:

25

Втулка нижнего вкладыша

Заводской номер: 5-7 Количество на модель: 1
5-7
1
26

Номер детали на чертеже:

26

Вкладыш резиновый нижний

Заводской номер: 5-5 Количество на модель: 1
5-5
1
27

Номер детали на чертеже:

27

Кожух нижний

Заводской номер: сб. 5-3 Количество на модель: 1
сб. 5-3
1
28

Номер детали на чертеже:

28

Гайка М10

Заводской номер: Г-7ц Количество на модель: 1
Г-7ц
1
29

Номер детали на чертеже:

29

Кожух верхний в сборе

Заводской номер: сб. 5-2 Количество на модель: 1
сб. 5-2
1
30

Номер детали на чертеже:

30

Болт специальный крепления верхнего кронштейна амортизатора

Заводской номер: 0-14 Количество на модель: 2
0-14
2
31

Номер детали на чертеже:

31

Гайка специальная М8х1

Заводской номер: 5-3 Количество на модель: 1
5-3
1
