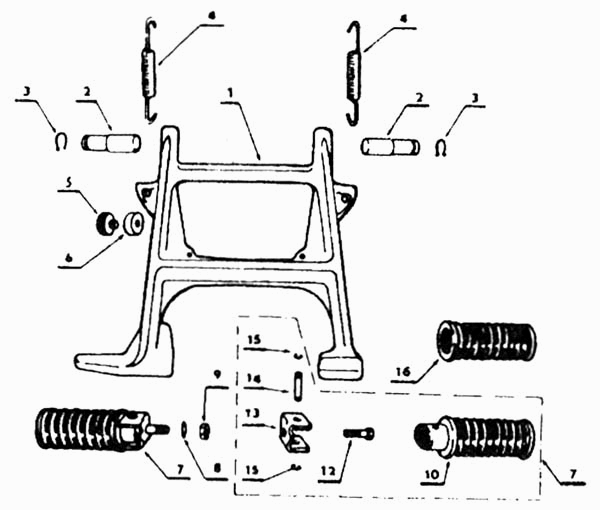

Педали, подставка Java-350. Каталог 1999г.

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
1
2
3
4
5
6
7
8
9
10
12
13
14
15
16
1

Номер детали на чертеже:

1

Подставка

Заводской номер: 451963437015 Количество на модель: 1
451963437015
1
2

Номер детали на чертеже:

2

Ось подставки

Заводской номер: 451963437014 Количество на модель: 2
451963437014
2
3

Номер детали на чертеже:

3

Кольцо 14

Заводской номер: 311733000140 Количество на модель: 2
311733000140
2
4

Номер детали на чертеже:

4

Пружина

Заводской номер: 315111708630 Количество на модель: 2
315111708630
2
5

Номер детали на чертеже:

5

Опора

Заводской номер: 451963437027 Количество на модель: 1
451963437027
1
6

Номер детали на чертеже:

6

Чашка

Заводской номер: 451963437028 Количество на модель: 1
451963437028
1
7

Номер детали на чертеже:

7

Подножка пассажира

Заводской номер: 451963437150 Количество на модель: 2
451963437150
2
8

Номер детали на чертеже:

8

Пружинная шайба 102

Заводской номер: 311214010102 Количество на модель: 2
311214010102
2
9

Номер детали на чертеже:

9

Гайка М10

Заводской номер: 311120114100 Количество на модель: 2
311120114100
2
10

Номер детали на чертеже:

10

Подножка с резиной

Заводской номер: 451963437155 Количество на модель: 2
451963437155
2
12

Номер детали на чертеже:

12

Болт М10х22

Заводской номер: 309203141017 Количество на модель: 2
309203141017
2
13

Номер детали на чертеже:

13

Кронштейн подножки пассажира

Заводской номер: 451963437157 Количество на модель: 2
451963437157
2
14

Номер детали на чертеже:

14

Ось

Заводской номер: 451935337098 Количество на модель: 2
451935337098
2
15

Номер детали на чертеже:

15

Кольцо

Заводской номер: 451935337097 Количество на модель: 4
451935337097
4
16

Номер детали на чертеже:

16

Резина (451960037113)

Заводской номер: 321831003001 Количество на модель: 2
321831003001
2
