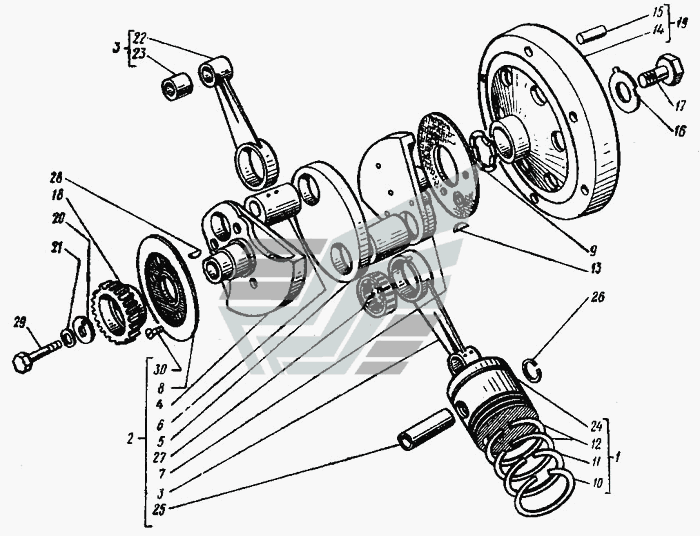

Коленчатый вал с шатунами и поршнями Урал М-67-36

Крышки картера, масляный фильтр Урал М-67-36 Цилиндры и головки цилиндров Урал М-67-36

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Поршень с кольцами

Заводской номер: 6601022 Количество на модель: 2

6601022

2

2

Номер детали на чертеже:

2

Кривошипный механизм с маслоуловителями и поршневыми пальцами в сборе

Заводской номер: 6601026 Количество на модель: 1

6601026

1

3

Номер детали на чертеже:

3

Шатун в сборе

Заводской номер: 6601027 Количество на модель: 2

6601027

2

4

Номер детали на чертеже:

4

Цапфа кривошипа передняя

Заводской номер: 6601201 Количество на модель: 1

6601201

1

5

Номер детали на чертеже:

5

Щека кривошипа

Заводской номер: 6601202 Количество на модель: 1

6601202

1

6

Номер детали на чертеже:

6

Палец кривошипа

Заводской номер: 6601203 Количество на модель: 2

6601203

2

7

Номер детали на чертеже:

7

Цапфа кривошипа задняя

Заводской номер: 6601211 Количество на модель: 1

6601211

1

8

Номер детали на чертеже:

8

Маслоуловитель

Заводской номер: 6601213 Количество на модель: 2

6601213

2

9

Номер детали на чертеже:

9

Шайба распорная

Заводской номер: 7201214 Количество на модель: 1

7201214

1

10

Номер детали на чертеже:

10

Кольцо поршневое компрессионное хромированное

Заводской номер: 6101216-01 Количество на модель: 2

6101216-01

2

11

Номер детали на чертеже:

11

Кольцо поршневое компрессионное

Заводской номер: 6101217-01 Количество на модель: 2

6101217-01

2

12

Номер детали на чертеже:

12

Кольцо поршневое маслосъемное

Заводской номер: 7201218-01 Количество на модель: 4

7201218-01

4

13

Номер детали на чертеже:

13

Шпонка сегментная маховика

Заводской номер: 7201222 Количество на модель: 1

7201222

1

14

Номер детали на чертеже:

14

Маховик

Заводской номер: 7201223-Б Количество на модель: 1

7201223-Б

1

15

Номер детали на чертеже:

15

Палец сцепления

Заводской номер: 7201225 Количество на модель: 6

7201225

6

16

Номер детали на чертеже:

16

Шайба замочная маховика

Заводской номер: 7201227 Количество на модель: 1

7201227

1

17

Номер детали на чертеже:

17

Болт крепления маховика

Заводской номер: 7201228 Количество на модель: 1

7201228

1

18

Номер детали на чертеже:

18

Шестерня распределения ведущая

Заводской номер: 7201229 Количество на модель: 1

7201229

1

19

Номер детали на чертеже:

19

Маховик с пальцами сцепления в сборе

Заводской номер: 7201230 Количество на модель: 1

7201230

1

20

Номер детали на чертеже:

20

Шайба шестерни распределения

Заводской номер: 7201231 Количество на модель: 1

7201231

1

21

Номер детали на чертеже:

21

Шайба замочная ведущей шестерни распределения

Заводской номер: 7201232 Количество на модель: 1

7201232

1

22

Номер детали на чертеже:

22

Шатун

Заводской номер: 6601233 Количество на модель: 2

6601233

2

23

Номер детали на чертеже:

23

Втулка верхней головки шатуна

Заводской номер: 7201234-А Количество на модель: 2

7201234-А

2

24

Номер детали на чертеже:

24

Поршень

Заводской номер: 6601237 Количество на модель: 2

6601237

2

25

Номер детали на чертеже:

25

Палец поршневой

Заводской номер: 6601238-01 Количество на модель: 2

6601238-01

2

26

Номер детали на чертеже:

26

Кольцо стопорное поршневого пальца

Заводской номер: 7201239-01 Количество на модель: 2

7201239-01

2

27

Номер детали на чертеже:

27

Роликоподшипник радиальный

Заводской номер: 864708ДМ Количество на модель: 2

864708ДМ

2

28

Номер детали на чертеже:

28

Шпонка П4х13 крепления ведущей шестерни

Заводской номер: 14110 Количество на модель: 1

14110

1

29

Номер детали на чертеже:

29

Болт М8х1х55 креплении ведущей шестерни распределения

Заводской номер: 201489-П29 Количество на модель: 1

201489-П29

1

30

Номер детали на чертеже:

30

Винт М6х16 крепления маслоуловителей

Заводской номер: 221605-П8 Количество на модель: 6

221605-П8

6
