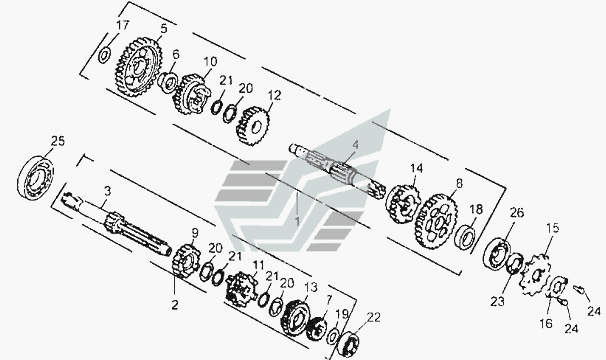

Трансмиссия Двигатель 253 FMM. Каталог 2008г.

Коленчатый вал и поршень Двигатель 253 FMM Барабан механизма переключения передач Двигатель 253 FMM

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Контрпривод в сборе

Заводской номер: 23700 Количество на модель: 1

23700

1

2

Номер детали на чертеже:

2

Первичный вал

Заводской номер: 23600 Количество на модель: 1

23600

1

3

Номер детали на чертеже:

3

Первичный вал (14)

Заводской номер: 23611 Количество на модель: 1

23611

1

4

Номер детали на чертеже:

4

Вторичный вал

Заводской номер: 23771 Количество на модель: 1

23771

1

5

Номер детали на чертеже:

5

1-я шестерня контрпривода

Заводской номер: 23711 Количество на модель: 1

23711

1

6

Номер детали на чертеже:

6

Втулка

Заводской номер: 23712 Количество на модель: 1

23712

1

7

Номер детали на чертеже:

7

Шестерня 2-ой передачи первичного вала (20)

Заводской номер: 23621 Количество на модель: 1

23621

1

8

Номер детали на чертеже:

8

2-я передача контрпривода

Заводской номер: 23721 Количество на модель: 1

23721

1

9

Номер детали на чертеже:

9

Шестерня 3 –ей передачи первичного вала (24)

Заводской номер: 23631 Количество на модель: 1

23631

1

10

Номер детали на чертеже:

10

3-я передача контрпривода

Заводской номер: 23731 Количество на модель: 1

23731

1

11

Номер детали на чертеже:

11

4-я передача вторичного вала

Заводской номер: 23641 Количество на модель: 1

23641

1

12

Номер детали на чертеже:

12

Шестерня 4-ой передачи вторичного вала (28)

Заводской номер: 23741 Количество на модель: 1

23741

1

13

Номер детали на чертеже:

13

5-я передача вторичного вала

Заводской номер: 23651 Количество на модель: 1

23651

1

14

Номер детали на чертеже:

14

Шестерня 5-ой передачи вторичного вала (29)

Заводской номер: 23751 Количество на модель: 1

23751

1

15

Номер детали на чертеже:

15

Ведущая звездочка

Заводской номер: 22711 Количество на модель: 1

22711

1

16

Номер детали на чертеже:

16

Крепежная пластина

Заводской номер: 22712/244FMI Количество на модель: 1

22712/244FMI

1

17

Номер детали на чертеже:

17

Шайба

Заводской номер: 23773/244FMI Количество на модель: 1

23773/244FMI

1

18

Номер детали на чертеже:

18

Манжета

Заводской номер: 23777 Количество на модель: 1

23777

1

19

Номер детали на чертеже:

19

Упорная шайба

Заводской номер: 23674/244FMI Количество на модель: 1

23674/244FMI

1

20

Номер детали на чертеже:

20

Шлицевая шайба

Заводской номер: 23675/244FМI Количество на модель: 3

23675/244FМI

3

21

Номер детали на чертеже:

21

Пружинящее стопорное кольцо 58

Заводской номер: GB/T894.1 Количество на модель: 3

GB/T894.1

3

22

Номер детали на чертеже:

22

Подшипник55x67x20

Заводской номер: GB276 Количество на модель: 1

GB276

1

23

Номер детали на чертеже:

23

Сальник 22x34x7

Заводской номер: 23790 Количество на модель: 1

23790

1

24

Номер детали на чертеже:

24

Болт M6х20

Заводской номер: GB/T5783 Количество на модель: 2

GB/T5783

2
