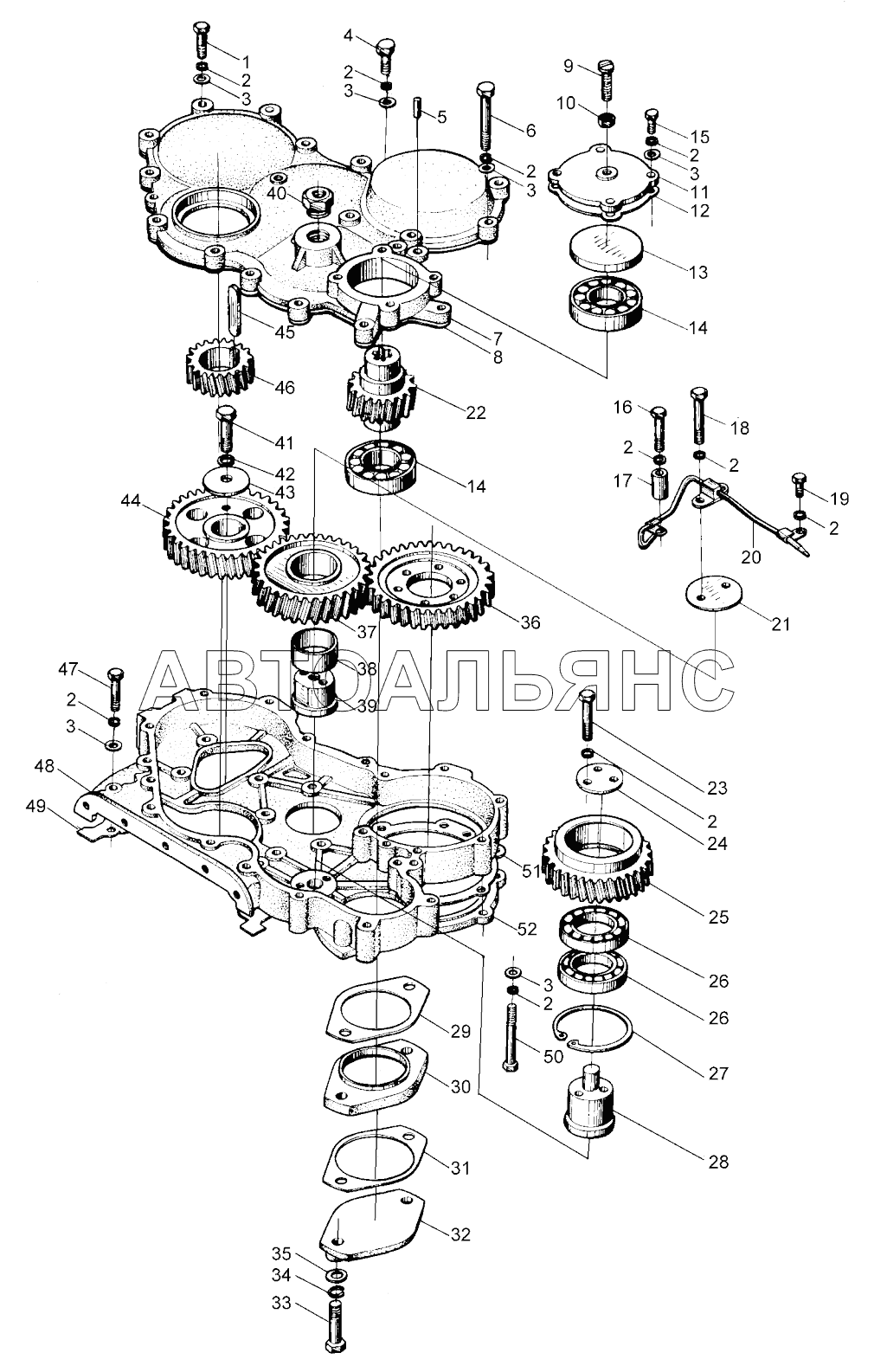

Timing gear train assembly 490BPG. Каталог 2008г.

Crankshaft flywheel assembly 490BPG Cylinder head cover assembly 490BPG

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Bolt

Заводской номер: GB/T5782-2000 Количество на модель: 2
GB/T5782-2000
2
2

Номер детали на чертеже:

2

Washer

Заводской номер: GB/T859-1987 Количество на модель: 33
GB/T859-1987
33
3

Номер детали на чертеже:

3

Washer

Заводской номер: GB/T849-1987 Количество на модель: 36
GB/T849-1987
36
5

Номер детали на чертеже:

5

Pin

Заводской номер: GB1192-2000 Количество на модель: 2
GB1192-2000
2
7

Номер детали на чертеже:

7

Cover

Заводской номер: 490BPG-16001 Количество на модель: 1
490BPG-16001
1
8

Номер детали на чертеже:

8

Gasket

Заводской номер: 490BPG-16002 Количество на модель: 1
490BPG-16002
1
9

Номер детали на чертеже:

9

Adjusting screw

Заводской номер: 490BPG-82014 Количество на модель: 1
490BPG-82014
1
10

Номер детали на чертеже:

10

Nut

Заводской номер: GB/T6171-2000 Количество на модель: 1
GB/T6171-2000
1
11

Номер детали на чертеже:

11

Bearing cover

Заводской номер: 490BPG-82008 Количество на модель: 1
490BPG-82008
1
12

Номер детали на чертеже:

12

Gasket

Заводской номер: 490BPG-82009 Количество на модель: 1
490BPG-82009
1
13

Номер детали на чертеже:

13

End plate

Заводской номер: 490BPG-82001 Количество на модель: 1
490BPG-82001
1
14

Номер детали на чертеже:

14

Bearing

Заводской номер: GB/T297-1994 Количество на модель: 2
GB/T297-1994
2
17

Номер детали на чертеже:

17

Washer

Заводской номер: 490BPG-82003 Количество на модель: 1
490BPG-82003
1
20

Номер детали на чертеже:

20

Oil pipe

Заводской номер: 490BPG-02100 Количество на модель: 1
490BPG-02100
1
21

Номер детали на чертеже:

21

End plate

Заводской номер: 490B-02012-1 Количество на модель: 1
490B-02012-1
1
22

Номер детали на чертеже:

22

Hydraulic pump gear

Заводской номер: 490BPG-82007 Количество на модель: 1
490BPG-82007
1
24

Номер детали на чертеже:

24

Snap plate

Заводской номер: 490BPG-82006 Количество на модель: 1
490BPG-82006
1
25

Номер детали на чертеже:

25

Bridge gear

Заводской номер: 490BPG-82004 Количество на модель: 1
490BPG-82004
1
26

Номер детали на чертеже:

26

Bearing

Заводской номер: GB/T276-1994 Количество на модель: 2
GB/T276-1994
2
27

Номер детали на чертеже:

27

Snap ring

Заводской номер: GB/T893-1-1986 Количество на модель: 1
GB/T893-1-1986
1
28

Номер детали на чертеже:

28

Gear shaft

Заводской номер: 490BPG-82005 Количество на модель: 1
490BPG-82005
1
29

Номер детали на чертеже:

29

Gasket

Заводской номер: 490BPG-82010 Количество на модель: 1
490BPG-82010
1
30

Номер детали на чертеже:

30

Connecting plate

Заводской номер: 490BPG-82011 Количество на модель: 1
490BPG-82011
1
31

Номер детали на чертеже:

31

Gasket

Заводской номер: 490BPG-82012 Количество на модель: 1
490BPG-82012
1
32

Номер детали на чертеже:

32

End cover

Заводской номер: 490BPG-82013 Количество на модель: 1
490BPG-82013
1
33

Номер детали на чертеже:

33

Bolt

Заводской номер: GB21-76 Количество на модель: 2
GB21-76
2
36

Номер детали на чертеже:

36

Pump timing gear

Заводской номер: 490BPG-02003 Количество на модель: 1
490BPG-02003
1
37

Номер детали на чертеже:

37

Timing idle gear

Заводской номер: 490BPG-02006 Количество на модель: 1
490BPG-02006
1
38

Номер детали на чертеже:

38

Bushing

Заводской номер: 490B-02005 Количество на модель: 1
490B-02005
1
39

Номер детали на чертеже:

39

Idle gear shaft

Заводской номер: 490B-02004 Количество на модель: 1
490B-02004
1
40

Номер детали на чертеже:

40

Screw

Заводской номер: 490BPG-82002 Количество на модель: 1
490BPG-82002
1
43

Номер детали на чертеже:

43

Stopping plate for camshaft timing gear

Заводской номер: 490B-02011 Количество на модель: 1
490B-02011
1
44

Номер детали на чертеже:

44

Camshaft timing gear

Заводской номер: 490BPG-02009 Количество на модель: 1
490BPG-02009
1
45

Номер детали на чертеже:

45

Key

Заводской номер: GB/T1096-1979 Количество на модель: 1
GB/T1096-1979
1
46

Номер детали на чертеже:

46

Crankshaft timing gear

Заводской номер: 490BPG-02007 Количество на модель: 1
490BPG-02007
1
48

Номер детали на чертеже:

48

Timing gear housing

Заводской номер: 490BPG-16003 Количество на модель: 1
490BPG-16003
1
49

Номер детали на чертеже:

49

Gasket

Заводской номер: 490BPG-16009 Количество на модель: 1
490BPG-16009
1
51

Номер детали на чертеже:

51

Gasket

Заводской номер: 490BPG-16008 Количество на модель: 1
490BPG-16008
1
52

Номер детали на чертеже:

52

Connecting flange

Заводской номер: 490BPG-16004 Количество на модель: 1
490BPG-16004
1
