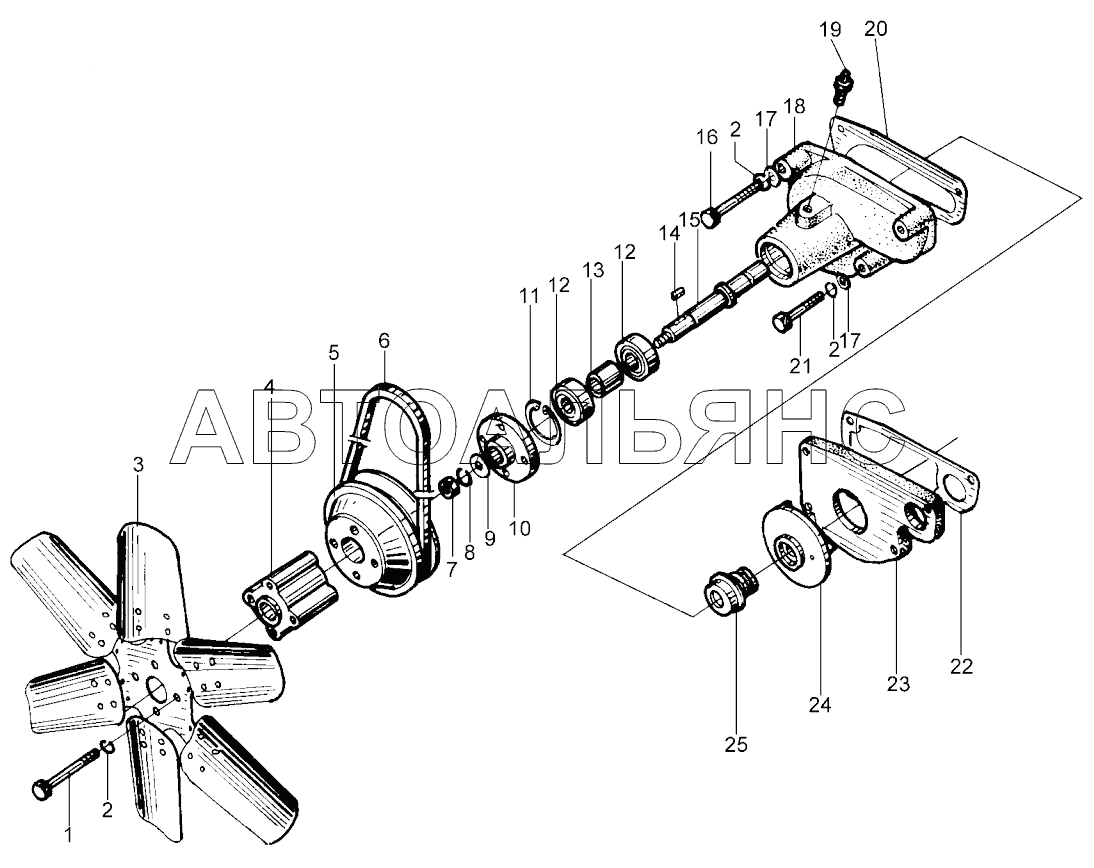

Cooling water pump and fan assembly 490BPG. Каталог 2008г.

Oil pump and oil pipe assembly 490BPG Fuel supply system assembly 490BPG

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Bolt

Заводской номер: GB/T5782-2000 Количество на модель: 4
GB/T5782-2000
4
2

Номер детали на чертеже:

2

Spring washer

Заводской номер: GB/T93-1987 Количество на модель: 4
GB/T93-1987
4
3

Номер детали на чертеже:

3

Fan

Заводской номер: 490B-41100 Количество на модель: 1
490B-41100
1
4

Номер детали на чертеже:

4

Gasket

Заводской номер: 490B-41003-3 Количество на модель: 1
490B-41003-3
1
5

Номер детали на чертеже:

5

Fan pulley

Заводской номер: 490B-41002 Количество на модель: 1
490B-41002
1
6

Номер детали на чертеже:

6

Fan belt

Заводской номер: 490B-41001 Количество на модель: 1
490B-41001
1
7

Номер детали на чертеже:

7

Nut

Заводской номер: GB/T6178-2000 Количество на модель: 1
GB/T6178-2000
1
9

Номер детали на чертеже:

9

Washer

Заводской номер: GB/T97-1-1985 Количество на модель: 1
GB/T97-1-1985
1
10

Номер детали на чертеже:

10

Fan pulley hub

Заводской номер: 490B-42001 Количество на модель: 1
490B-42001
1
11

Номер детали на чертеже:

11

Snap ring

Заводской номер: 490B-42011 Количество на модель: 1
490B-42011
1
12

Номер детали на чертеже:

12

Bearing

Заводской номер: GB/T278-1989 Количество на модель: 2
GB/T278-1989
2
13

Номер детали на чертеже:

13

Sleeve spacer

Заводской номер: 490B-42003 Количество на модель: 1
490B-42003
1
14

Номер детали на чертеже:

14

Key

Заводской номер: GB/T1099-1979 Количество на модель: 1
GB/T1099-1979
1
15

Номер детали на чертеже:

15

Water pump shaft

Заводской номер: 490B-42002 Количество на модель: 1
490B-42002
1
18

Номер детали на чертеже:

18

Water pump housing

Заводской номер: 490B-42004 Количество на модель: 1
490B-42004
1
19

Номер детали на чертеже:

19

Oil cup

Заводской номер: GB1152-1989 Количество на модель: 1
GB1152-1989
1
20

Номер детали на чертеже:

20

Gasket

Заводской номер: 490B-42005 Количество на модель: 1
490B-42005
1
22

Номер детали на чертеже:

22

Gasket

Заводской номер: 490B-42011 Количество на модель: 1
490B-42011
1
23

Номер детали на чертеже:

23

Back plate

Заводской номер: 490B-42006 Количество на модель: 1
490B-42006
1
24

Номер детали на чертеже:

24

Water pump impeller

Заводской номер: 490B-42008 Количество на модель: 1
490B-42008
1
25

Номер детали на чертеже:

25

Water seal

Заводской номер: 490B-42009 Количество на модель: 1
490B-42009
1
