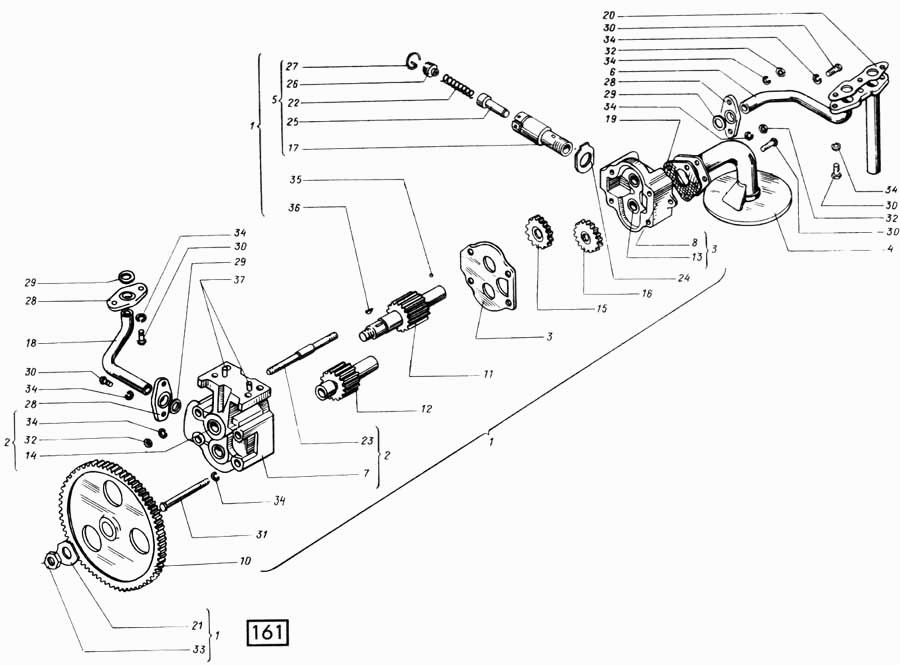

Насос масляный СМД-60, -62, -64, -66, -72 60...-73 (1998 г. Москва). Каталог 1998г.

Крышка картера нижняя СМД-60, -62, -64, -66, -72 60...-73 (1998 г. Москва) Центрифуга масляная полнопоточная СМД-60, -62, -64, -66, -72 60...-73 (1998 г. Москва)

Вид отображения:

Детали справа

По ширине экрана

М8х16.56

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Шпилька

Заводской номер: М8х16.56 Количество на модель: 4

М8х16.56

4

1

Номер детали на чертеже:

1

Насос масляный

Заводской номер: 60-09002.20 Количество на модель: 1

60-09002.20

1

2

Номер детали на чертеже:

2

Корпус

Заводской номер: 60-09004.40 Количество на модель: 1

60-09004.40

1

3

Номер детали на чертеже:

3

Корпус радиаторной секции

Заводской номер: 60-09005.21 Количество на модель: 1

60-09005.21

1

4

Номер детали на чертеже:

4

Трубка всасывающая с заборником

Заводской номер: 60-09009.22 Количество на модель: 1

60-09009.22

1

5

Номер детали на чертеже:

5

Клапан

Заводской номер: 60-09012.11 Количество на модель: 1

60-09012.11

1

6

Номер детали на чертеже:

6

Трубка радиаторной секции

Заводской номер: 60-09014.30 Количество на модель: 1

60-09014.30

1

7

Номер детали на чертеже:

7

Корпус

Заводской номер: 60-09101.50 Количество на модель: 1

60-09101.50

1

8

Номер детали на чертеже:

8

Корпус радиаторной секции

Заводской номер: 60-09102.30 Количество на модель: 1

60-09102.30

1

9

Номер детали на чертеже:

9

Проставка

Заводской номер: 60-09103.10 Количество на модель: 1

60-09103.10

1

10

Номер детали на чертеже:

10

Колесо зубчатое

Заводской номер: 60-09104.10 Количество на модель: 1

60-09104.10

1

11

Номер детали на чертеже:

11

Колесо зубчатое

Заводской номер: 60-09105.20 Количество на модель: 1

60-09105.20

1

12

Номер детали на чертеже:

12

Колесо зубчатое

Заводской номер: 60-09106.10 Количество на модель: 1

60-09106.10

1

13

Номер детали на чертеже:

13

Втулка

Заводской номер: 60-09110.20 Количество на модель: 1

60-09110.20

1

14

Номер детали на чертеже:

14

Втулка

Заводской номер: 60-09111.00 Количество на модель: 2

60-09111.00

2

15

Номер детали на чертеже:

15

Колесо зубчатое

Заводской номер: 60-09112.11 Количество на модель: 1

60-09112.11

1

16

Номер детали на чертеже:

16

Колесо зубчатое

Заводской номер: 60-09114.10 Количество на модель: 1

60-09114.10

1

17

Номер детали на чертеже:

17

Корпус клапана

Заводской номер: 60-09116.12 Количество на модель: 1

60-09116.12

1

18

Номер детали на чертеже:

18

Трубка к маслофильтру

Заводской номер: 60-09121.40 Количество на модель: 1

60-09121.40

1

19

Номер детали на чертеже:

19

Прокладка

Заводской номер: 60-09126.20 Количество на модель: 1

60-09126.20

1

20

Номер детали на чертеже:

20

Прокладка

Заводской номер: 60-09129.20 Количество на модель: 1

60-09129.20

1

683841

ПАК-АВТО

60-111*РК 1725, 60-02147.10

Код: 683841

Артикул: 60-111*РК, 1725, 60-02147.10

Производитель: ПАК-АВТО

21

Номер детали на чертеже:

21

Шайба стопорная

Заводской номер: 60-09132.10 Количество на модель: 1

60-09132.10

1

22

Номер детали на чертеже:

22

Пружина

Заводской номер: 60-09134.00 Количество на модель: 1

60-09134.00

1

23

Номер детали на чертеже:

23

Шпилька установочная

Заводской номер: 60-09135.10 Количество на модель: 2

60-09135.10

2

24

Номер детали на чертеже:

24

Шайба замковая

Заводской номер: 60-09136.00 Количество на модель: 1

60-09136.00

1

25

Номер детали на чертеже:

25

Клапан

Заводской номер: 60-09138.00 Количество на модель: 1

60-09138.00

1

26

Номер детали на чертеже:

26

Пробка

Заводской номер: 60-09140.10 Количество на модель: 1

60-09140.10

1

27

Номер детали на чертеже:

27

Кольцо стопорное

Заводской номер: 60-09143.00 Количество на модель: 1

60-09143.00

1

28

Номер детали на чертеже:

28

Фланец

Заводской номер: 60-09152.00 Количество на модель: 3

60-09152.00

3

29

Номер детали на чертеже:

29

Кольцо

Заводской номер: 60-09153.00 Количество на модель: 3

60-09153.00

3

30

Номер детали на чертеже:

30

Болт

Заводской номер: М8-6gх20.88 Количество на модель: 7

М8-6gх20.88

7

31

Номер детали на чертеже:

31

Болт

Заводской номер: М8-6gх85.88 Количество на модель: 2

М8-6gх85.88

2

32

Номер детали на чертеже:

32

Гайка

Заводской номер: М8-6Н.6 Количество на модель: 8

М8-6Н.6

8

33

Номер детали на чертеже:

33

Гайка

Заводской номер: М18х1,5-6Н.6 Количество на модель: 1

М18х1,5-6Н.6

1

34

Номер детали на чертеже:

34

Шайба

Заводской номер: 865Г05 Количество на модель: 17

865Г05

17

35

Номер детали на чертеже:

35

Шарик

Заводской номер: БV5,556mmР Количество на модель: 1

БV5,556mmР

1

36

Номер детали на чертеже:

36

Шпонка сегментная

Заводской номер: 5х6,5 Количество на модель: 1

5х6,5

1

37

Номер детали на чертеже:

37

Штифт

Заводской номер: 8h8х20 Количество на модель: 2

8h8х20

2
