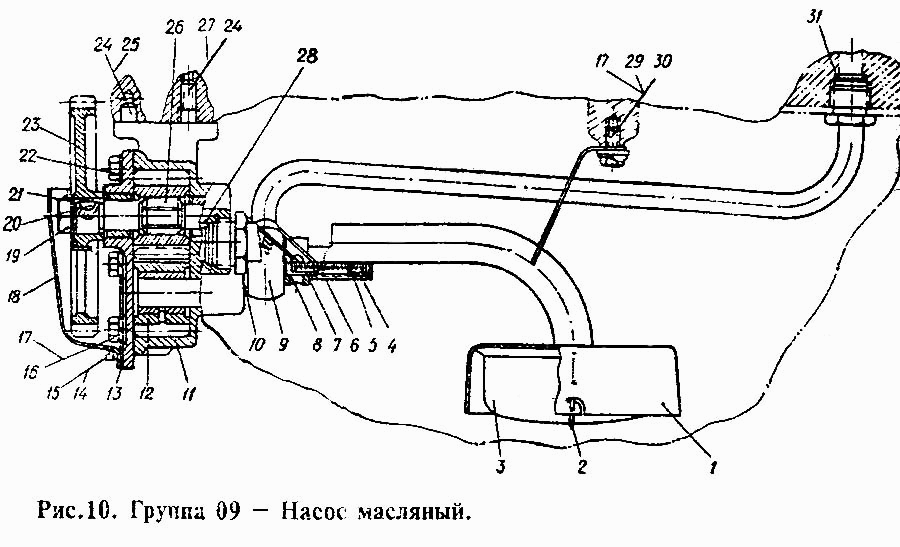

Насос масляный 14 (1998 г. Минск). Каталог 1998г.

Крышка картера нижняя 14 (1998 г. Минск) Фильтр масляный с реактивной центрифугой 14 (1998 г. Минск)

Вид отображения:

Детали справа

По ширине экрана

СМД14-09С2-1

1

2

3

4

5

6

7

8

9

10

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Насос масляный в сборе

Заводской номер: СМД14-09С2-1 Количество на модель: 1

СМД14-09С2-1

1

1

Номер детали на чертеже:

1

Колпак маслоприемника в сборе

Заводской номер: 14-09С9-1 Количество на модель: 1

14-09С9-1

1

2

Номер детали на чертеже:

2

Пружина

Заводской номер: СМД55У-0925 Количество на модель: 1

СМД55У-0925

1

3

Номер детали на чертеже:

3

Сетка маслоприемника в сборе

Заводской номер: СМД55У-09С10 Количество на модель: 1

СМД55У-09С10

1

4

Номер детали на чертеже:

4

Кольцо стопорное

Заводской номер: СМД7-0956 Количество на модель: 1

СМД7-0956

1

5

Номер детали на чертеже:

5

Втулка резьбовая

Заводской номер: СМД55У-0914 Количество на модель: 1

СМД55У-0914

1

6

Номер детали на чертеже:

6

Пружина

Заводской номер: СМД55У-0913А Количество на модель: 1

СМД55У-0913А

1

7

Номер детали на чертеже:

7

Клапан

Заводской номер: У5-0915А Количество на модель: 1

У5-0915А

1

8

Номер детали на чертеже:

8

Корпус клапана

Заводской номер: СМД55У-0912А Количество на модель: 1

СМД55У-0912А

1

9

Номер детали на чертеже:

9

Трубка к маслофильтру в сборе

Заводской номер: 14-09С11 Количество на модель: 1

14-09С11

1

10

Номер детали на чертеже:

10

Прокладка угольника поворотного

Заводской номер: СМД7-0929 Количество на модель: 2

СМД7-0929

2

12

Номер детали на чертеже:

12

Шестерня ведомая в сборе

Заводской номер: СМД55У-09С7А Количество на модель: 1

СМД55У-09С7А

1

13

Номер детали на чертеже:

13

Прокладка

Заводской номер: СМД1-0928 Количество на модель: 1

СМД1-0928

1

14

Номер детали на чертеже:

14

Шайба пружинная

Заводской номер: ШПН-6 Количество на модель: 5

ШПН-6

5

15

Номер детали на чертеже:

15

Винт

Заводской номер: ВЦ-М6Х10 Количество на модель: 5

ВЦ-М6Х10

5

16

Номер детали на чертеже:

16

Шайба пружинная

Заводской номер: ШПН-8 Количество на модель: 4

ШПН-8

4

17

Номер детали на чертеже:

17

Болт

Заводской номер: БНП-М8Х20 Количество на модель: 2

БНП-М8Х20

2

18

Номер детали на чертеже:

18

Карман маслоизолируюший

Заводской номер: СМД1-0909А Количество на модель: 1

СМД1-0909А

1

19

Номер детали на чертеже:

19

Гайка

Заводской номер: ГУН-1М14 Количество на модель: 1

ГУН-1М14

1

20

Номер детали на чертеже:

20

Шпонка сегментная

Заводской номер: ШС-4Х16 Количество на модель: 1

ШС-4Х16

1

21

Номер детали на чертеже:

21

Шайба стопорная

Заводской номер: ШСН-15Х28 Количество на модель: 1

ШСН-15Х28

1

22

Номер детали на чертеже:

22

Шайба замковая

Заводской номер: СМД7-0931 Количество на модель: 1

СМД7-0931

1

23

Номер детали на чертеже:

23

Шестерня привода маслонасоса

Заводской номер: СМД1-0904 Количество на модель: 1

СМД1-0904

1

24

Номер детали на чертеже:

24

Шайба пружинная

Заводской номер: ШПН-10 Количество на модель: 4

ШПН-10

4

25

Номер детали на чертеже:

25

Болт

Заводской номер: БНП-М10Х25 Количество на модель: 3

БНП-М10Х25

3

26

Номер детали на чертеже:

26

Шестерня ведущая в сборе

Заводской номер: СМД55У-09С6А Количество на модель: 1

СМД55У-09С6А

1

27

Номер детали на чертеже:

27

Болт

Заводской номер: БНП-М10Х40 Количество на модель: 1

БНП-М10Х40

1

28

Номер детали на чертеже:

28

Прокладка

Заводской номер: СМД55У-0926 Количество на модель: 1

СМД55У-0926

1

29

Номер детали на чертеже:

29

Шайба специальная

Заводской номер: ШШС-9Х20Х2 Количество на модель: 2

ШШС-9Х20Х2

2

30

Номер детали на чертеже:

30

Шайба замковая

Заводской номер: ШЗ-8,5Х30 Количество на модель: 1

ШЗ-8,5Х30

1

31

Номер детали на чертеже:

31

Прокладка

Заводской номер: СМД55У-0927 Количество на модель: 1

СМД55У-0927

1
