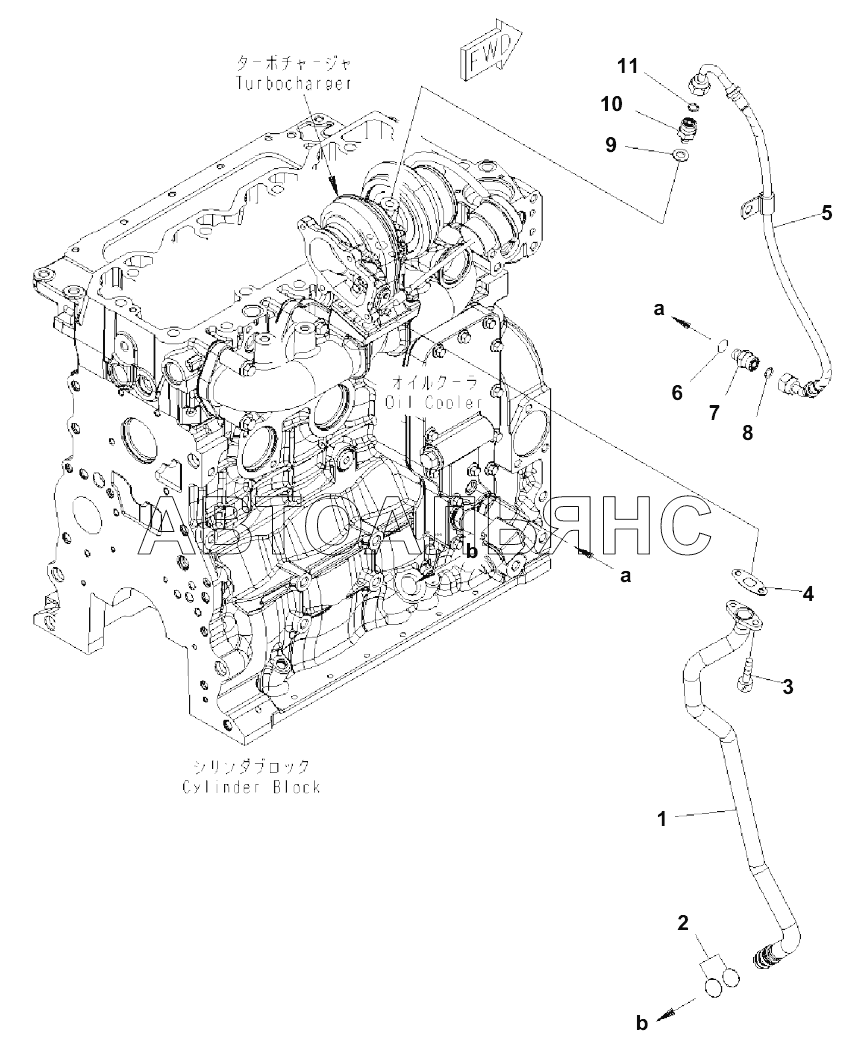

TURBOCHARGER OIL PIPING SAA4D107E-1A. Каталог 2015г.

TURBOCHARGER SAA4D107E-1A AIR INTAKE COVER SAA4D107E-1A

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Tube assembly

Заводской номер: 6751-51-8200 Количество на модель: 1
6751-51-8200
1

Номер детали на чертеже:

Connector, male

Заводской номер: 6732-51-8180 Количество на модель: 1
6732-51-8180
1

Номер детали на чертеже:

Connector assembly

Заводской номер: 6751-51-8180 Количество на модель: 1
6751-51-8180
1
1

Номер детали на чертеже:

1

Tube

Заводской номер: 6751-51-8130 Количество на модель: 1
6751-51-8130
1
2

Номер детали на чертеже:

2

O-RING

Заводской номер: 6732-51-8330 Количество на модель: 2
6732-51-8330
2
3

Номер детали на чертеже:

3

Screw

Заводской номер: 6216-84-9220 Количество на модель: 2
6216-84-9220
2
4

Номер детали на чертеже:

4

Gasket

Заводской номер: 6751-51-7690 Количество на модель: 1
6751-51-7690
1
5

Номер детали на чертеже:

5

Hose

Заводской номер: 6751-51-8220 Количество на модель: 1
6751-51-8220
1
6

Номер детали на чертеже:

6

O-RING

Заводской номер: 6736-51-8710 Количество на модель: 1
6736-51-8710
1
7

Номер детали на чертеже:

7

Connector

Заводской номер: 6732-51-8280 Количество на модель: 1
6732-51-8280
1
8

Номер детали на чертеже:

8

O-ring

Заводской номер: 6732-81-8860 Количество на модель: 1
6732-81-8860
1
9

Номер детали на чертеже:

9

Washer

Заводской номер: 6737-51-8770 Количество на модель: 1
6737-51-8770
1
10

Номер детали на чертеже:

10

Connector

Заводской номер: 6732-51-8280 Количество на модель: 1
6732-51-8280
1
11

Номер детали на чертеже:

11

O-ring

Заводской номер: 6732-81-8860 Количество на модель: 1
6732-81-8860
1
