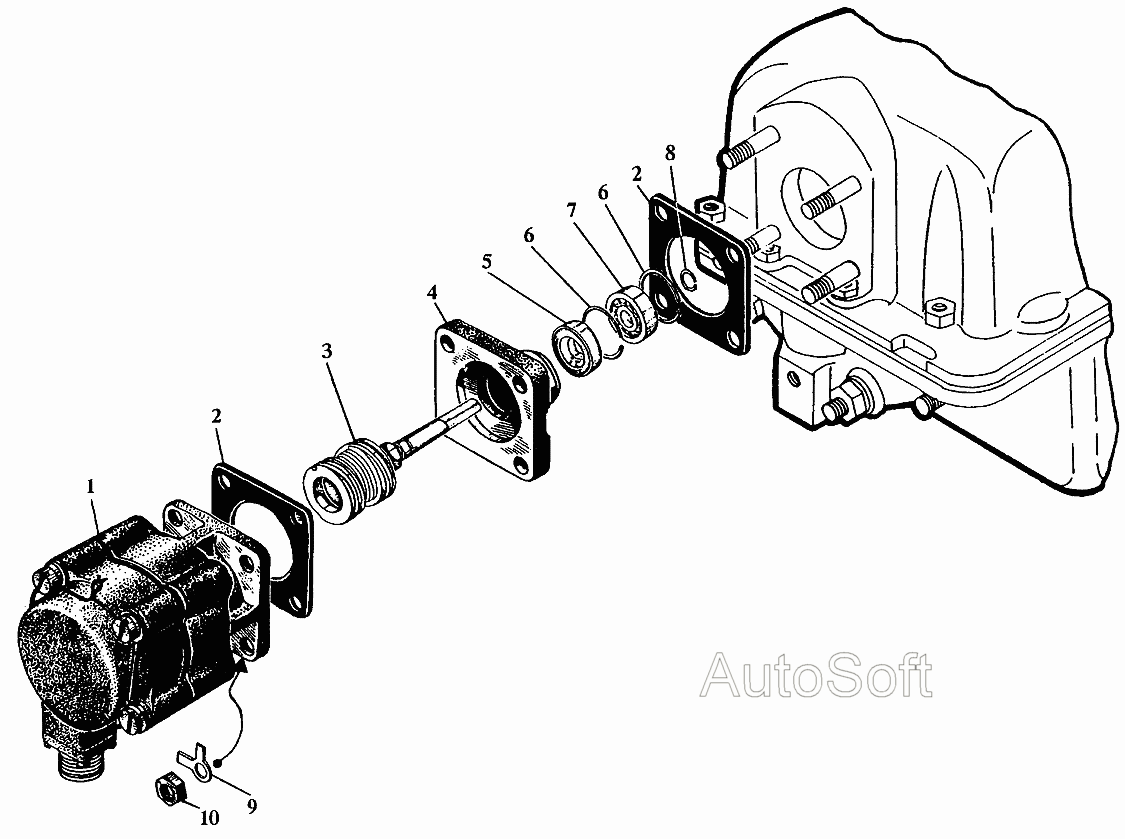

Первичный преобразователь тахометра и детали привода Дизели Д6С2. Каталог 2009г.

Провода от щитка управления к агрегатам дизеля Дизели Д6С2 Вал отбора мощности Дизели Д6С2

Вид отображения:

Детали справа

По ширине экрана

сб.537-04-601-1

1

2

3

4

5

6

7

8

9

10

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Привод первичного преобразователя тахометра

Заводской номер: сб.537-04-601-1 Количество на модель: 1

сб.537-04-601-1

1

1

Номер детали на чертеже:

1

Первичный преобразователь тахометра Д-2ММ

Заводской номер: [Первичный преобразователь тахометра Д-2ММ] Количество на модель: 1

[Первичный преобразователь тахометра Д-2ММ]

1

2

Номер детали на чертеже:

2

Прокладка

Заводской номер: 537-360 Количество на модель: 2

537-360

2

3

Номер детали на чертеже:

3

Элемент эластичный

Заводской номер: сб.537-04-600-1 Количество на модель: 1

сб.537-04-600-1

1

4

Номер детали на чертеже:

4

Корпус привода

Заводской номер: 537-651-1 Количество на модель: 1

537-651-1

1

5

Номер детали на чертеже:

5

Манжета с пружиной

Заводской номер: сб.315-668 Количество на модель: 1

сб.315-668

1

6

Номер детали на чертеже:

6

Кольцо упорное

Заводской номер: 537-650 Количество на модель: 2

537-650

2

7

Номер детали на чертеже:

7

Подшипник

Заводской номер: 1008 Количество на модель: 1

1008

1

8

Номер детали на чертеже:

8

Кольцо стопорное

Заводской номер: 301-108 Количество на модель: 1

301-108

1

9

Номер детали на чертеже:

9

Шайба стопорная 7

Заводской номер: 353-11 Количество на модель: 4

353-11

4

10

Номер детали на чертеже:

10

Гайка М6

Заводской номер: 351-06 Количество на модель: 4

351-06

4
