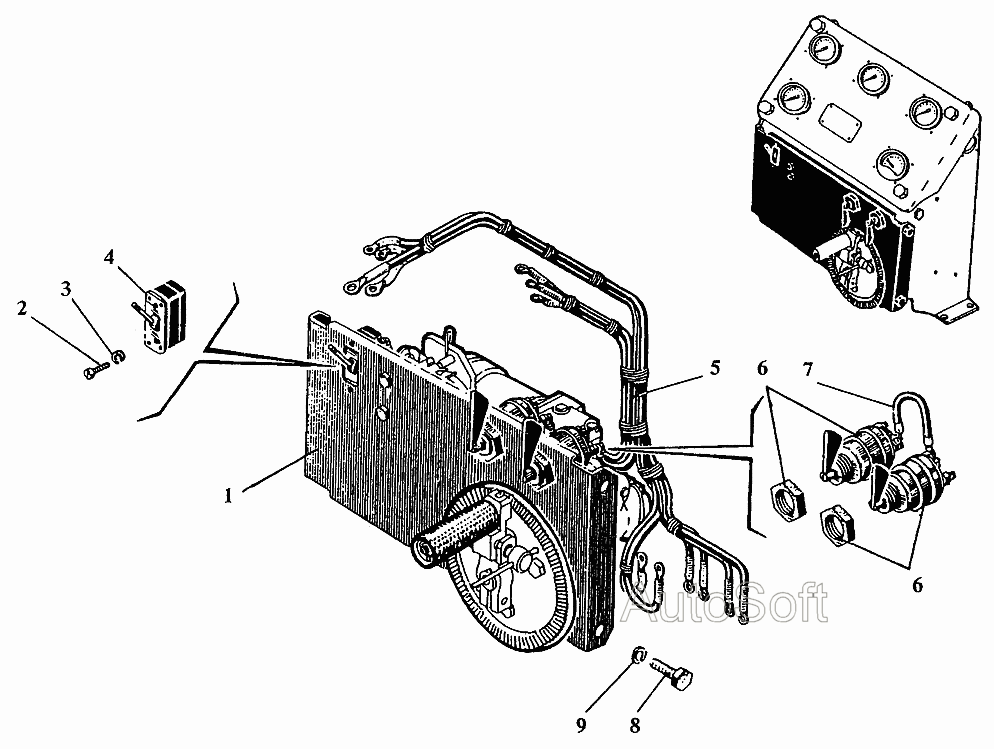

Панель управления Дизели Д6С2. Каталог 2009г.

Трубопровод масляный Дизели Д6С2 Рукоятка управления дизелем Дизели Д6С2

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Панель управления в сборе

Заводской номер: сб.537-02-32-2 Количество на модель: 1
сб.537-02-32-2
1
1

Номер детали на чертеже:

1

Панель управления

Заводской номер: 537-96-30 Количество на модель: 1
537-96-30
1
2

Номер детали на чертеже:

2

Винт М4х12

Заводской номер: 356-46 Количество на модель: 2
356-46
2
3

Номер детали на чертеже:

3

Шайба пружинная 4Л

Заводской номер: 553-09-1 Количество на модель: 2
553-09-1
2
4

Номер детали на чертеже:

4

Автомат защиты сети

Заводской номер: АЗС-40 Количество на модель: 1
АЗС-40
1
5

Номер детали на чертеже:

5

Коллектор проводов

Заводской номер: сб.537-11-32-3 Количество на модель: 1
сб.537-11-32-3
1
6

Номер детали на чертеже:

6

Включатель ВК-317А2

Заводской номер: 538-27-3 Количество на модель: 2
538-27-3
2
7

Номер детали на чертеже:

7

Провод

Заводской номер: сб.537-18-32-1 Количество на модель: 1
сб.537-18-32-1
1
8

Номер детали на чертеже:

8

Болт М8х16

Заводской номер: 556-05 Количество на модель: 4
556-05
4
9

Номер детали на чертеже:

9

Шайба пружинная 8Т

Заводской номер: 353-24 Количество на модель: 4
353-24
4
